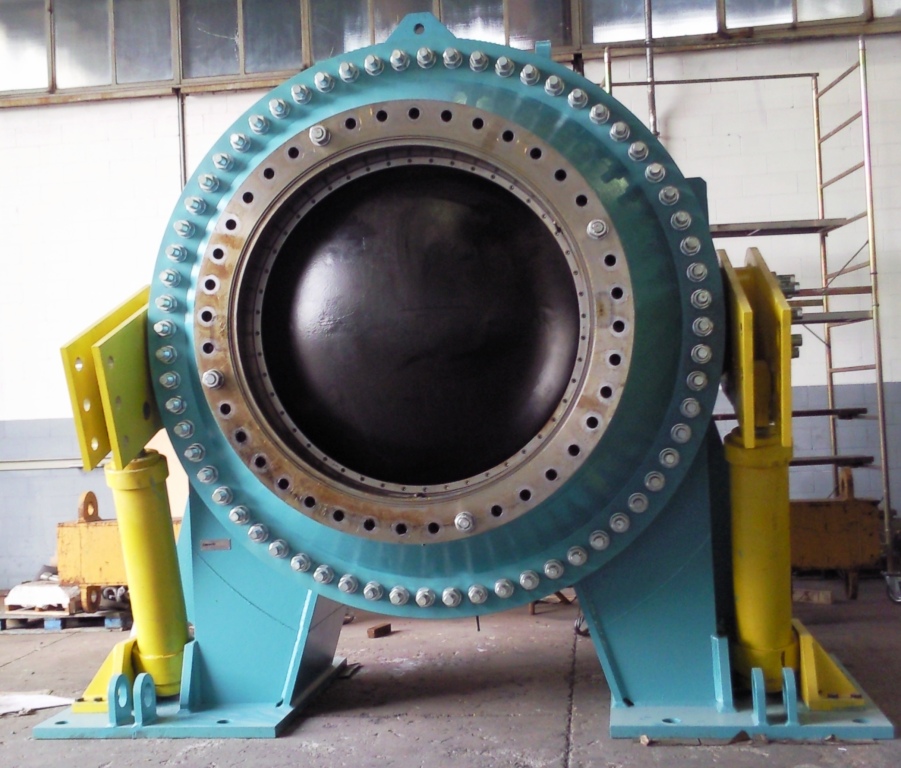

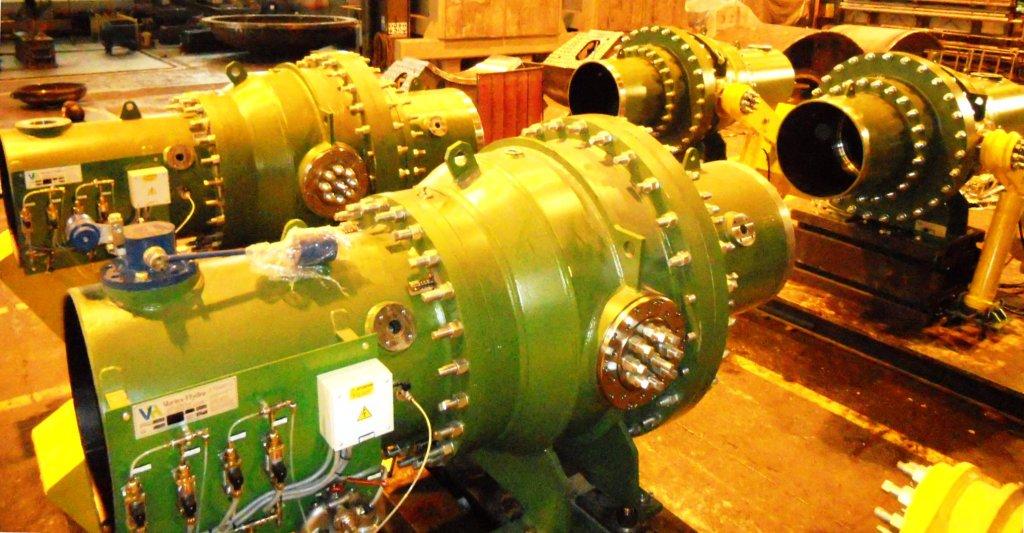

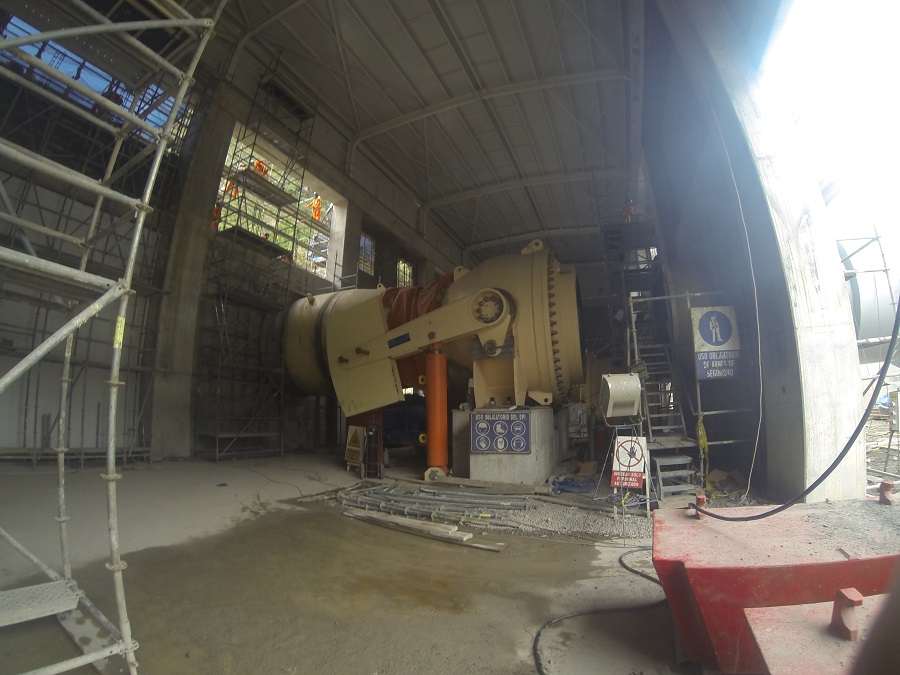

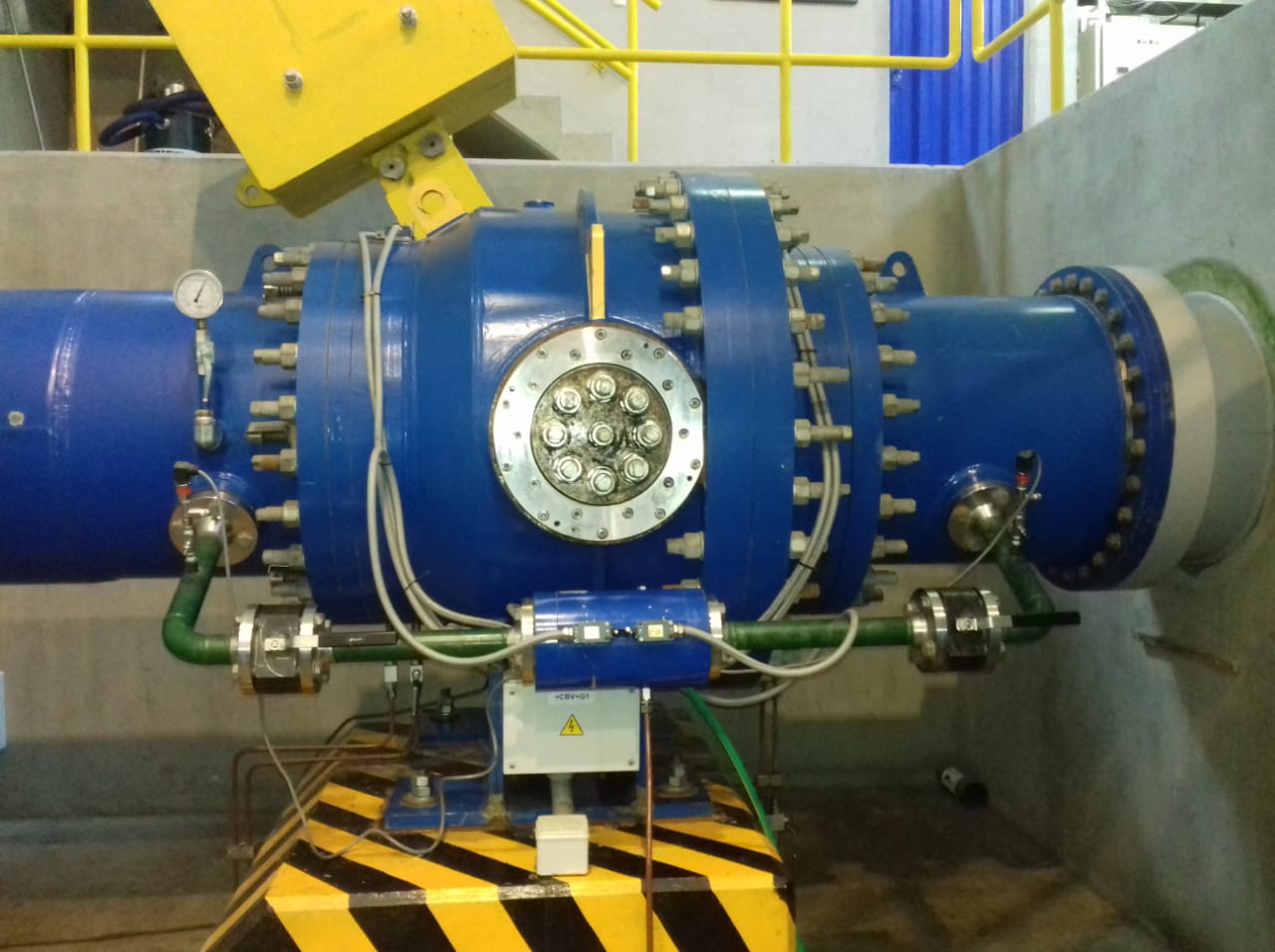

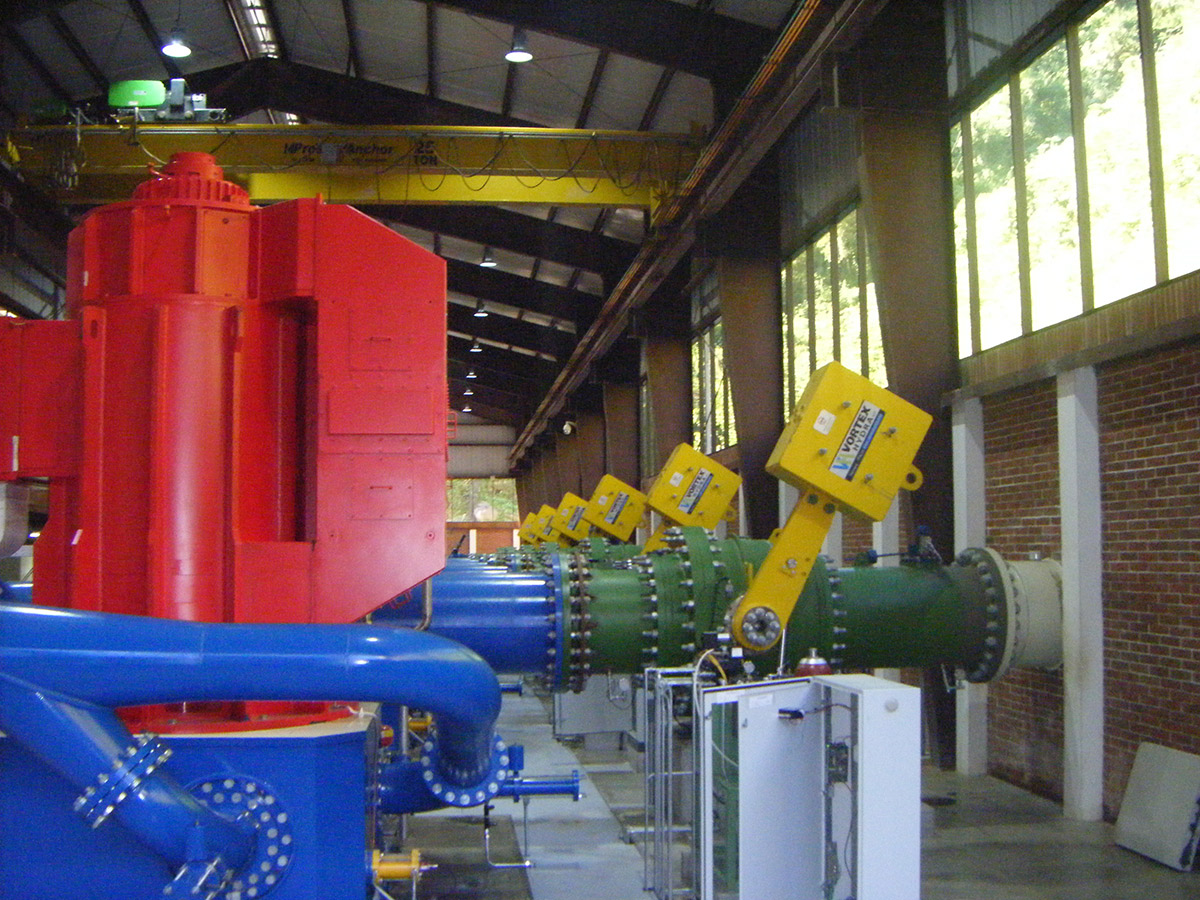

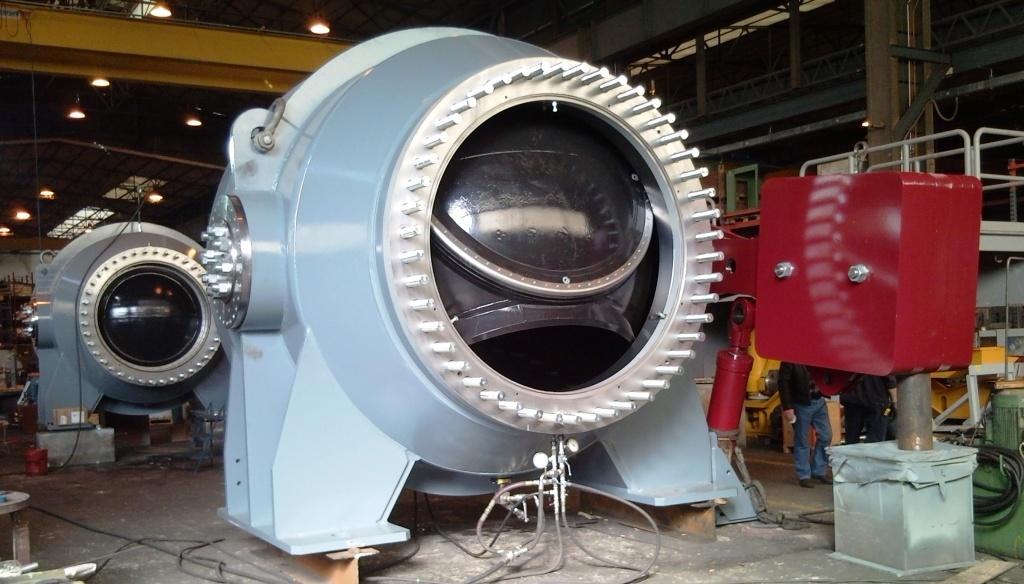

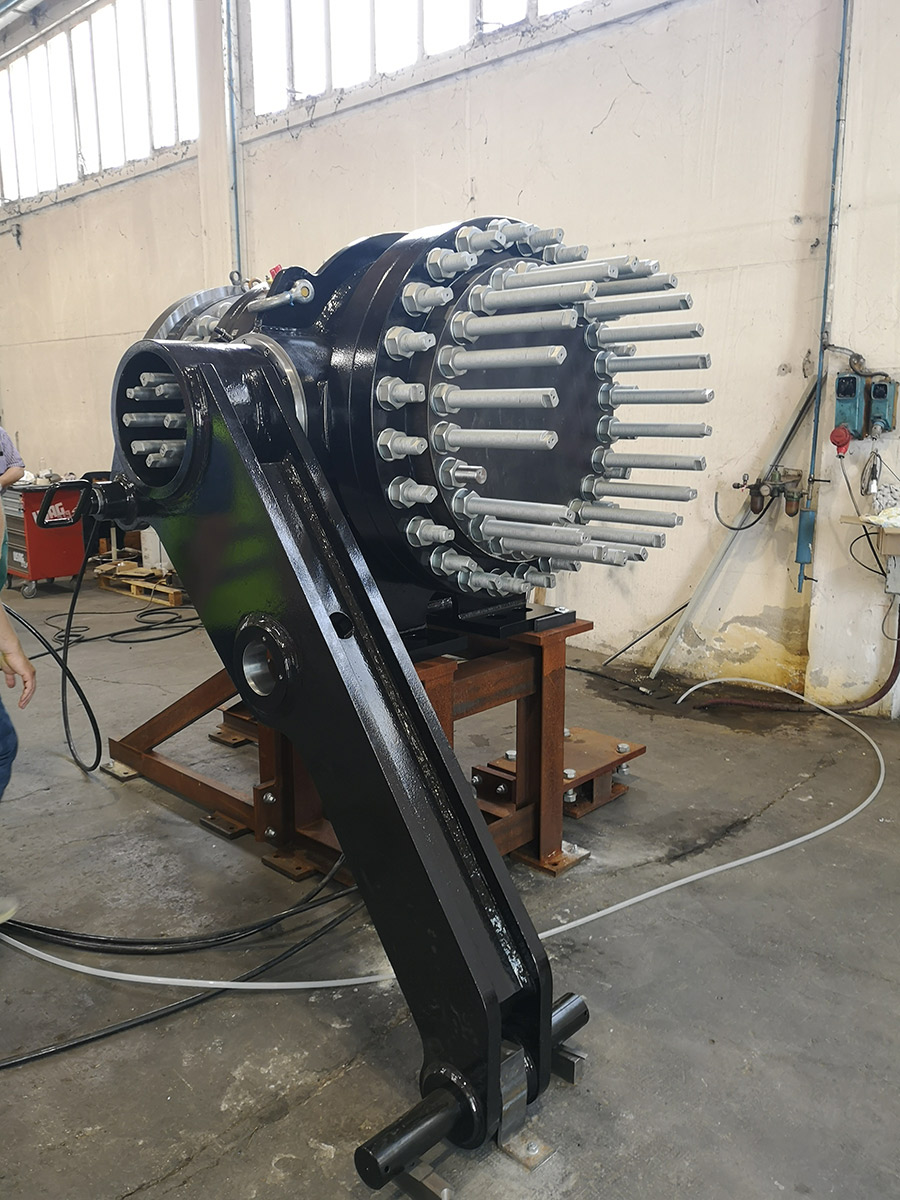

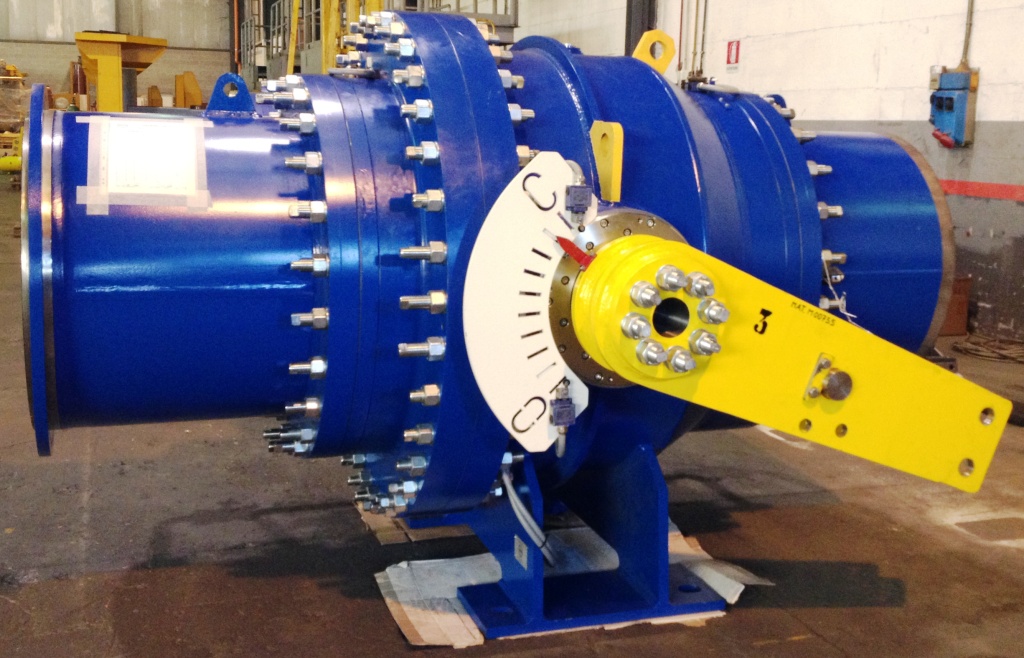

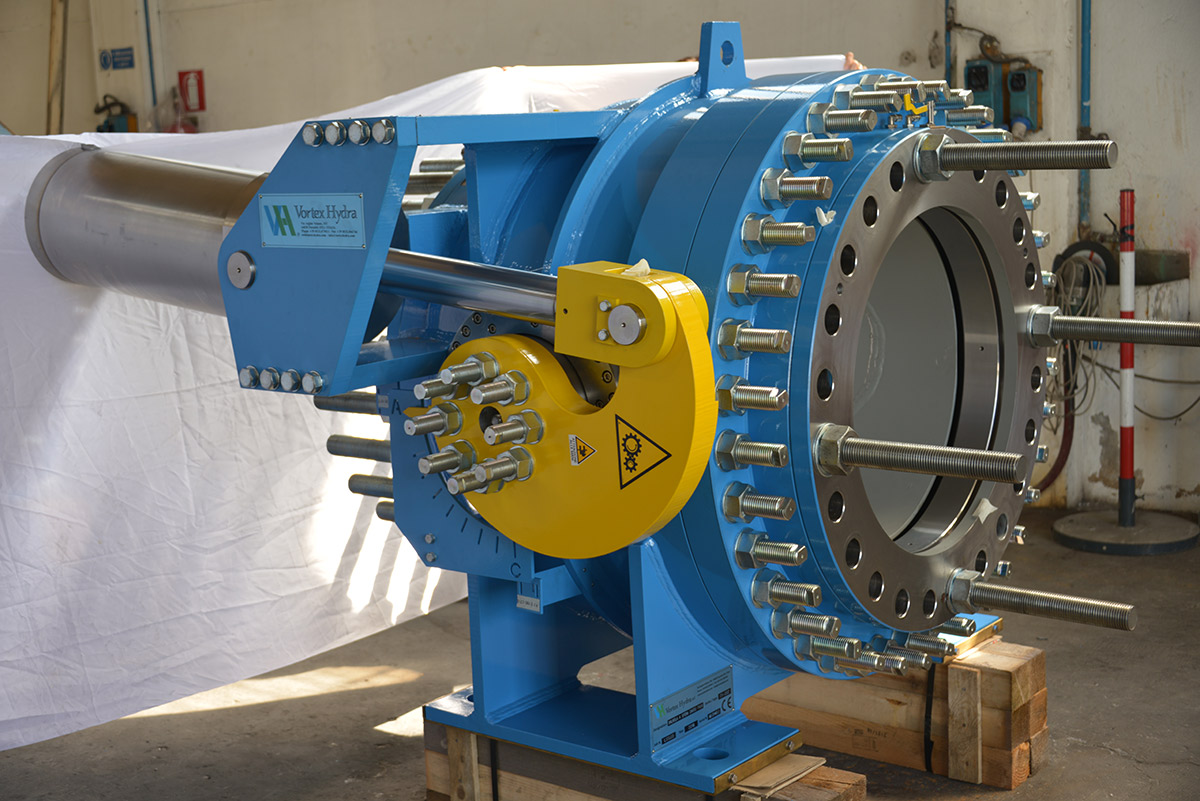

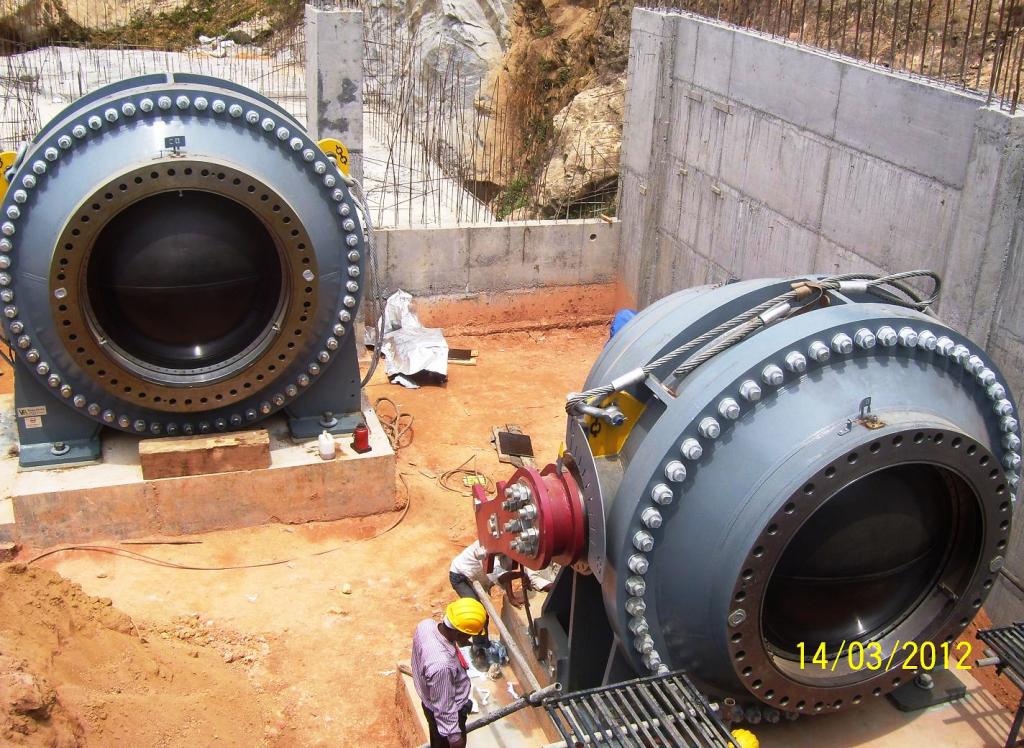

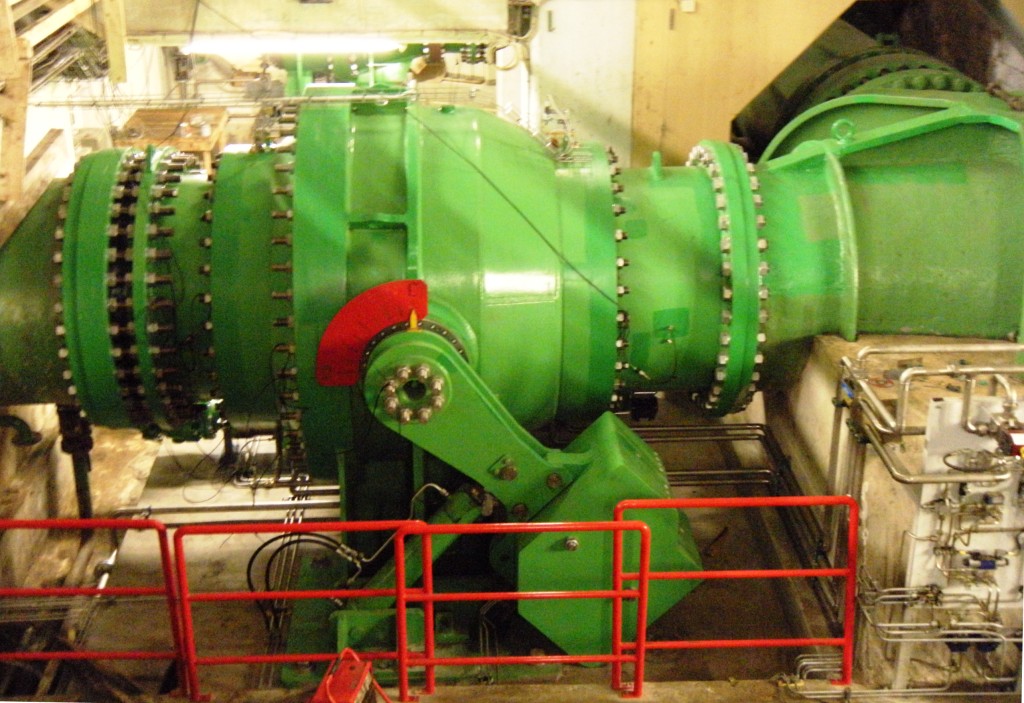

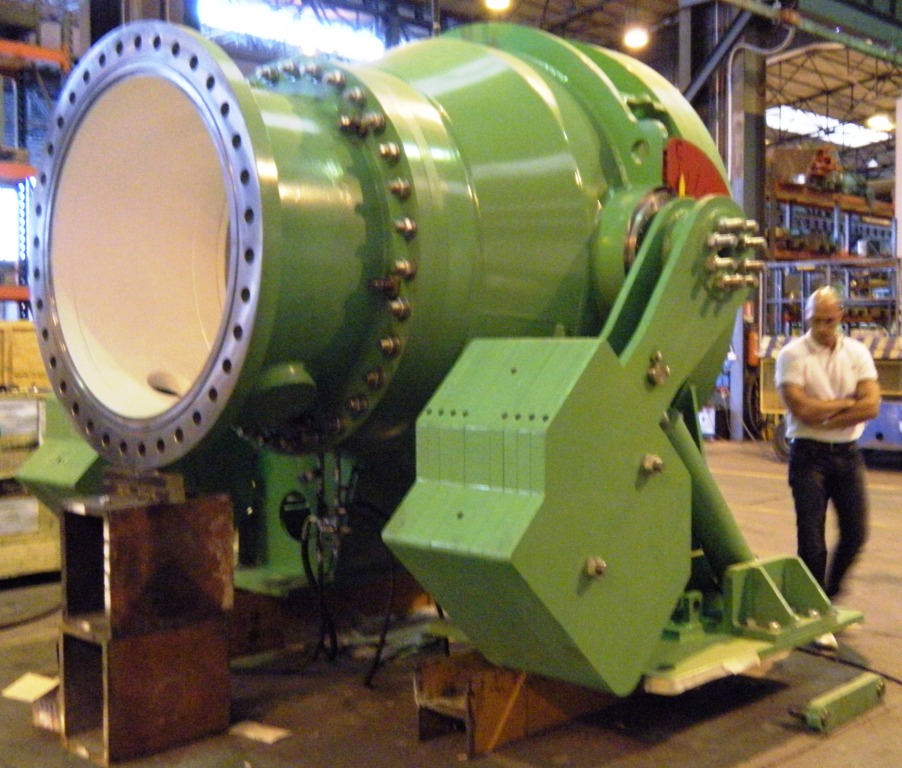

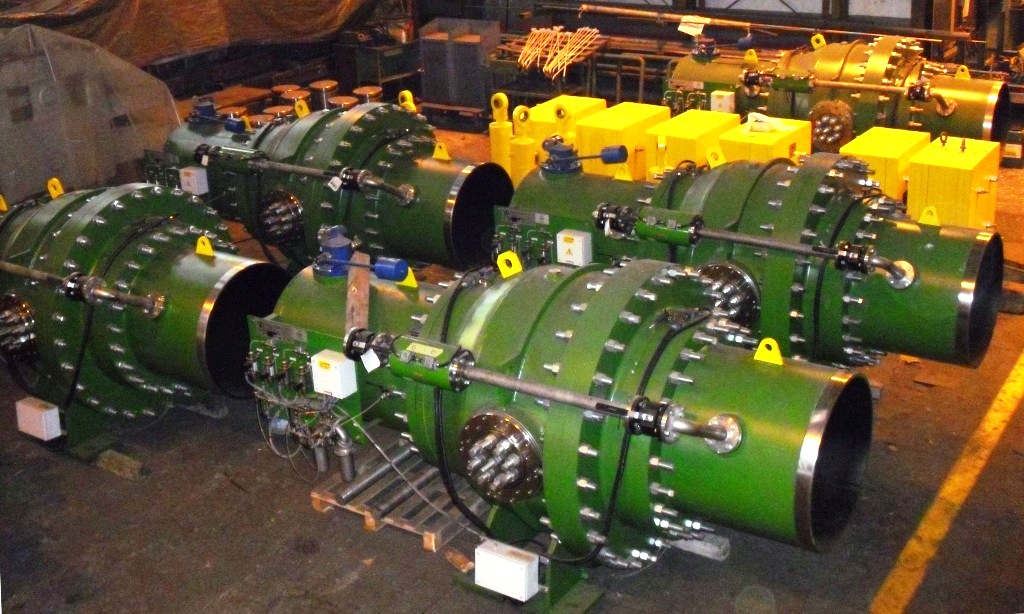

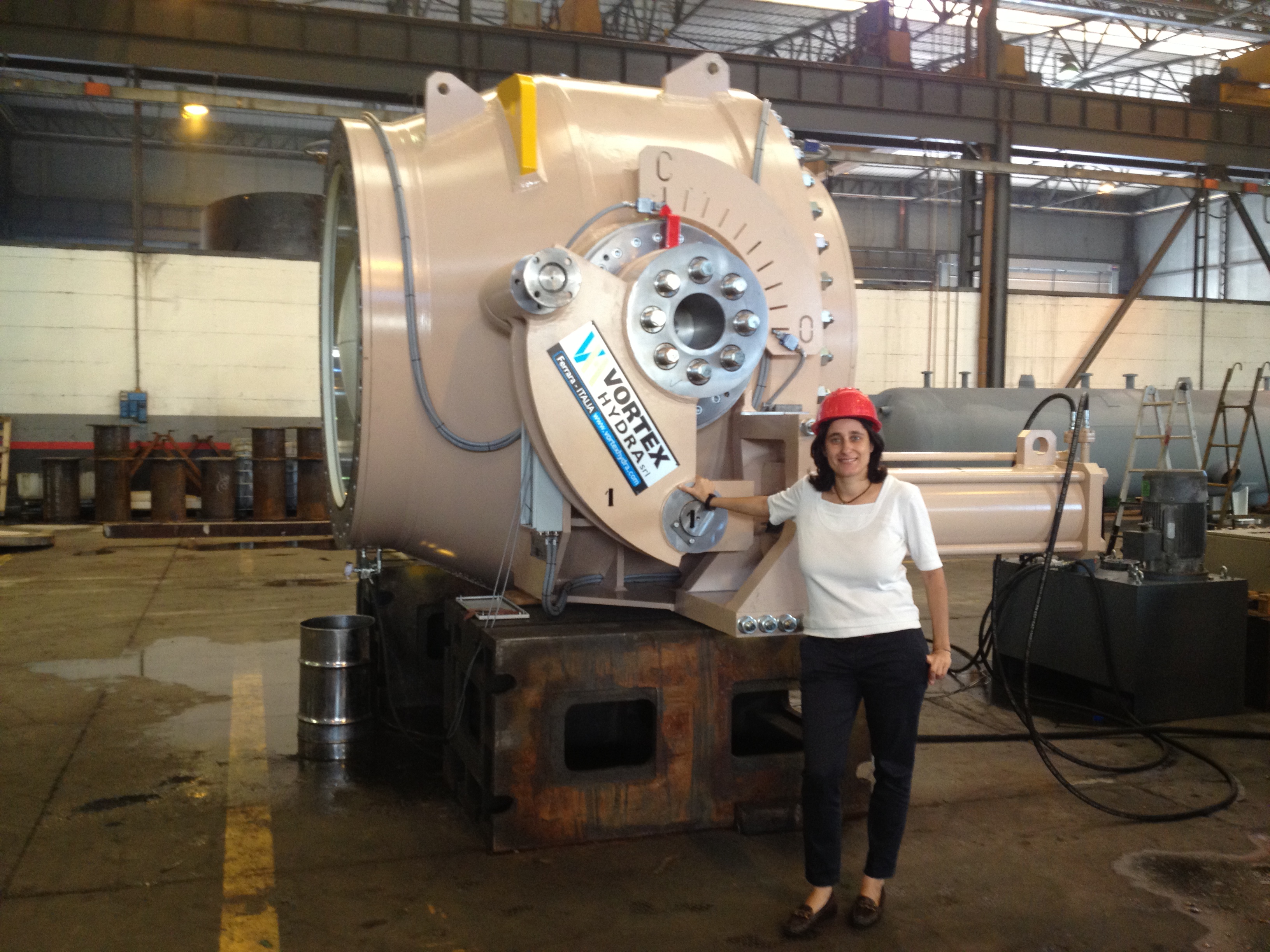

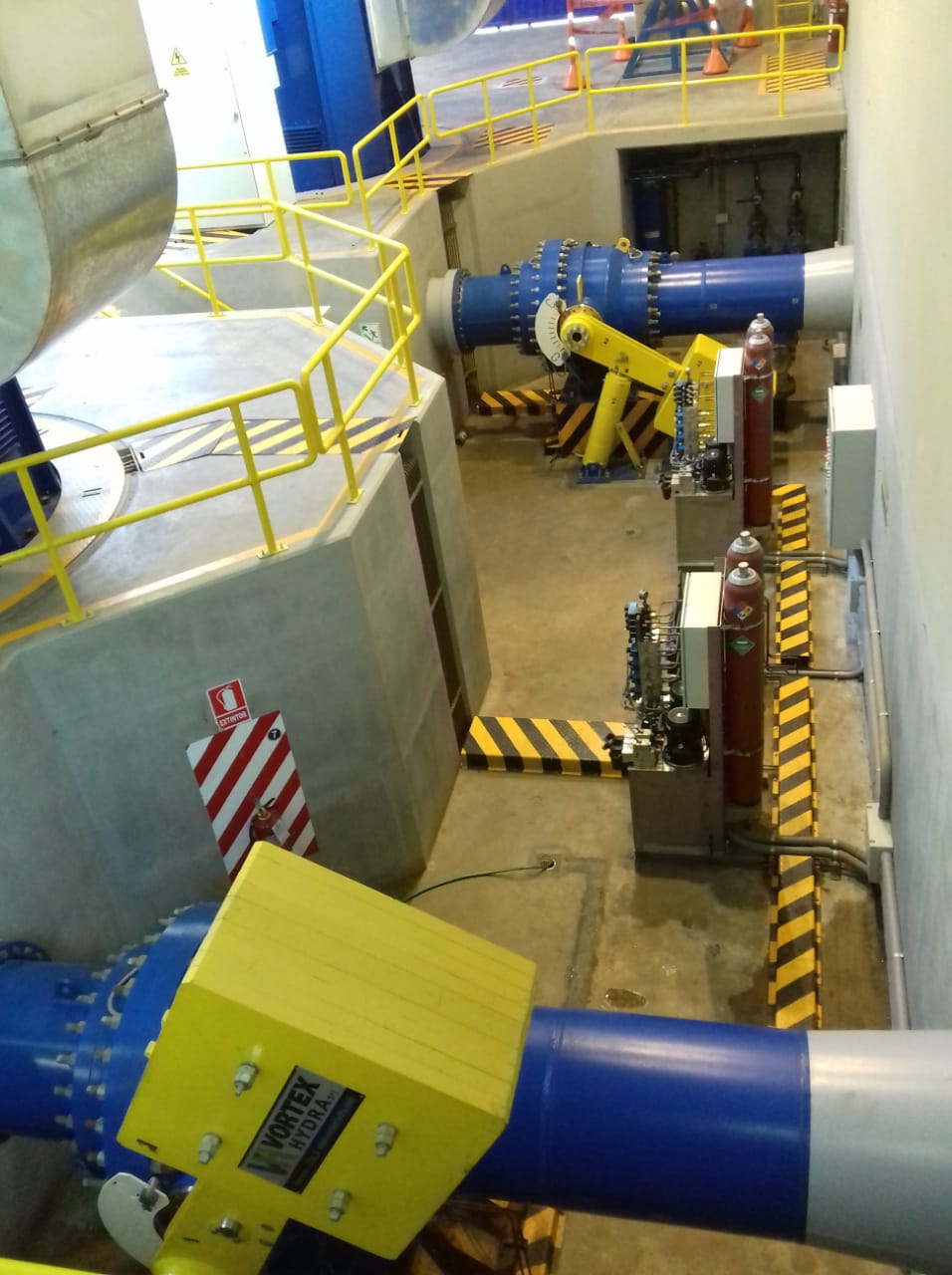

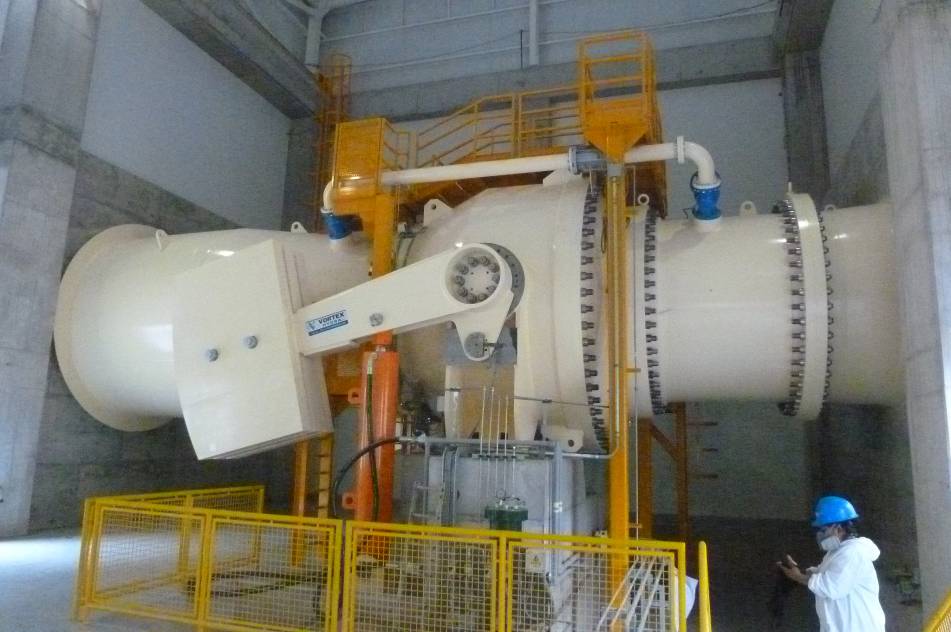

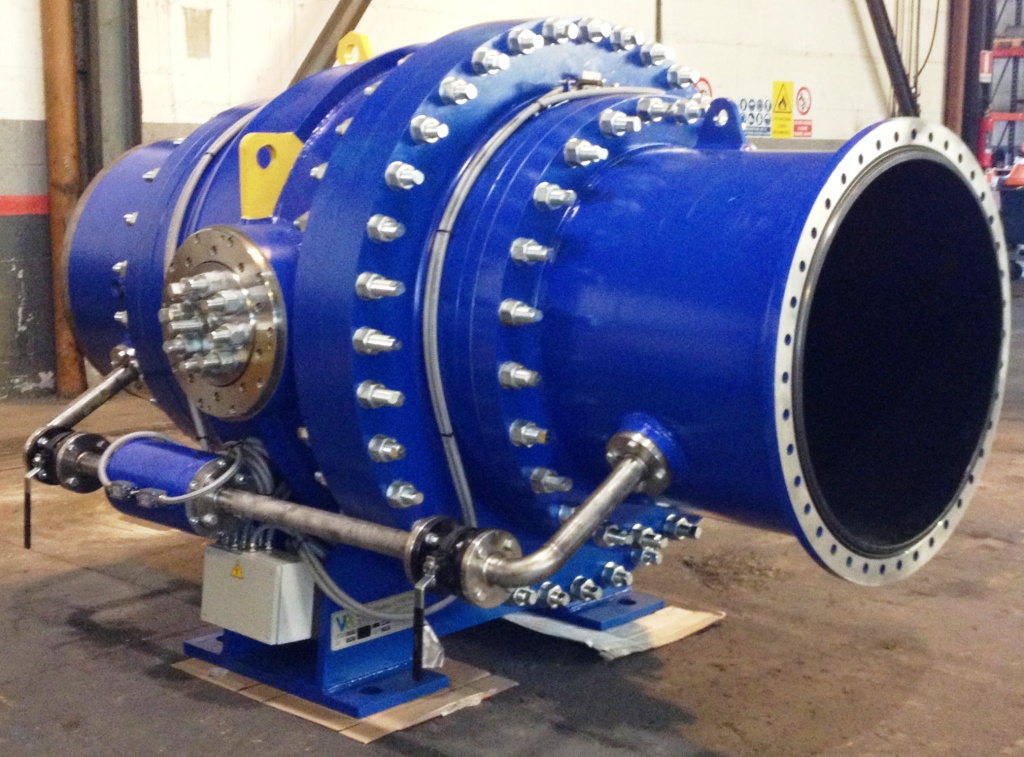

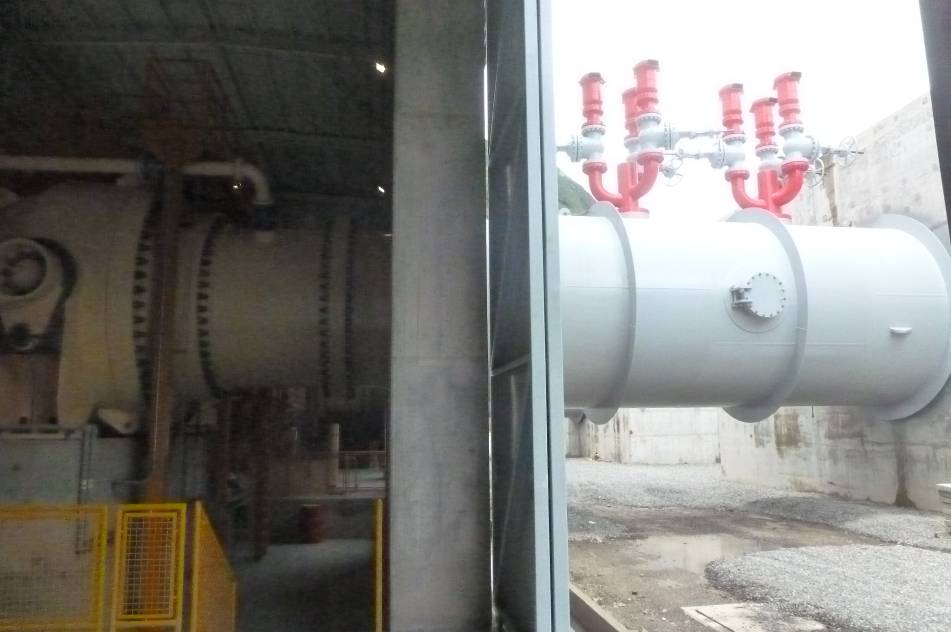

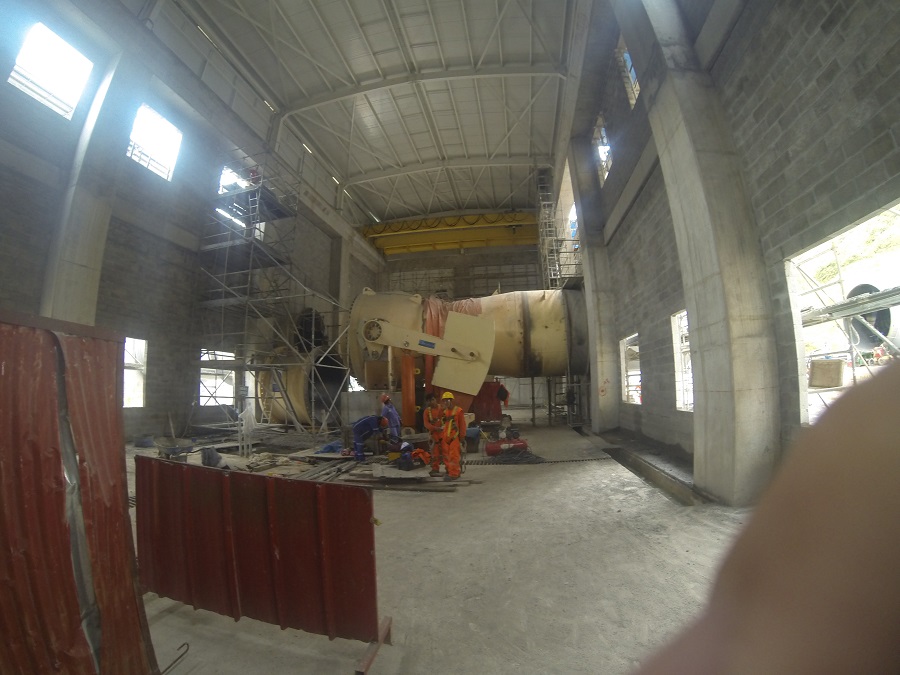

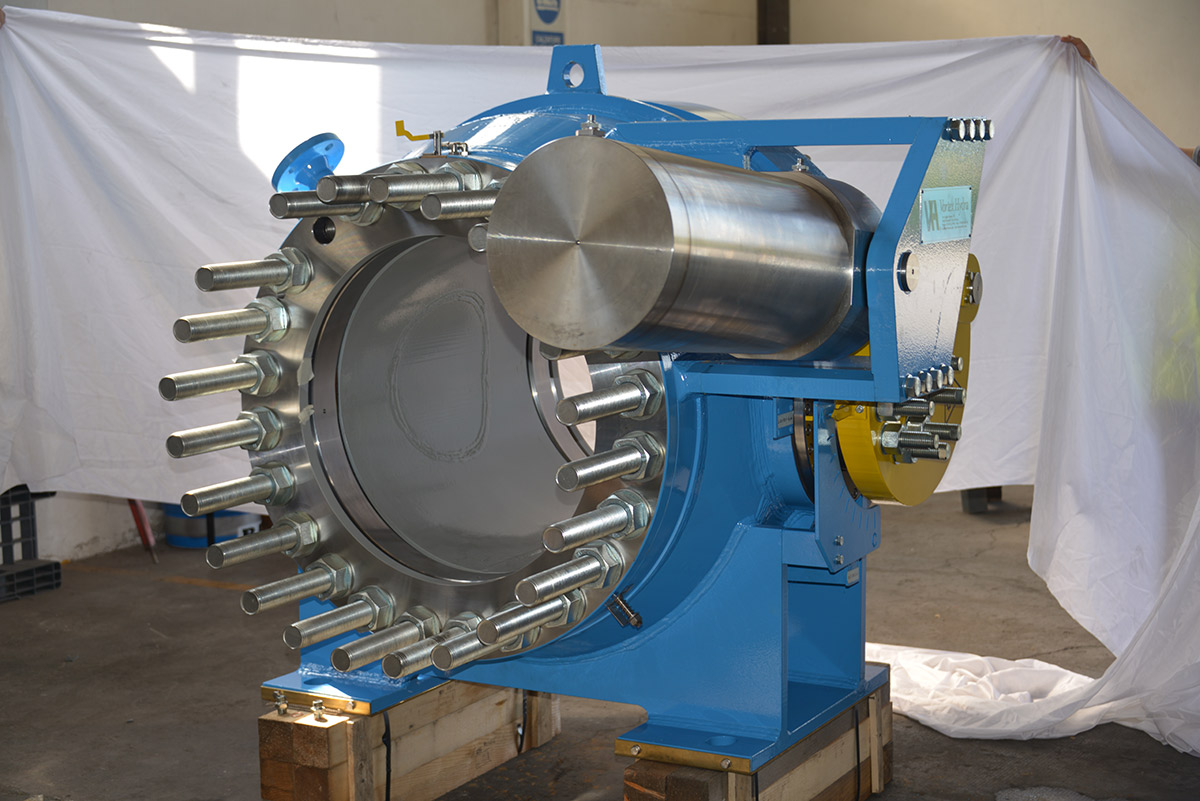

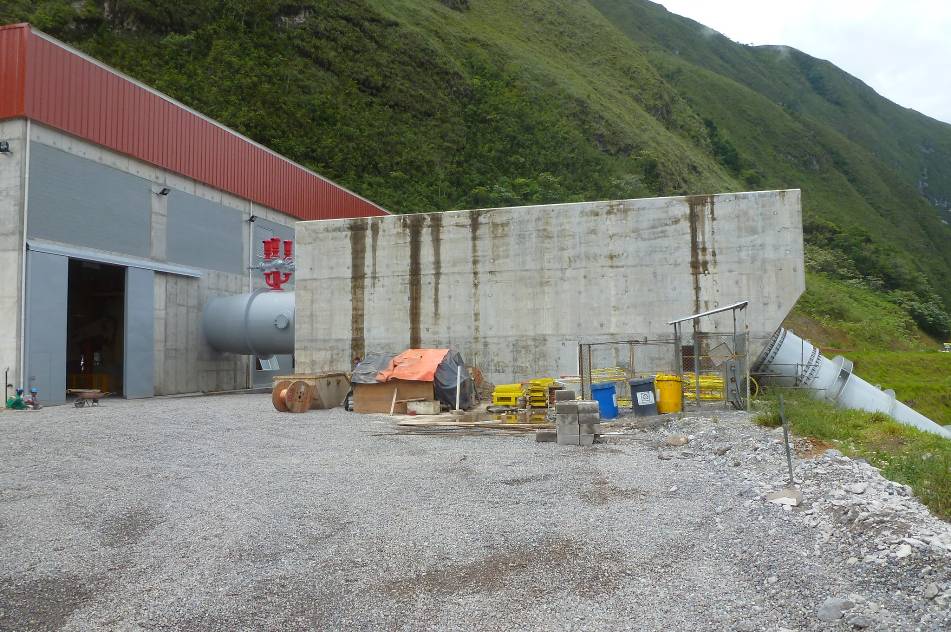

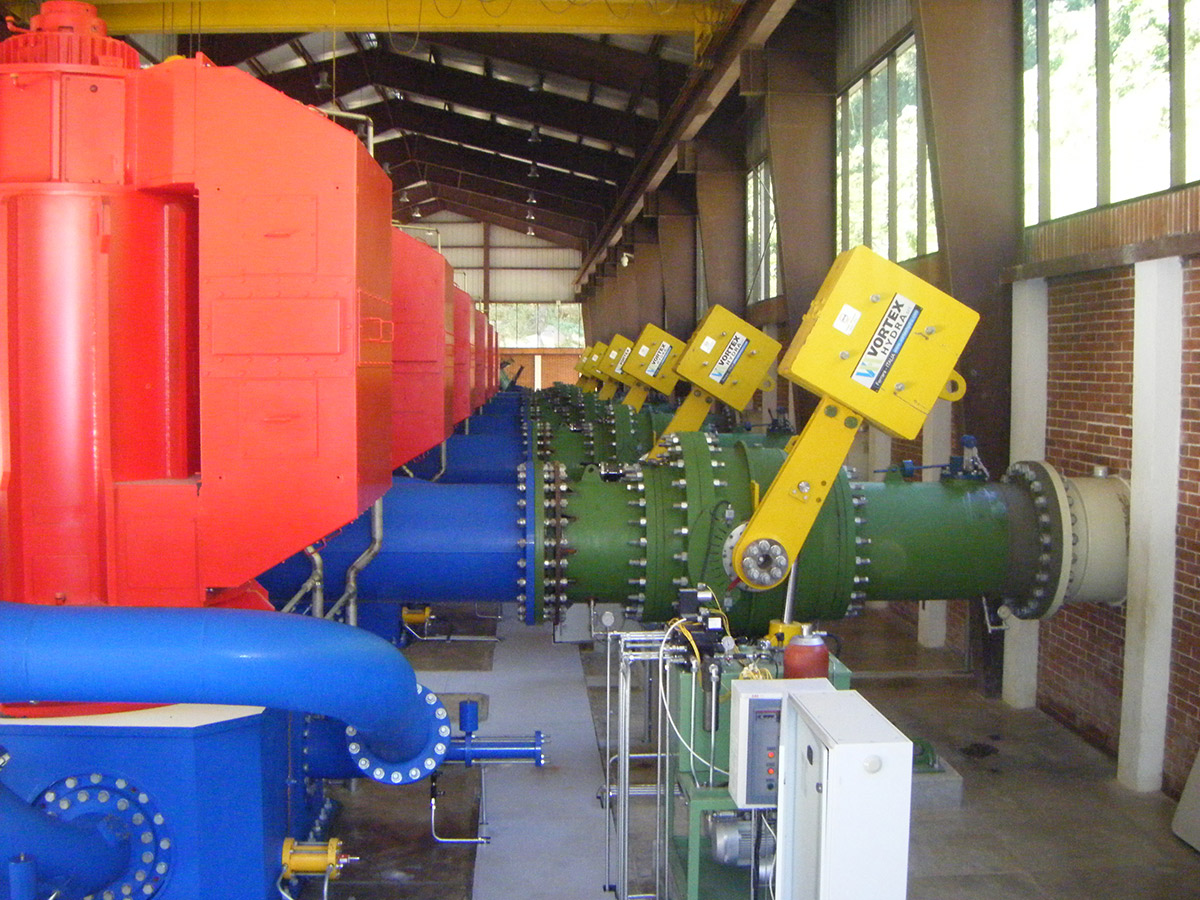

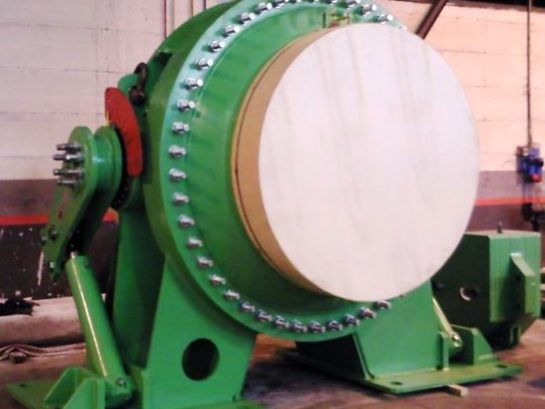

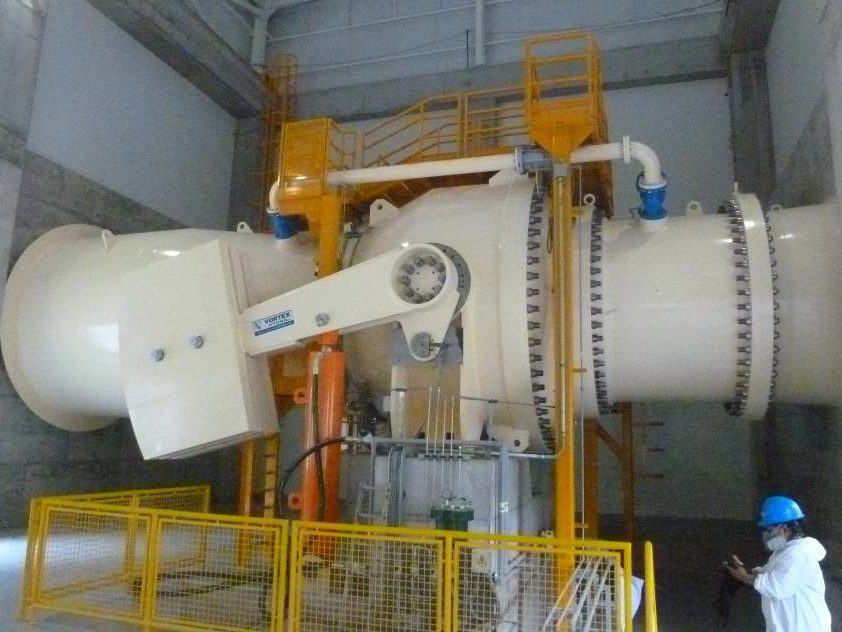

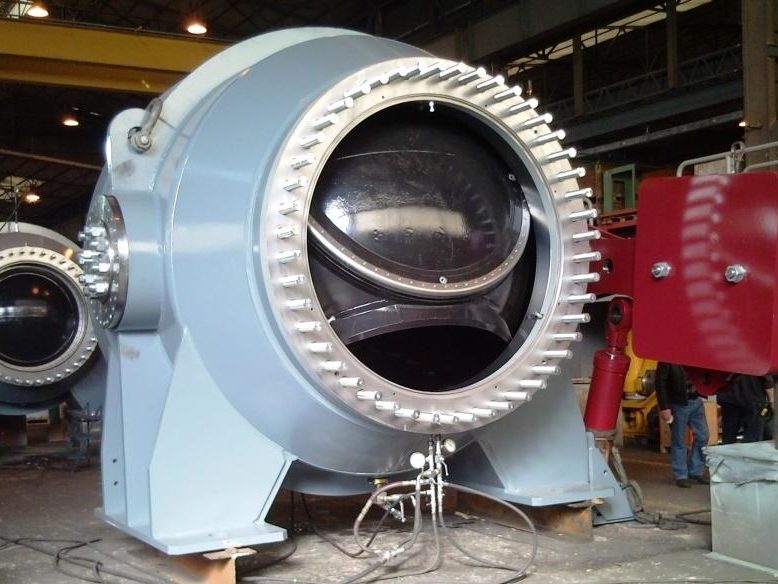

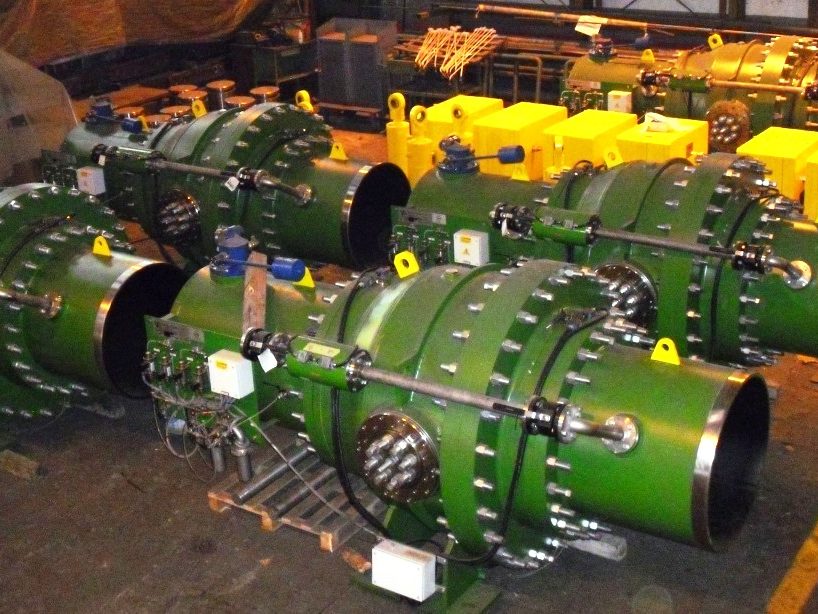

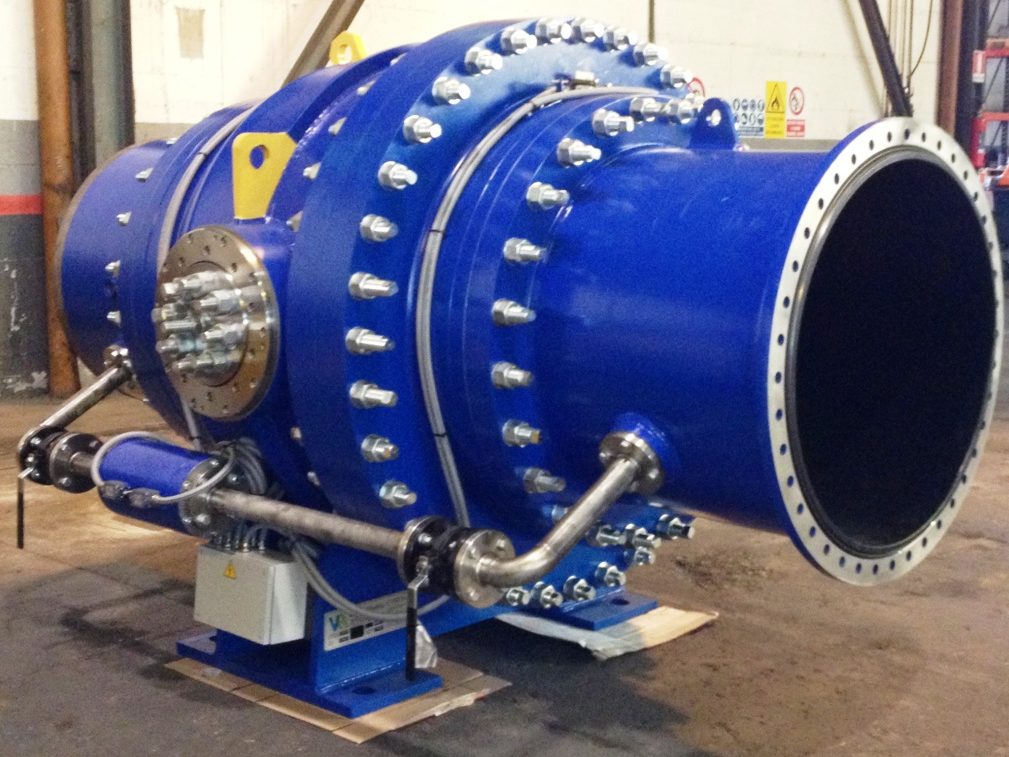

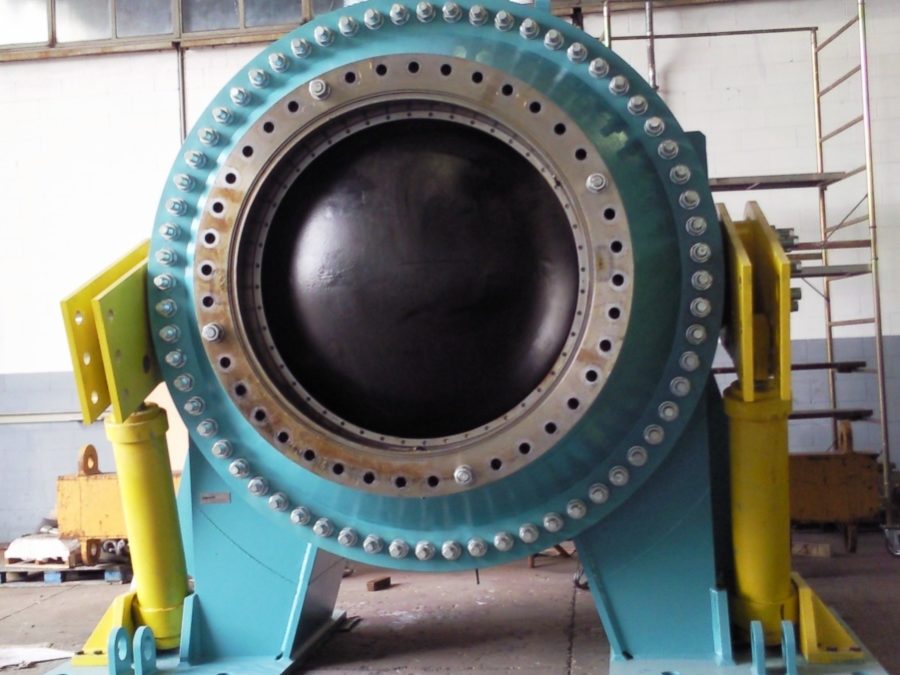

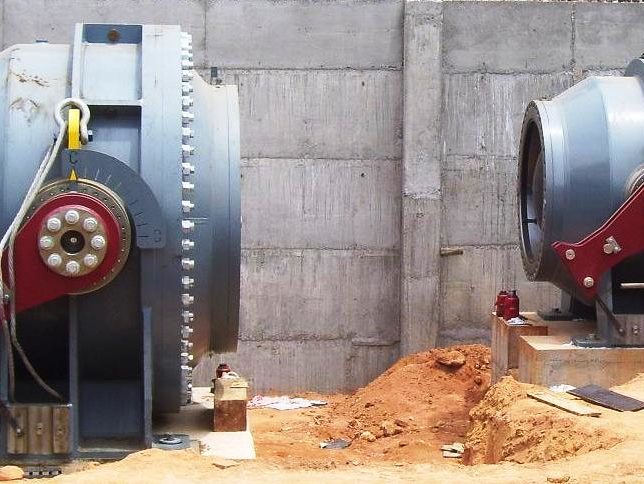

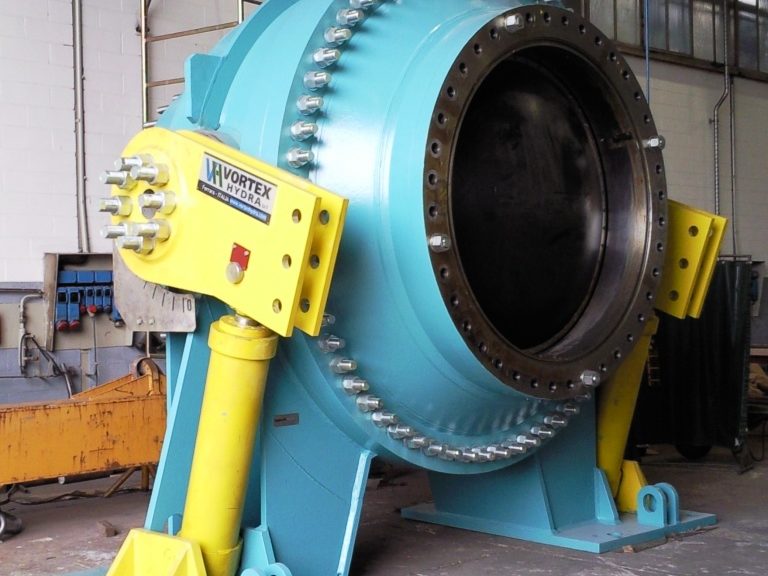

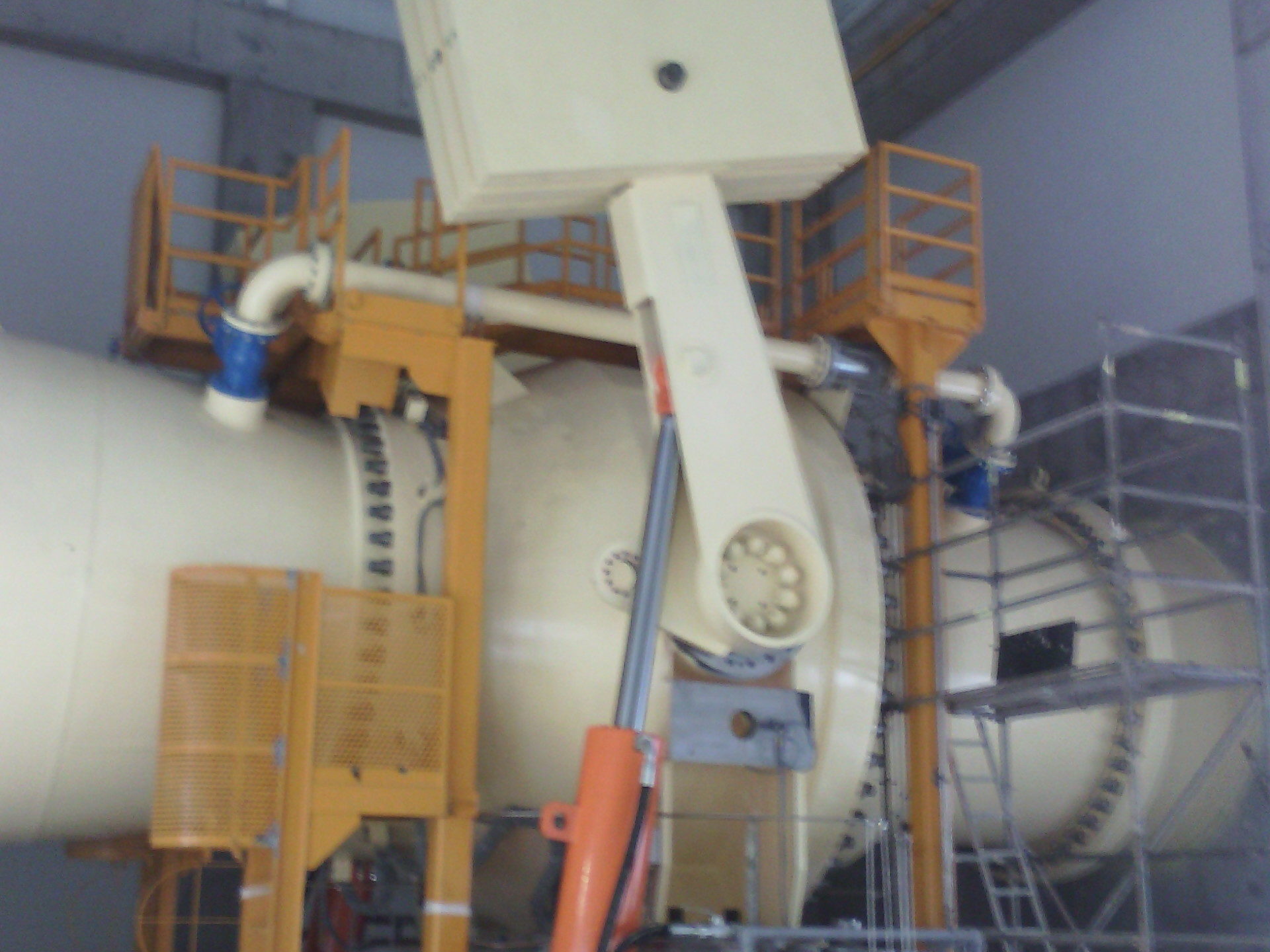

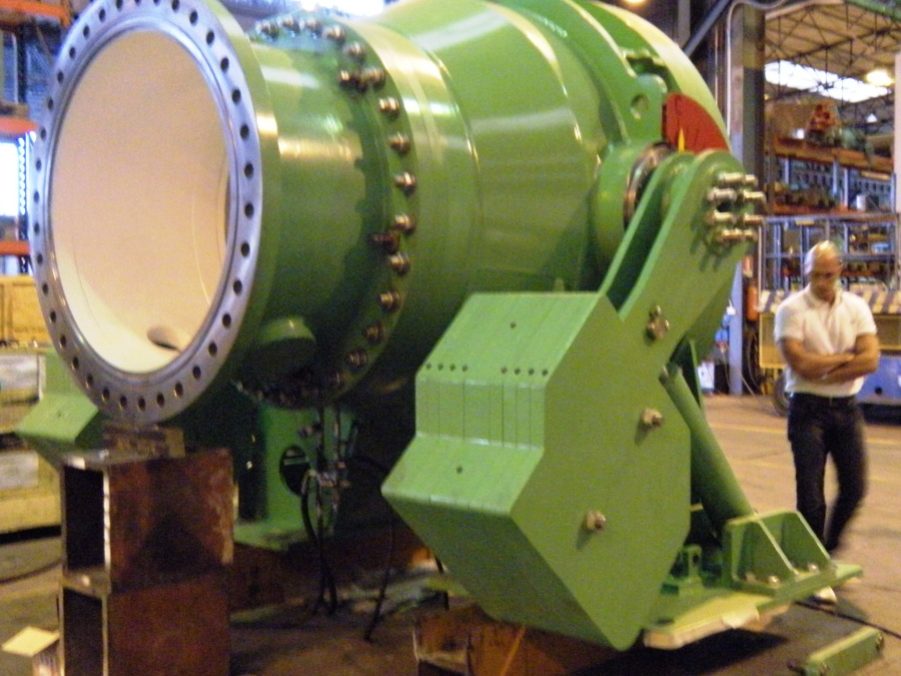

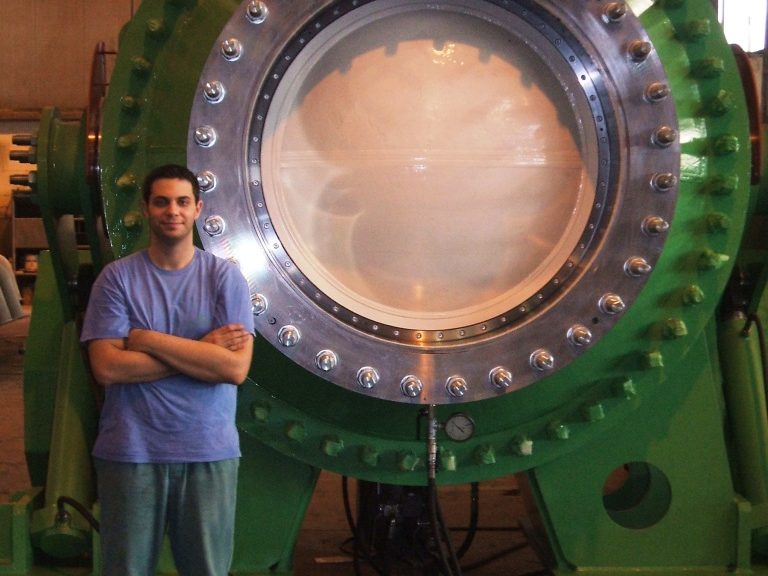

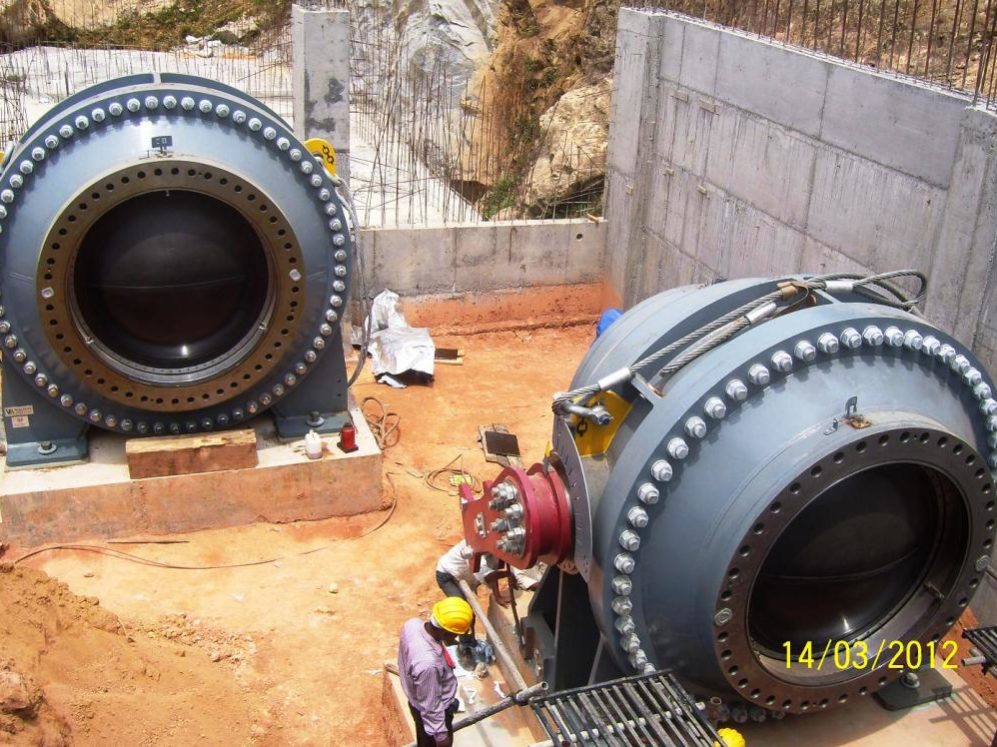

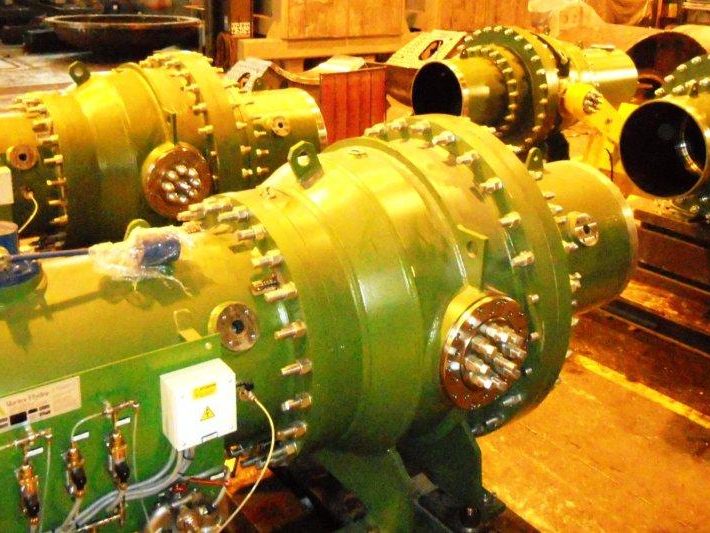

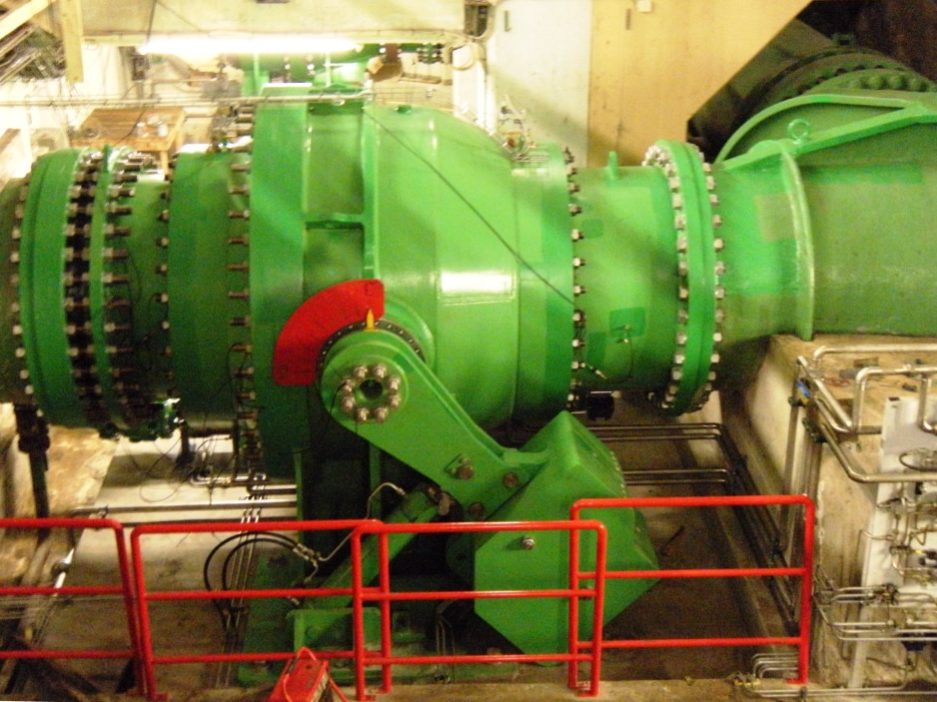

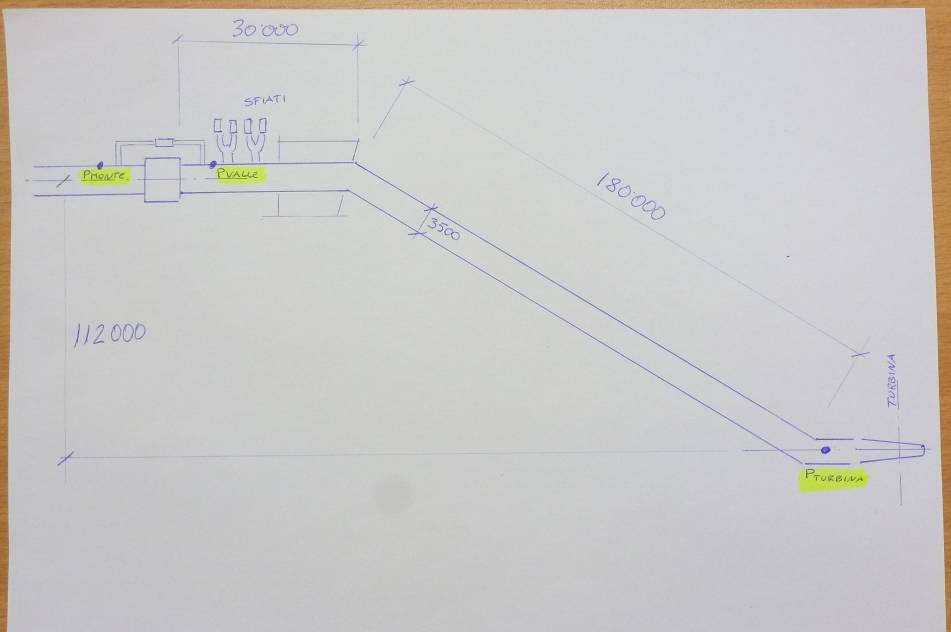

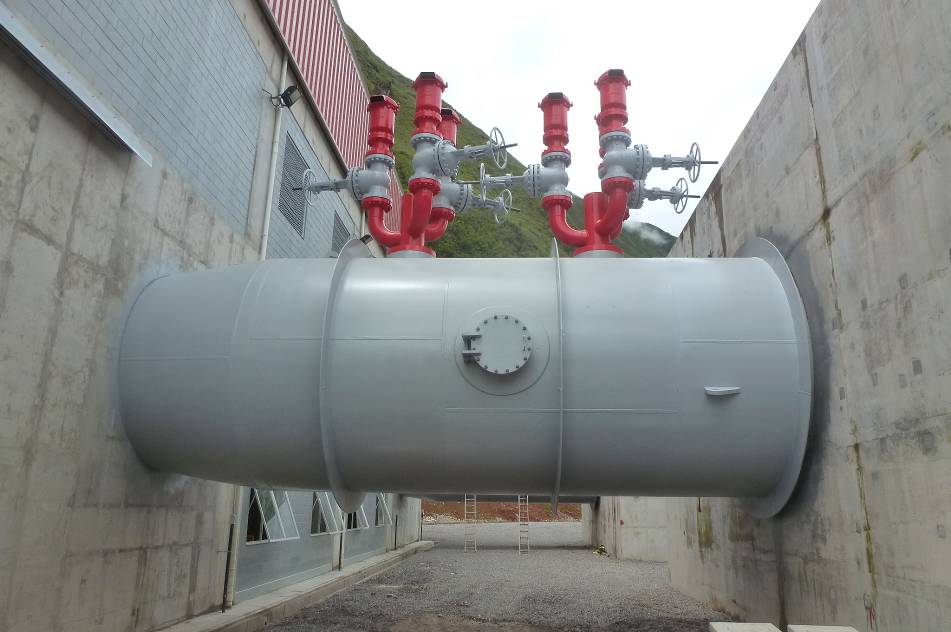

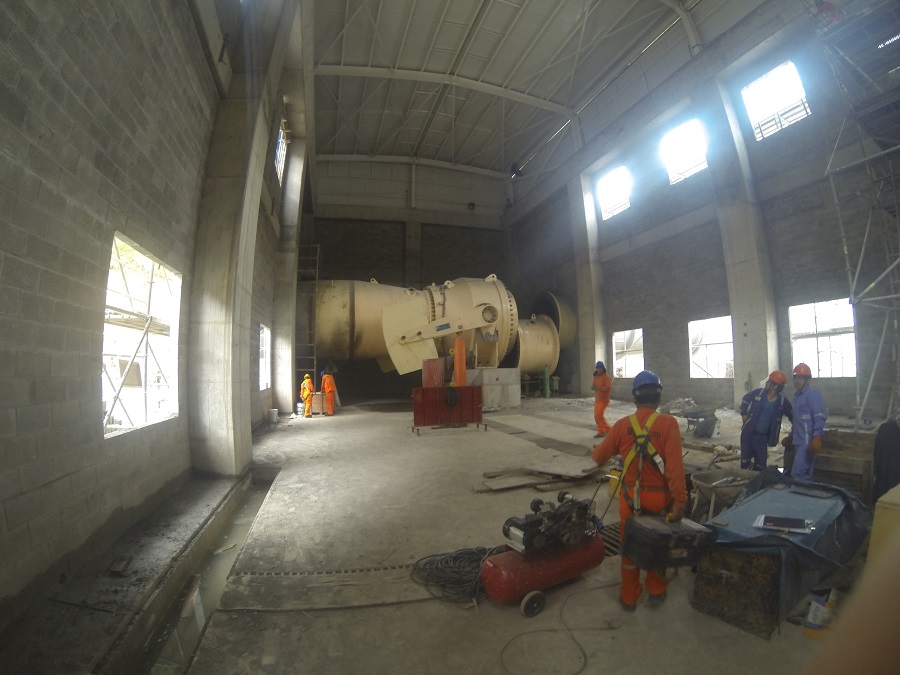

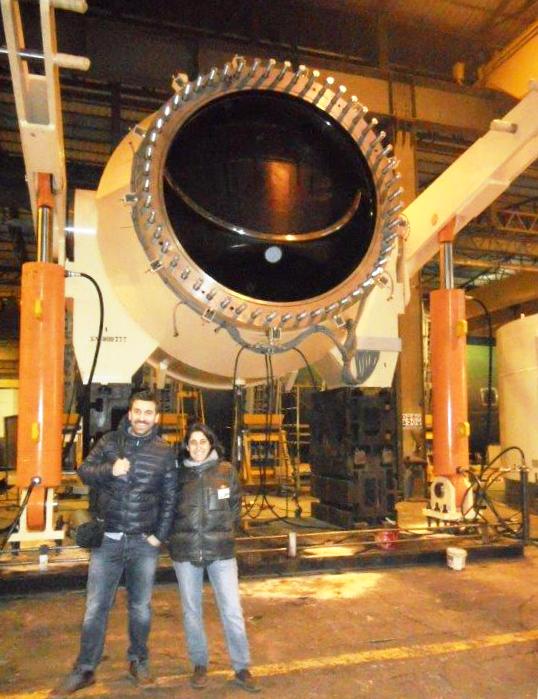

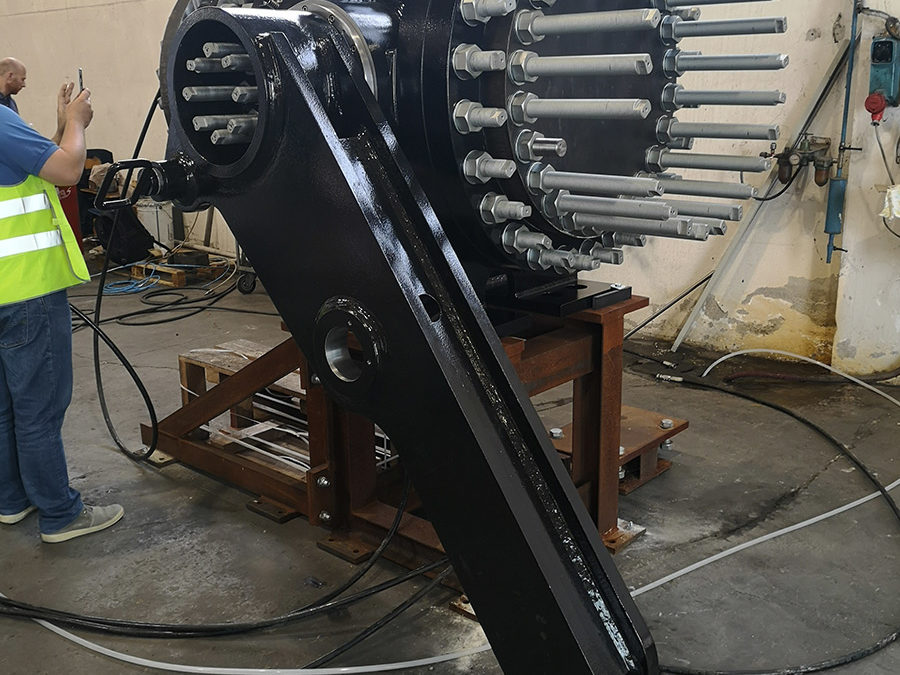

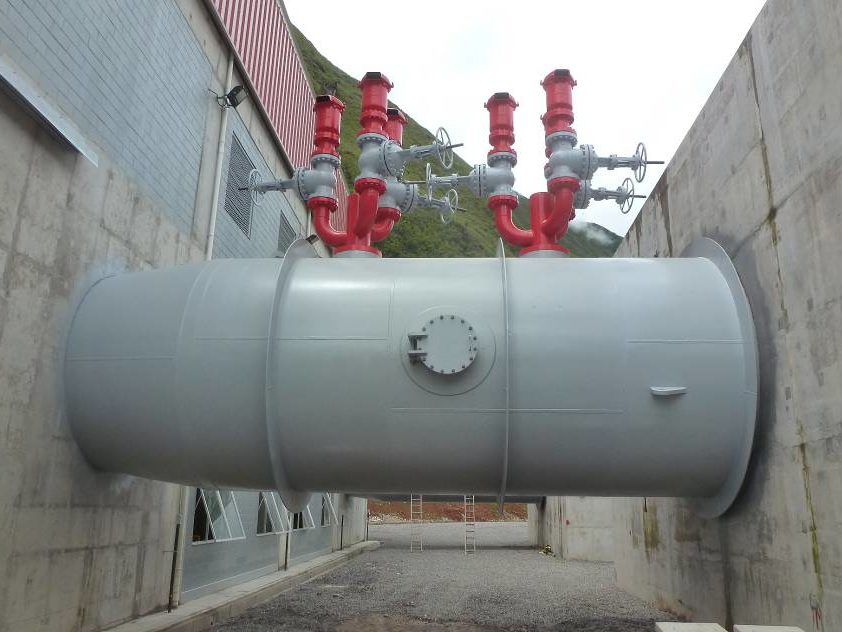

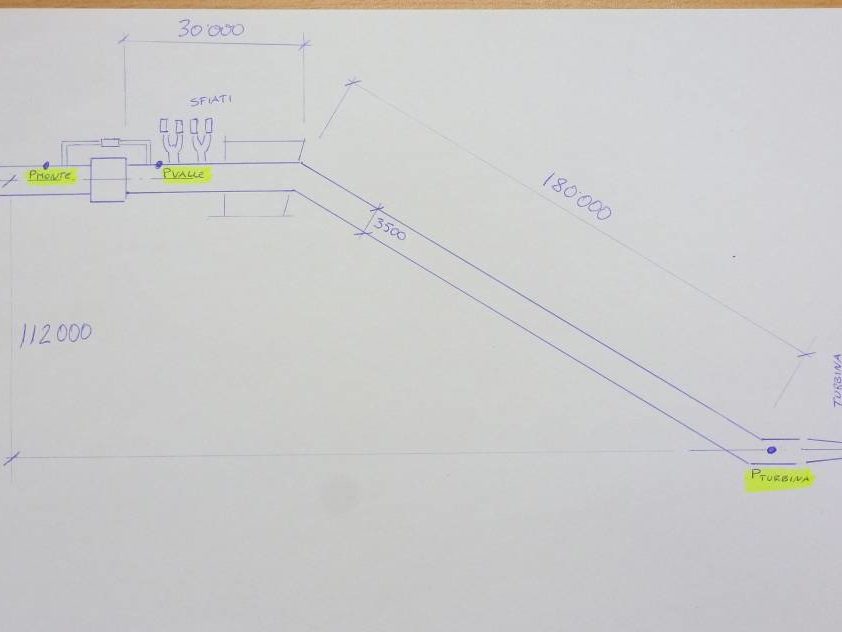

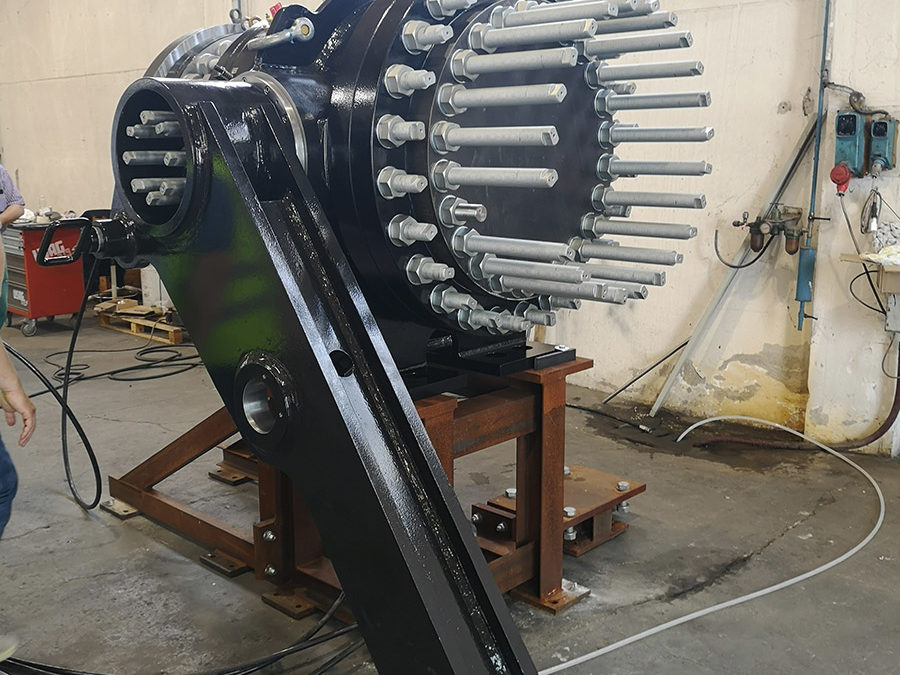

Les vannes sphériques sont principalement utilisées dans les centrales électriques ou les barrages où la pression d’eau élevée et la nécessité de hautes performances pour les faibles chutes de pression et l’étanchéité à l’eau sont impliquées. Une application courante est la « protection de la turbine », où la vanne sert à la fois de dispositif de sécurité et d’entretien. Une caractéristique importante d’une vanne sphérique est le « double système d’étanchéité », qui permet à la conduite forcée de rester sous pression lorsque des opérations d’entretien sont entreprises du côté aval de la vanne.



Solutions de conception flexibles et sur mesure :

  • Les dimensions de la vanne peuvent être modifiées pour s’adapter aux conditions existantes du site ;

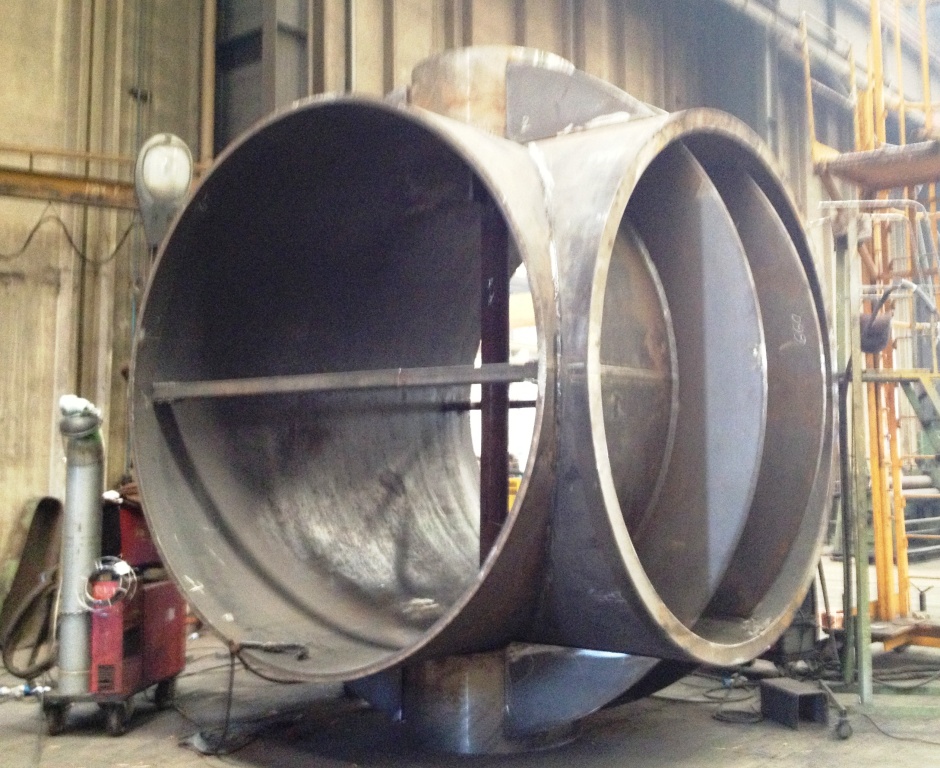

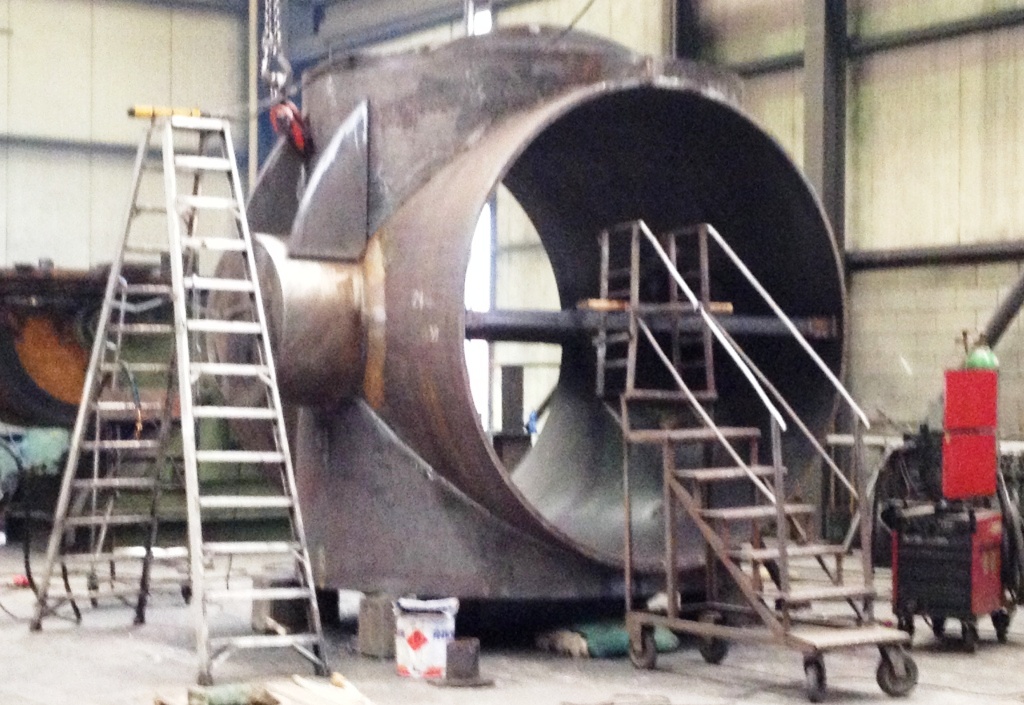

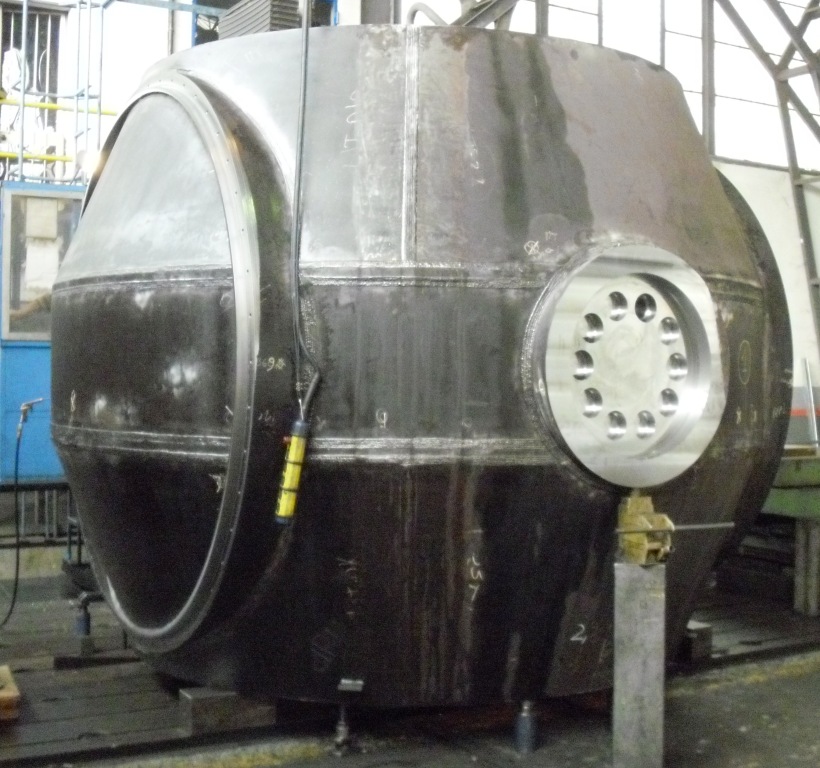

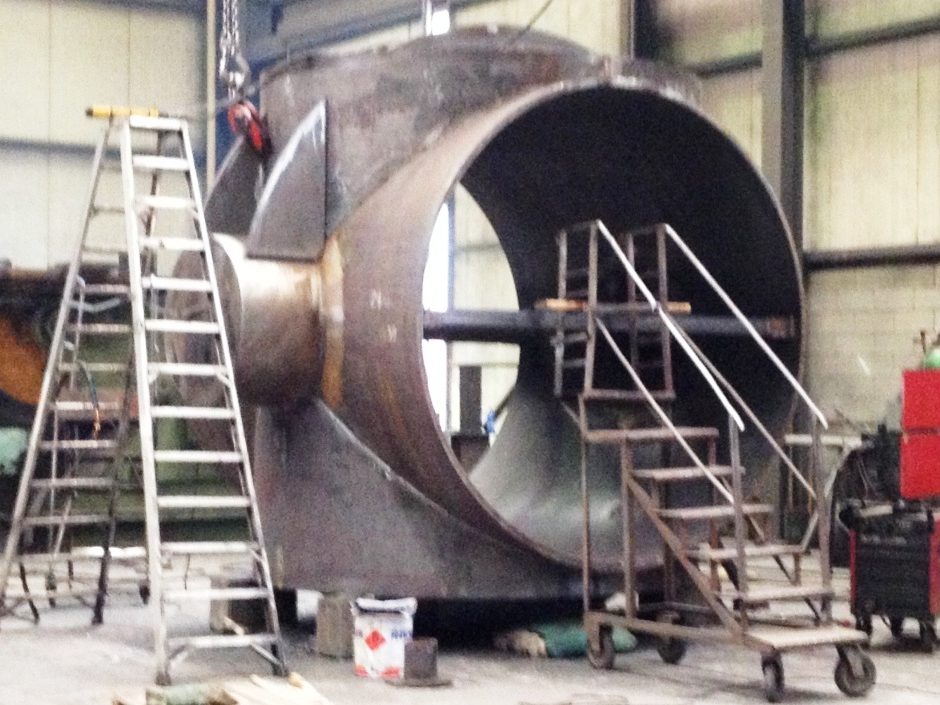

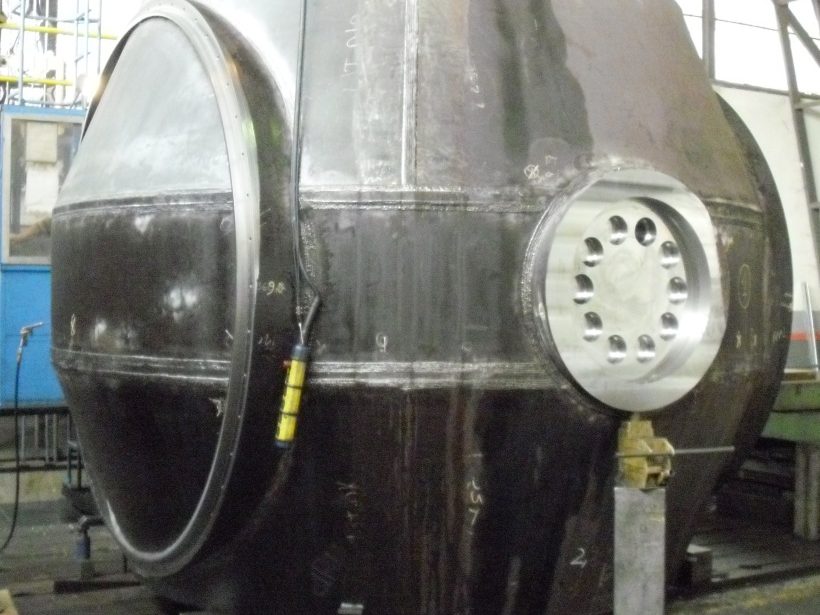

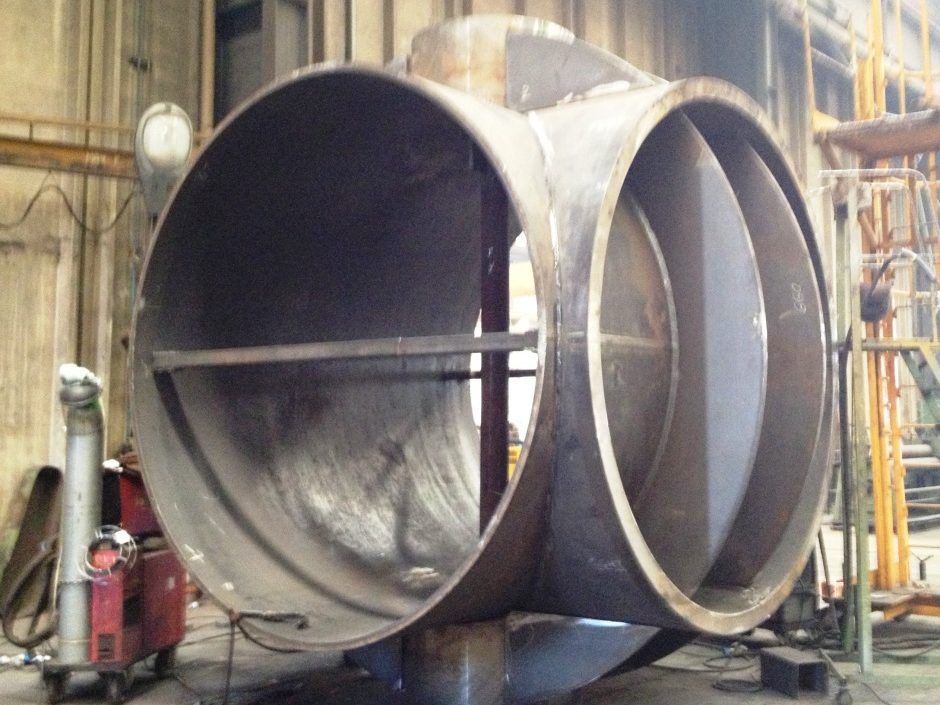

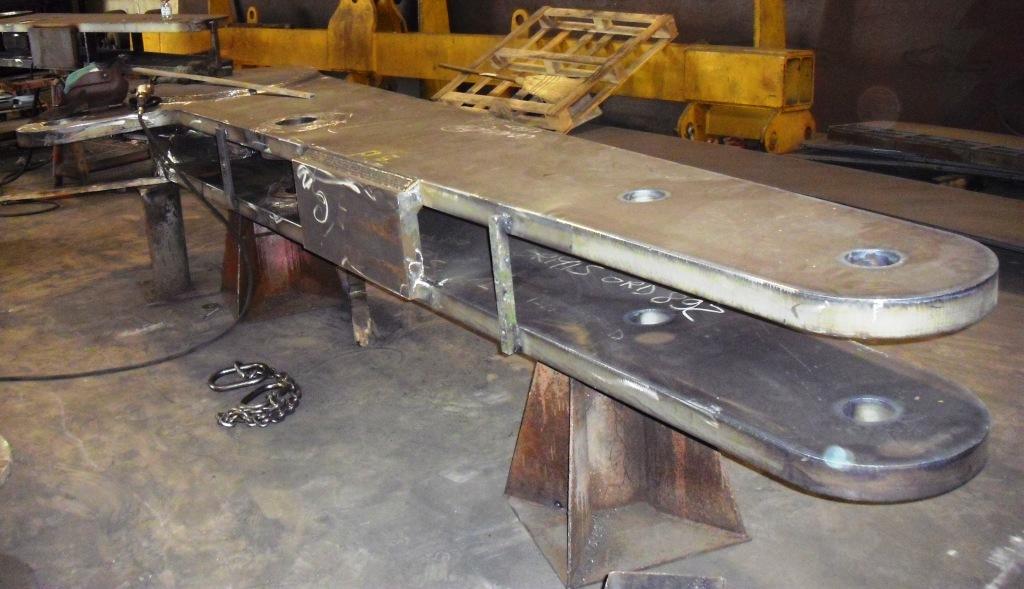

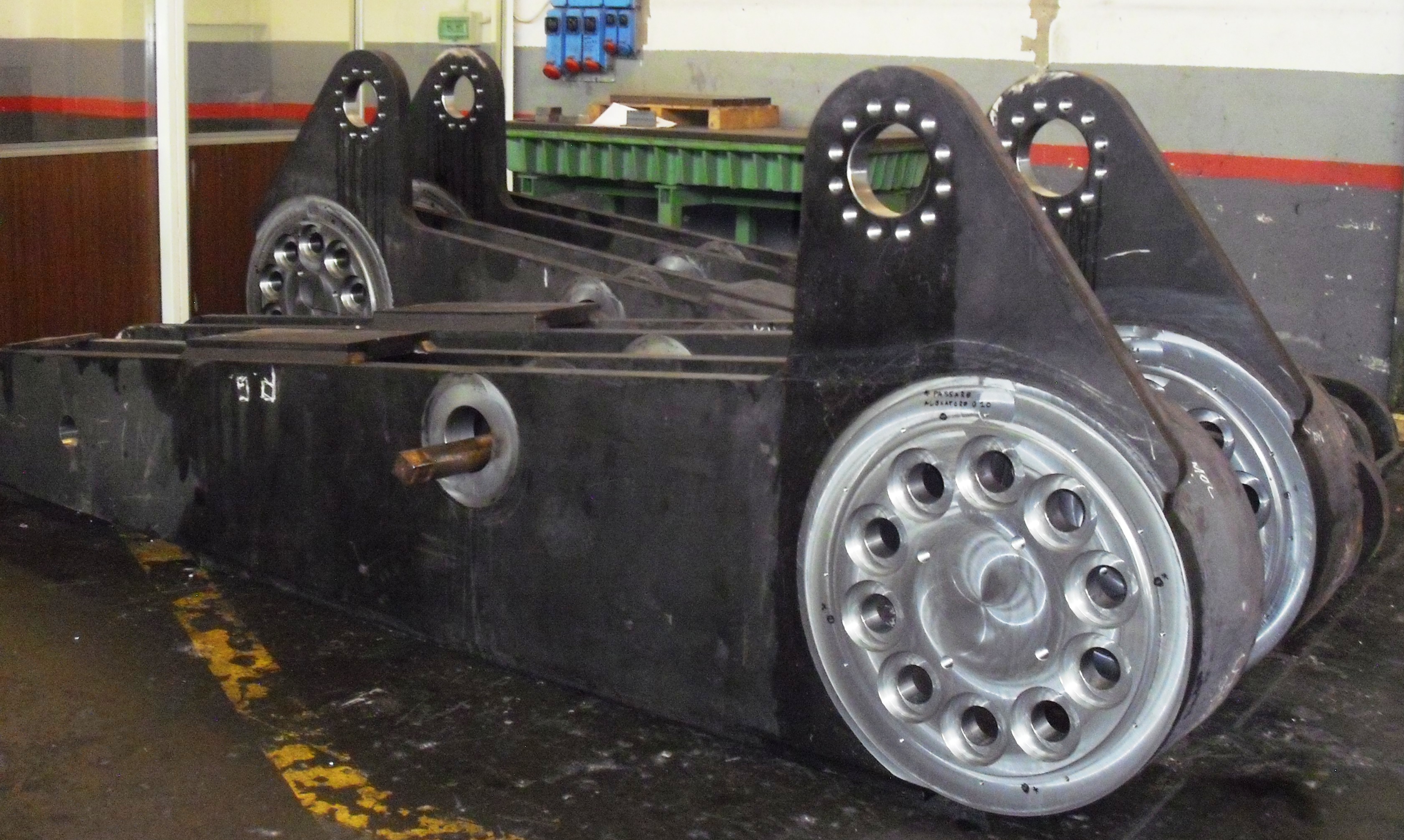

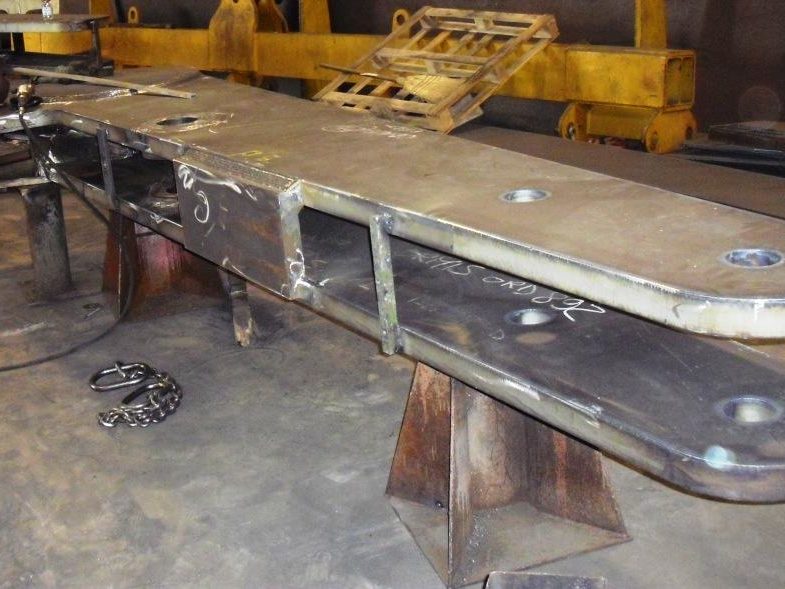

  • Le corps de la vanne et l’obturateur peuvent être en acier soudé ou en acier forgé, selon la pression nominale de la vanne ;



Système d’exploitation polyvalent

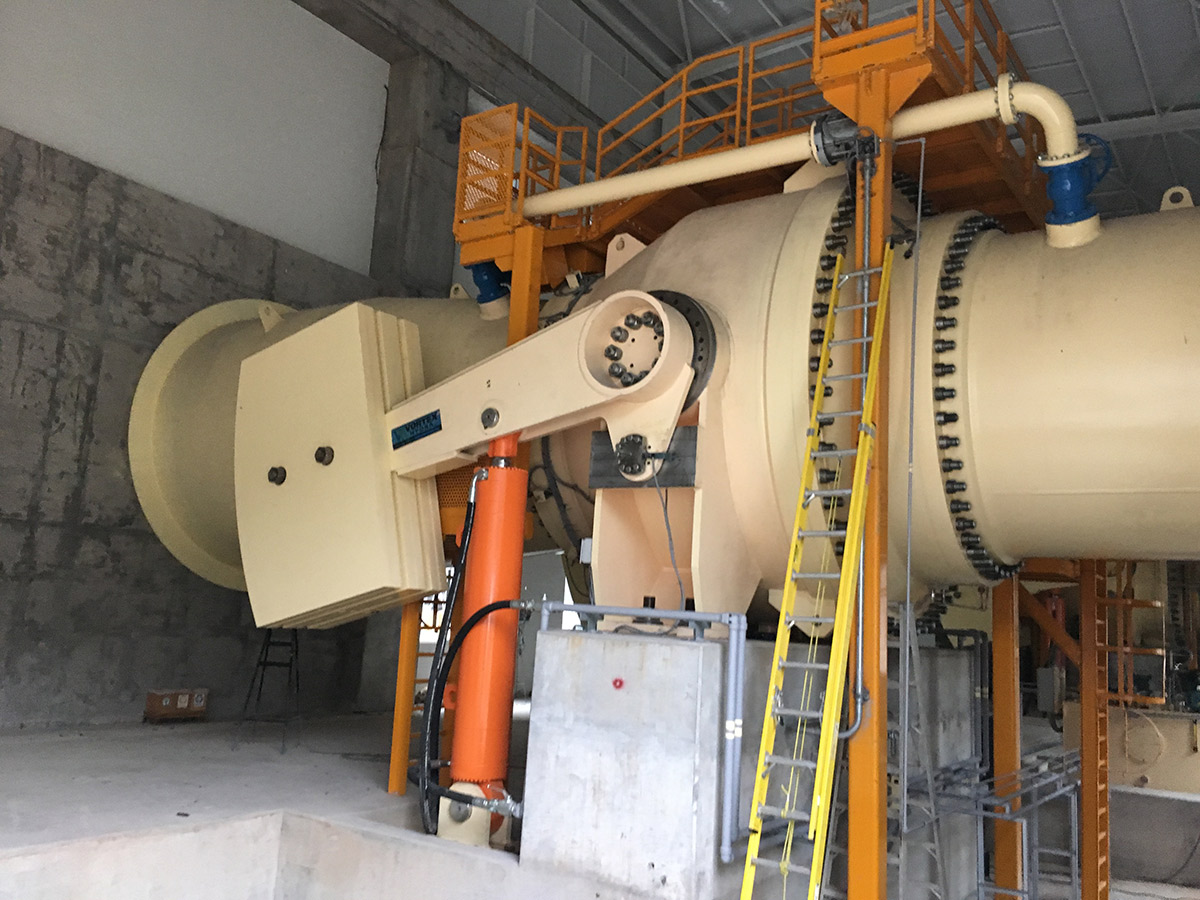

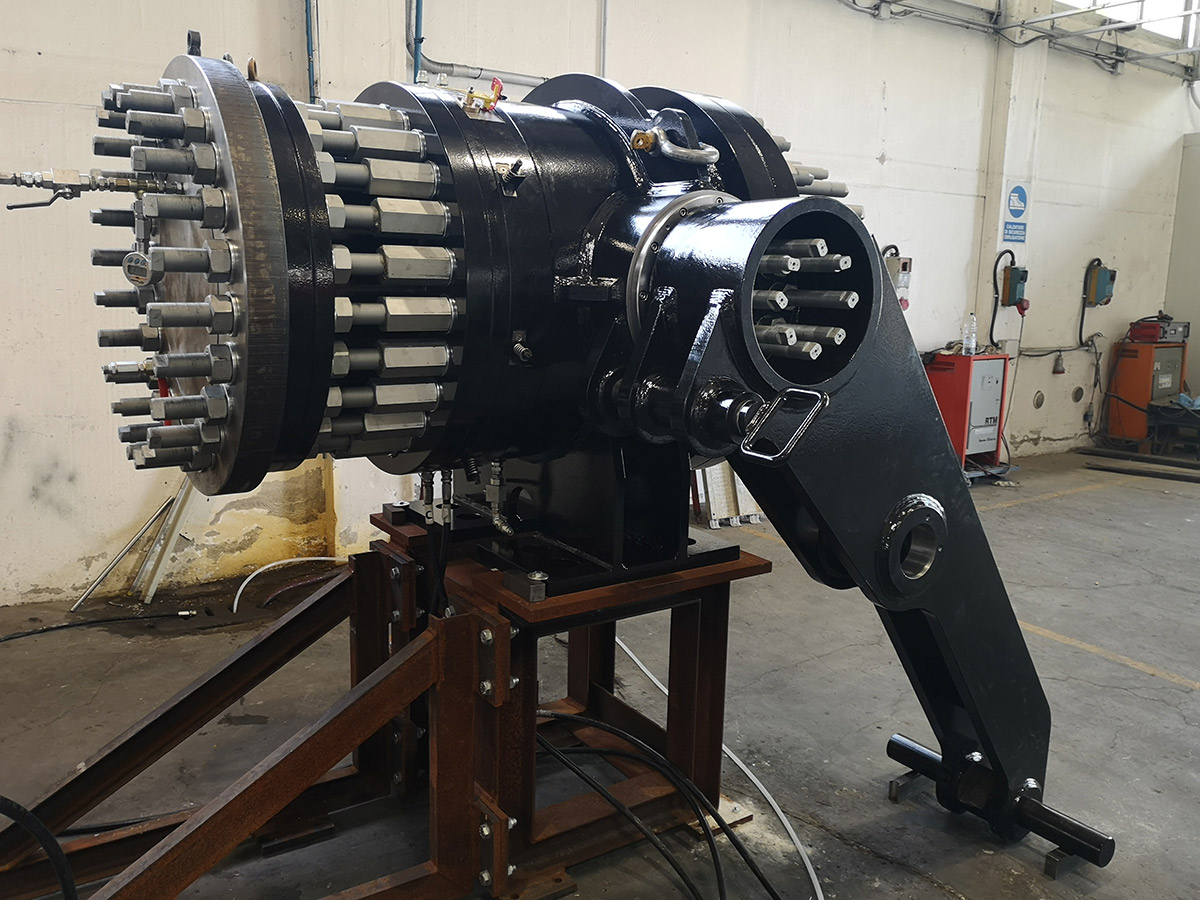

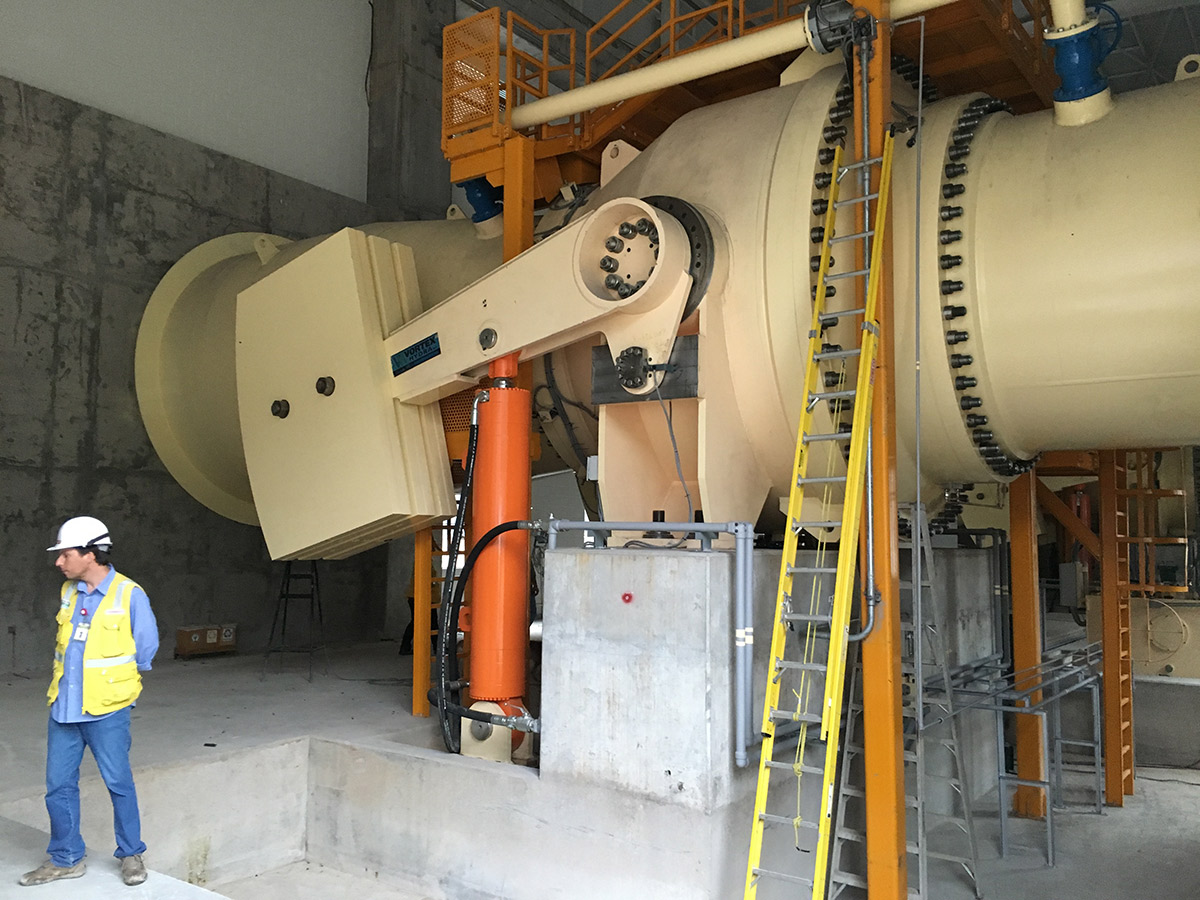

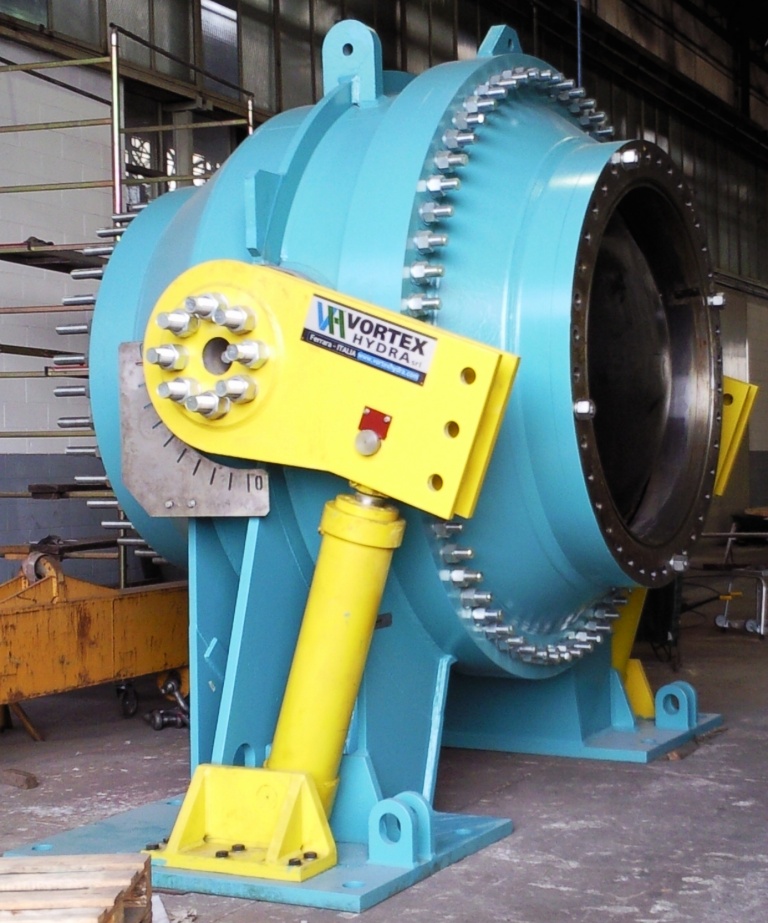

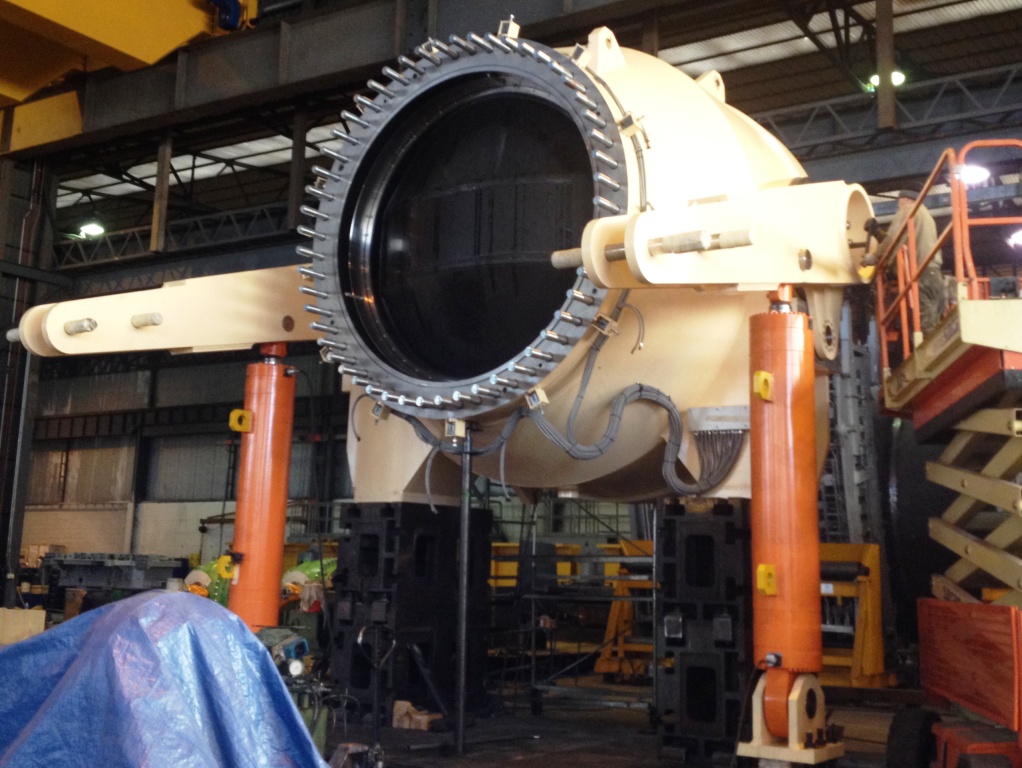

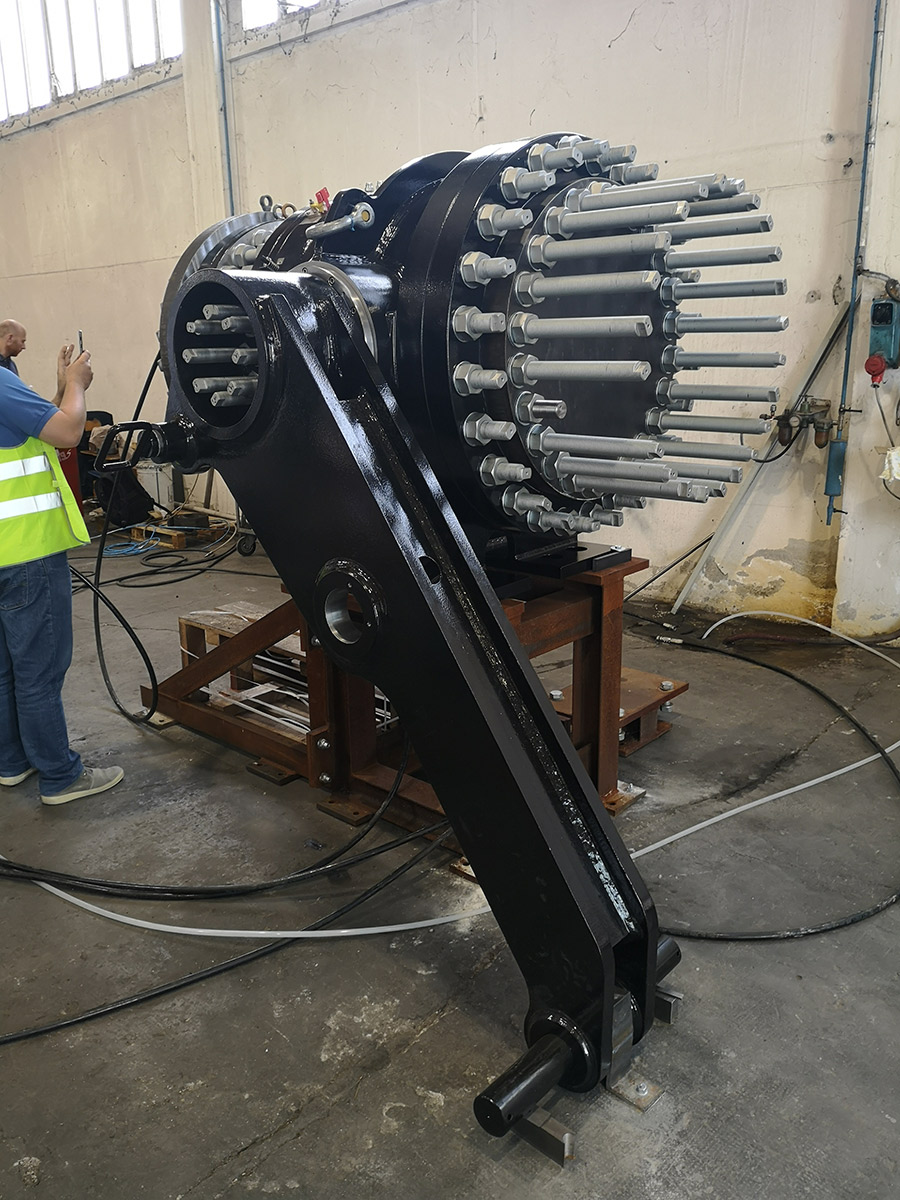

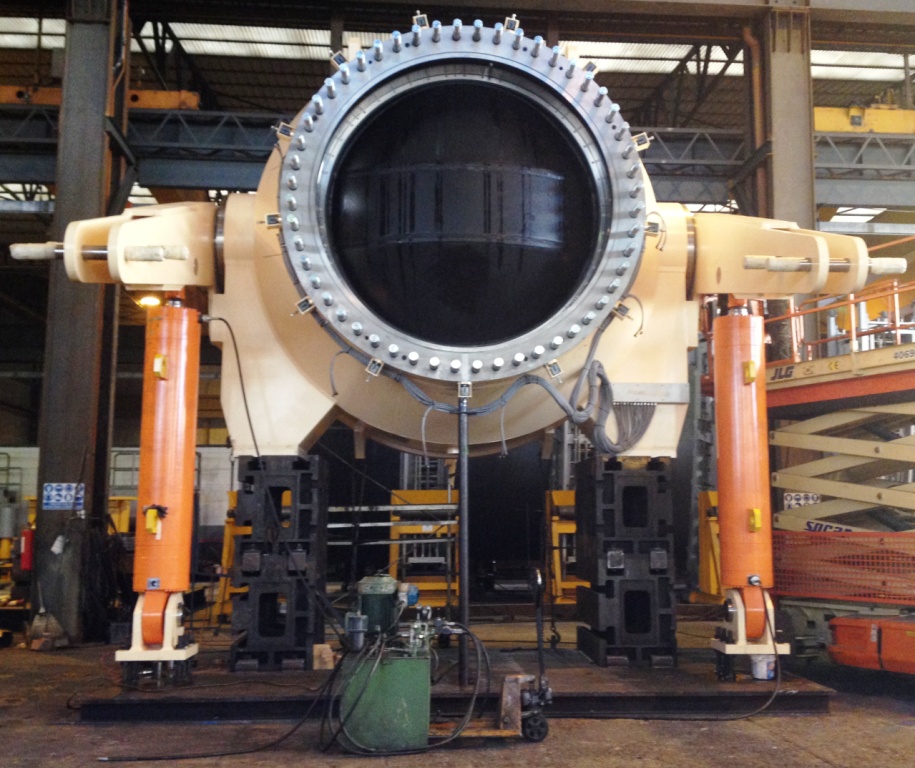

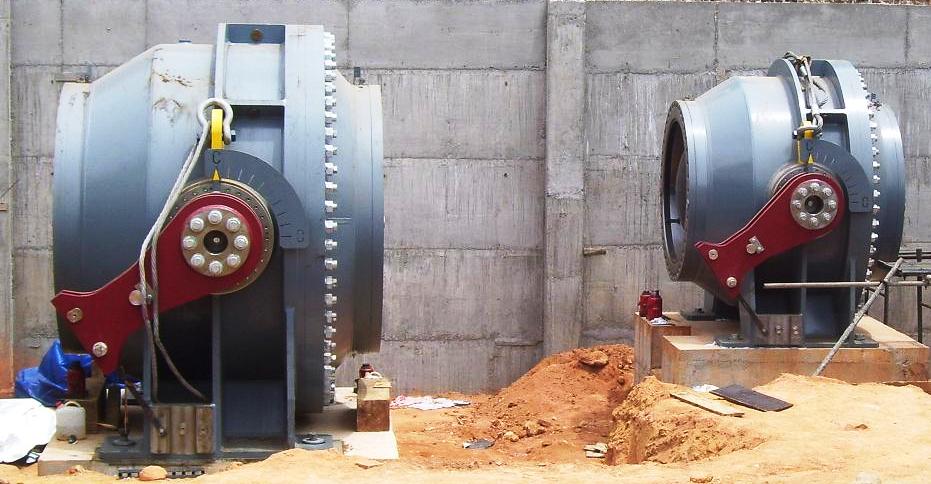

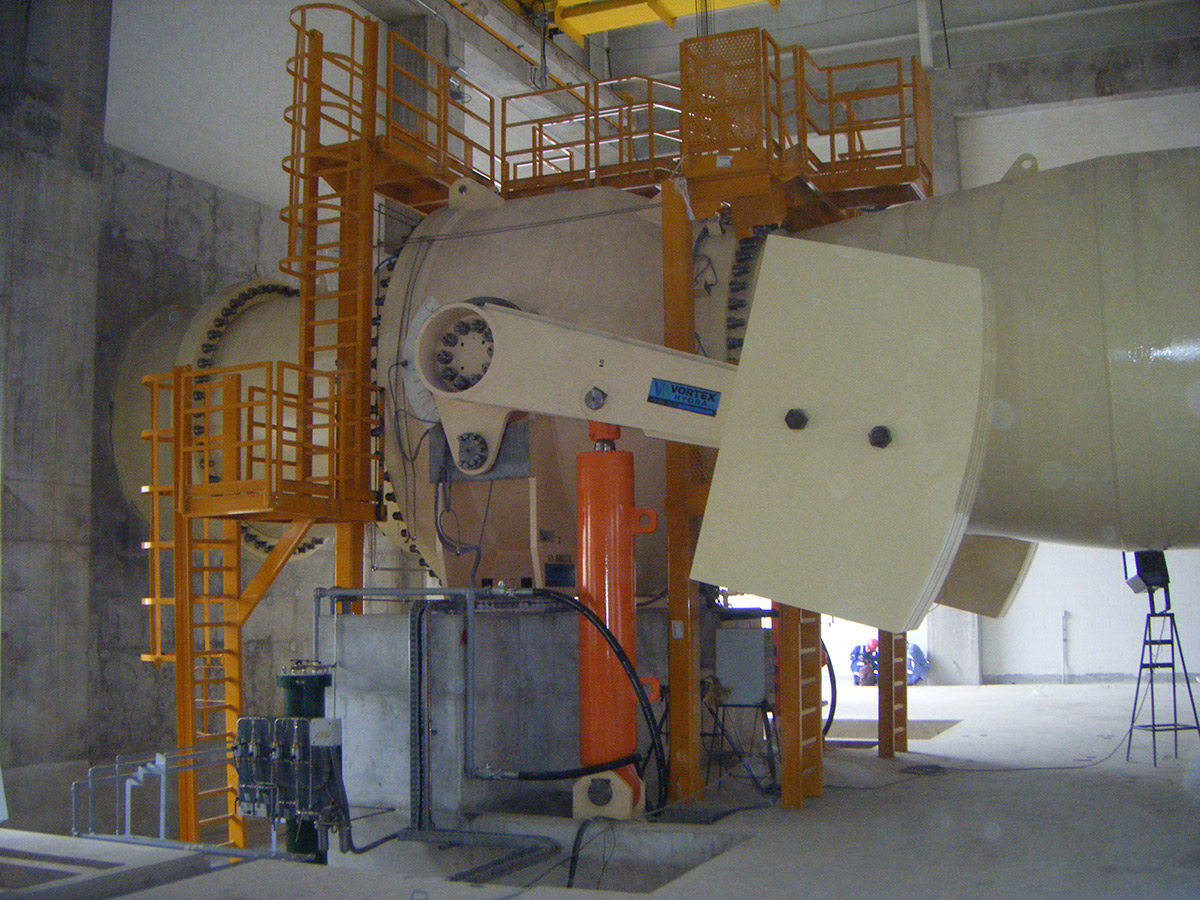

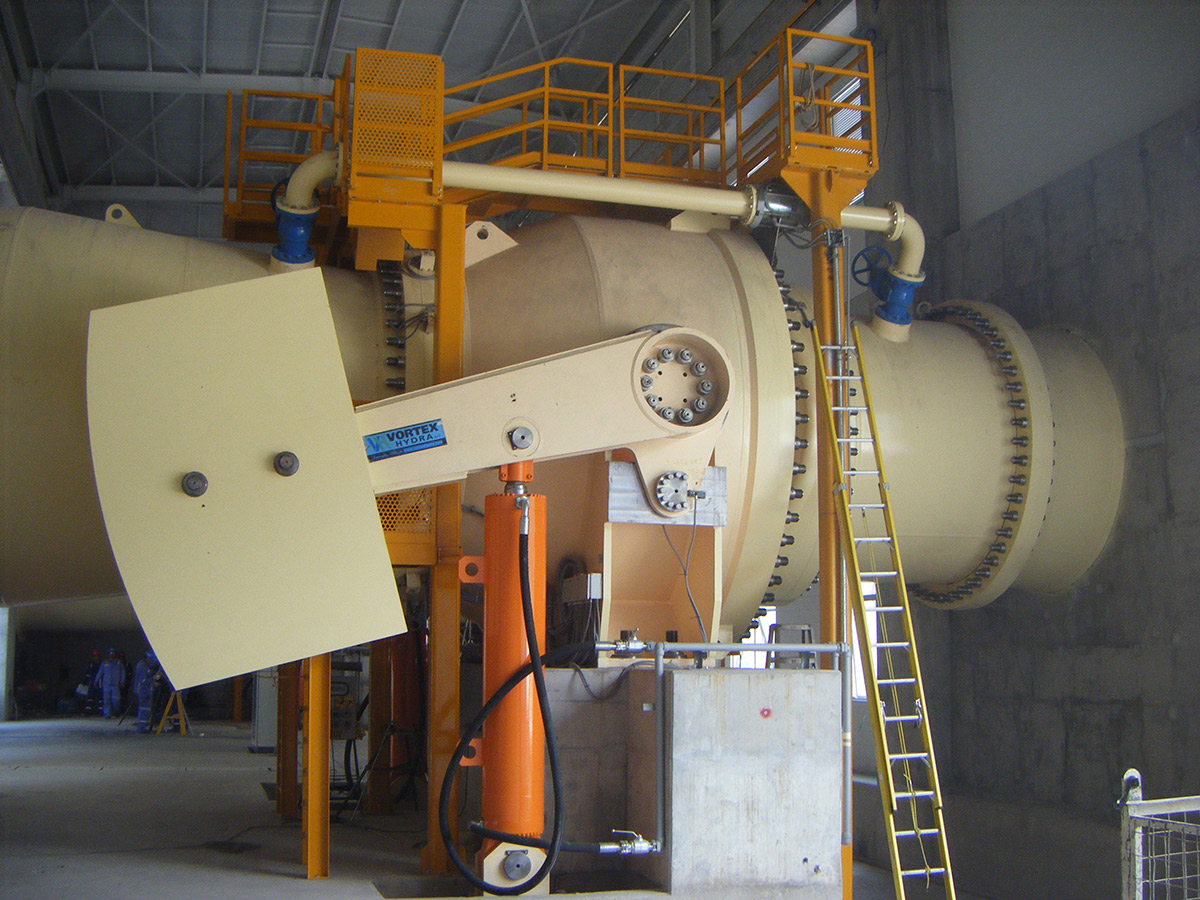

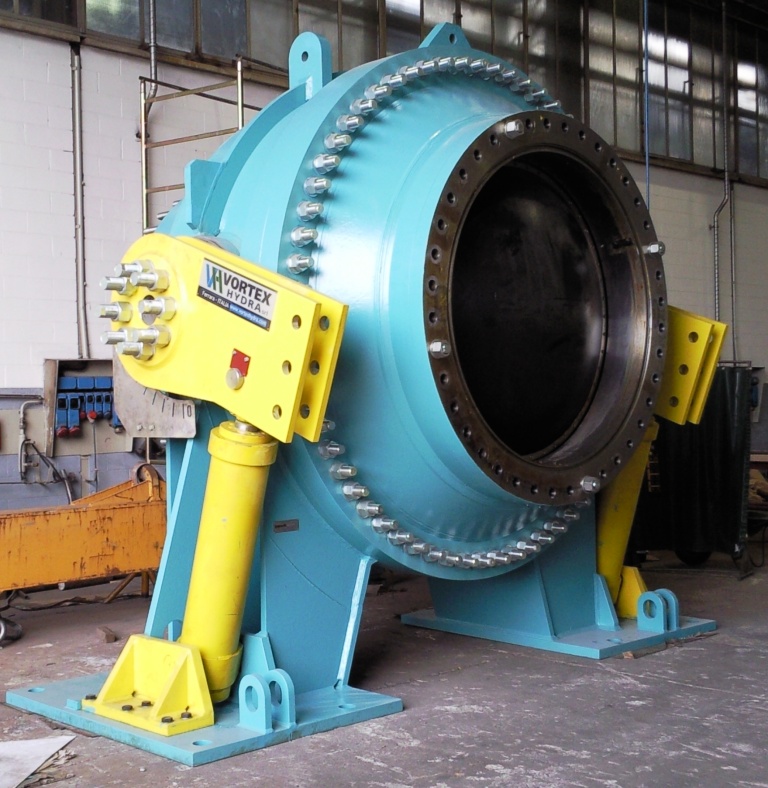

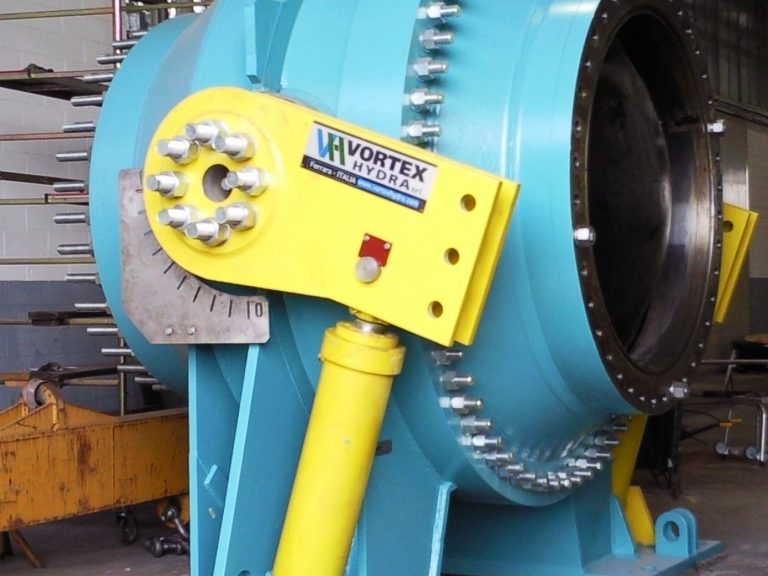

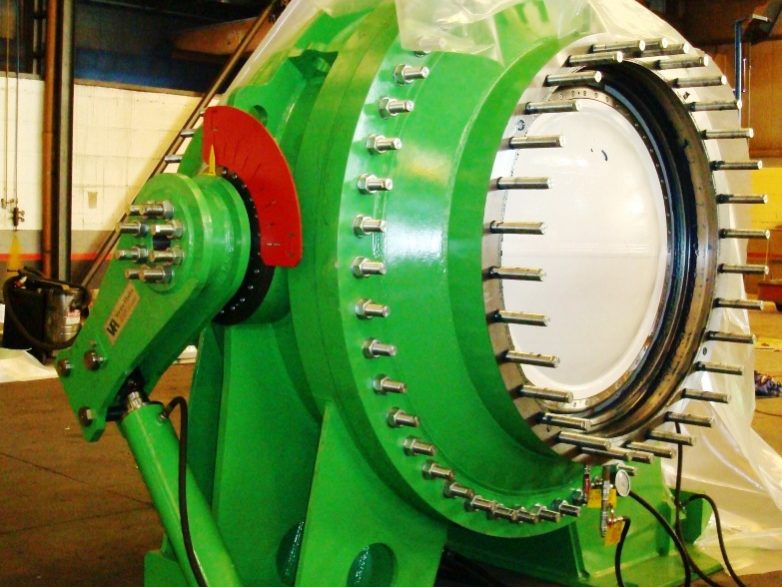

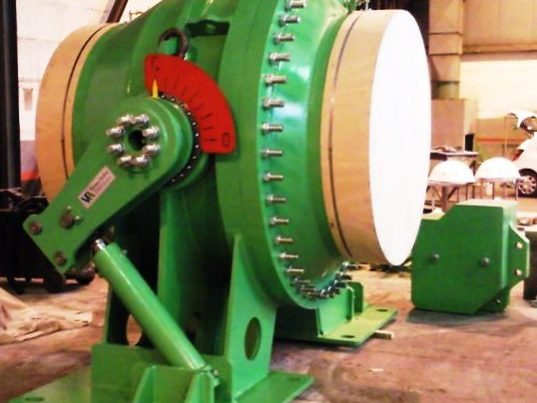

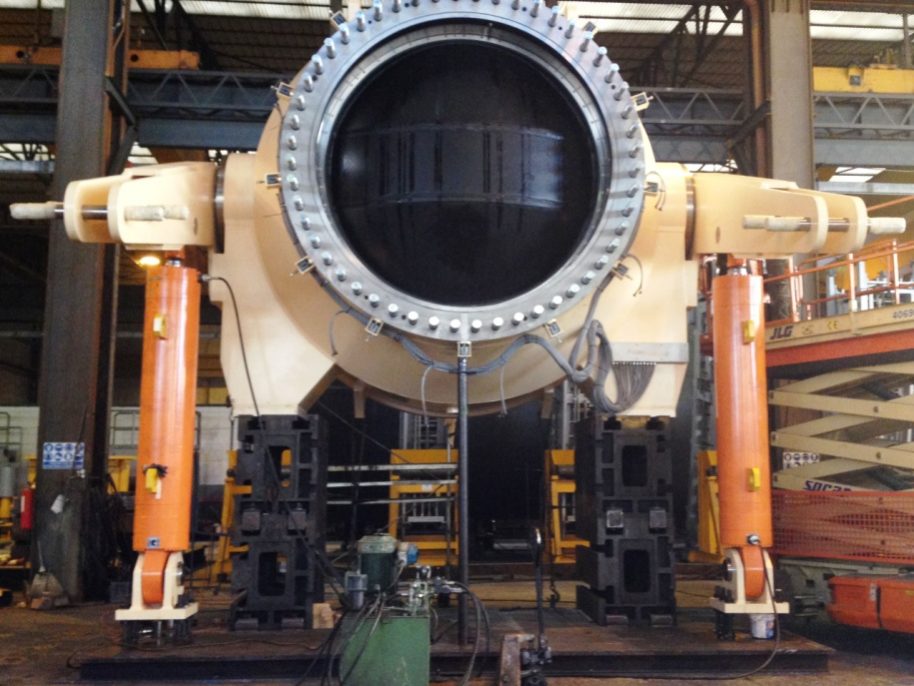

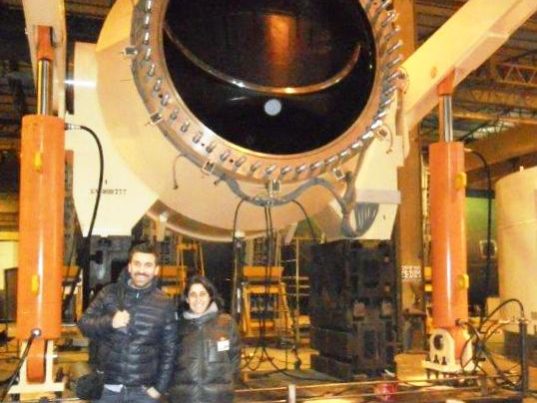

#1 ou #2 vérins hydrauliques qui peuvent être :

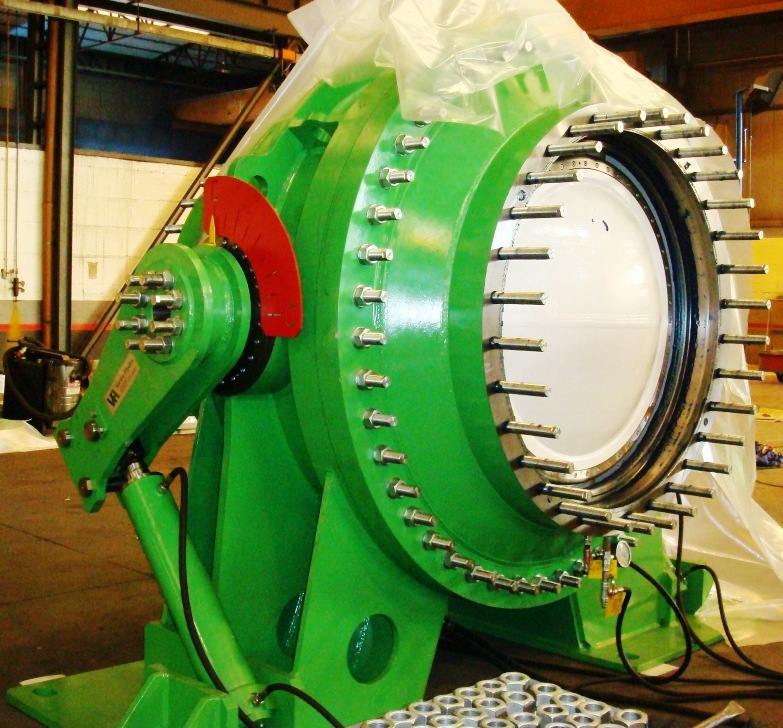

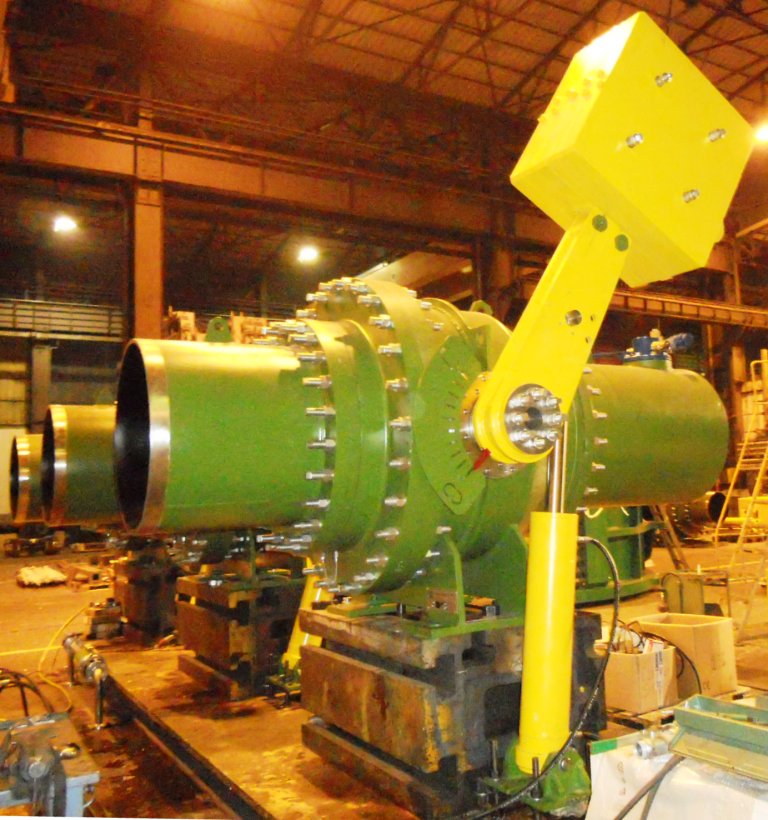

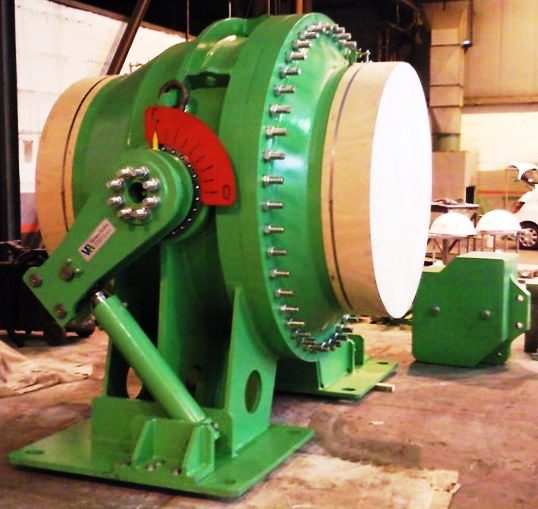

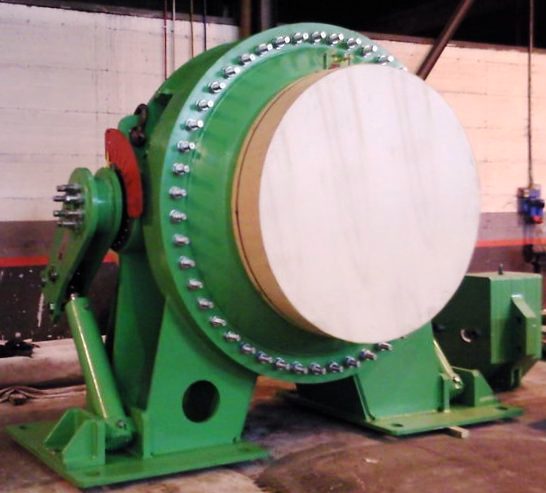

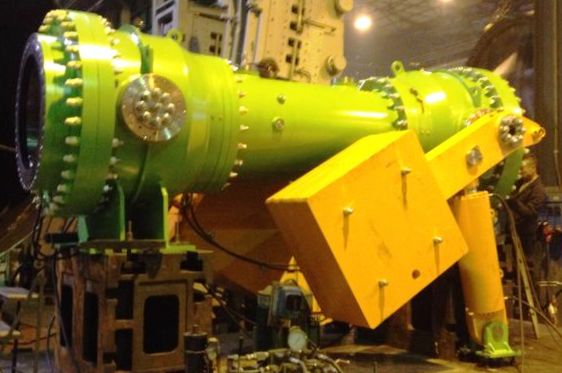

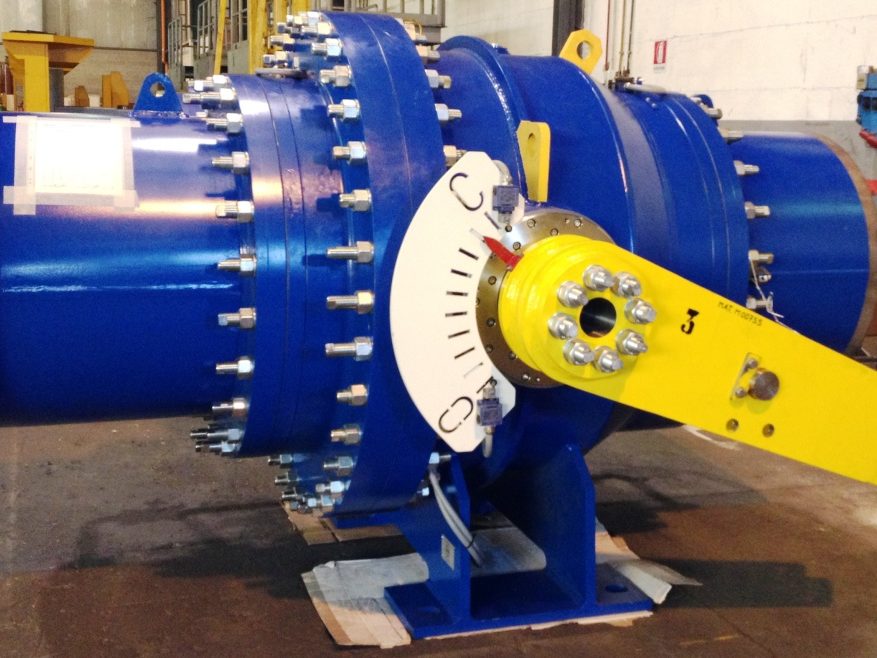

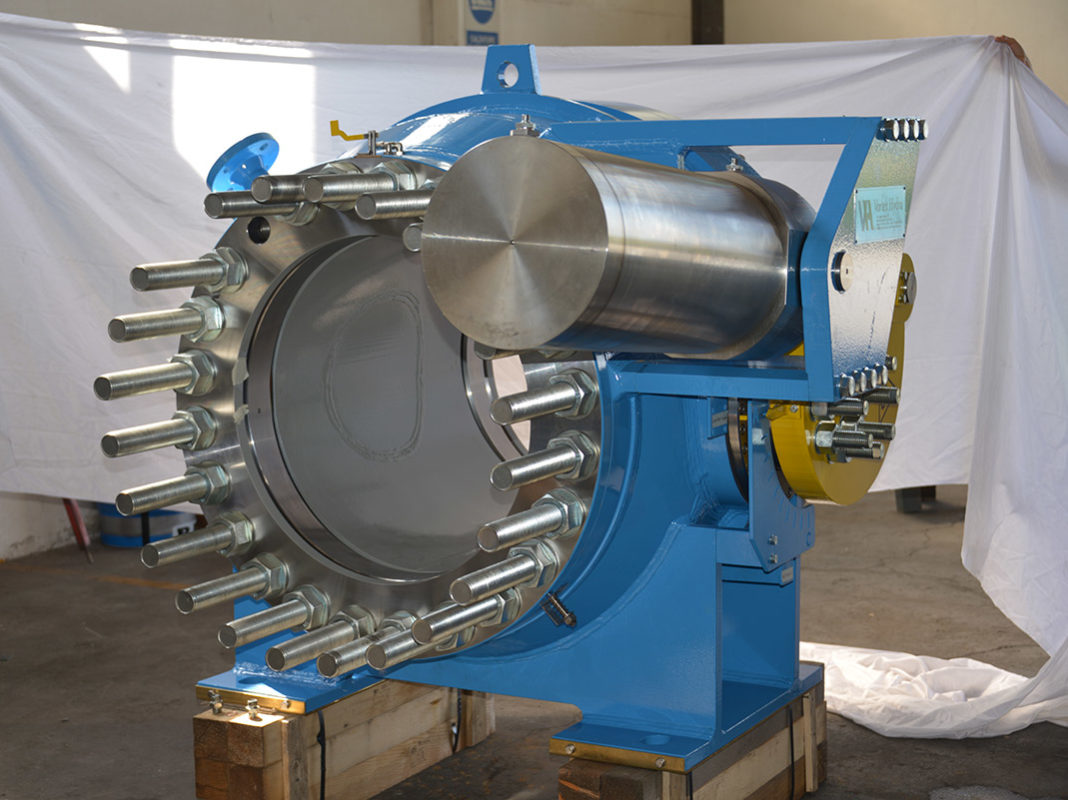

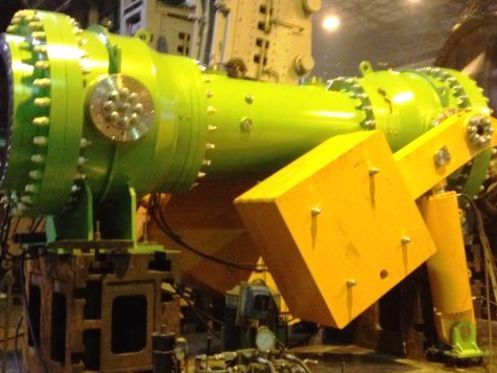

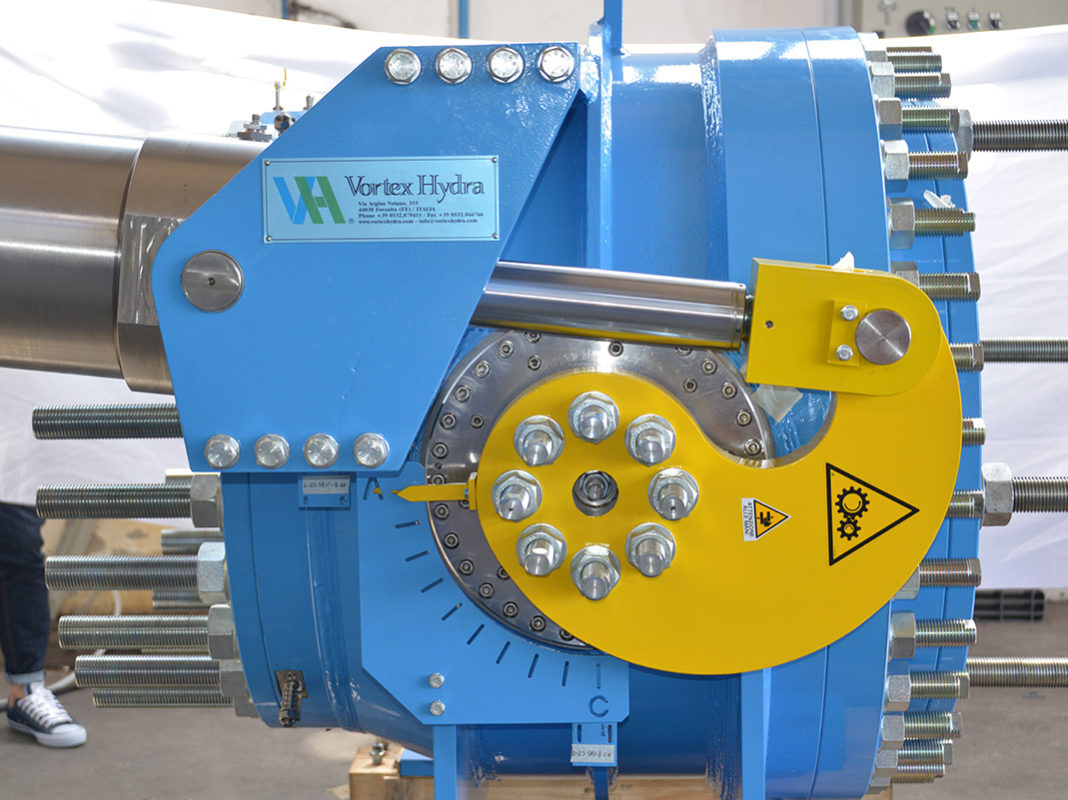

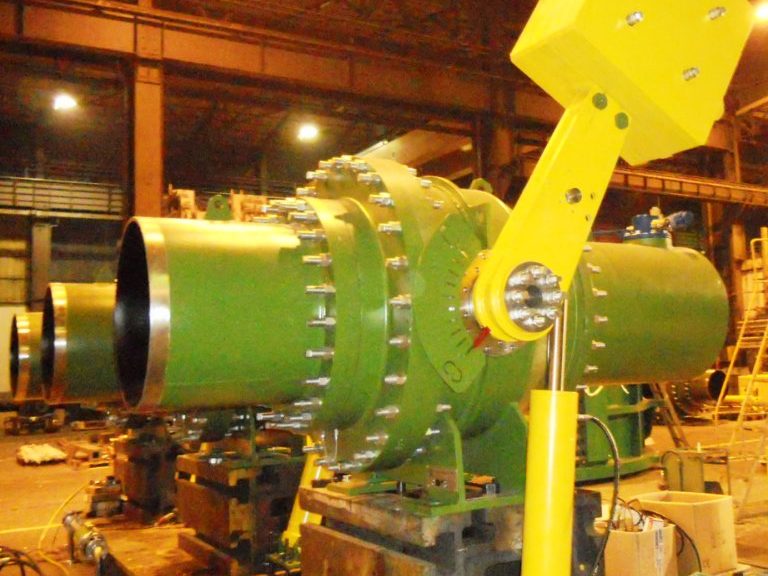

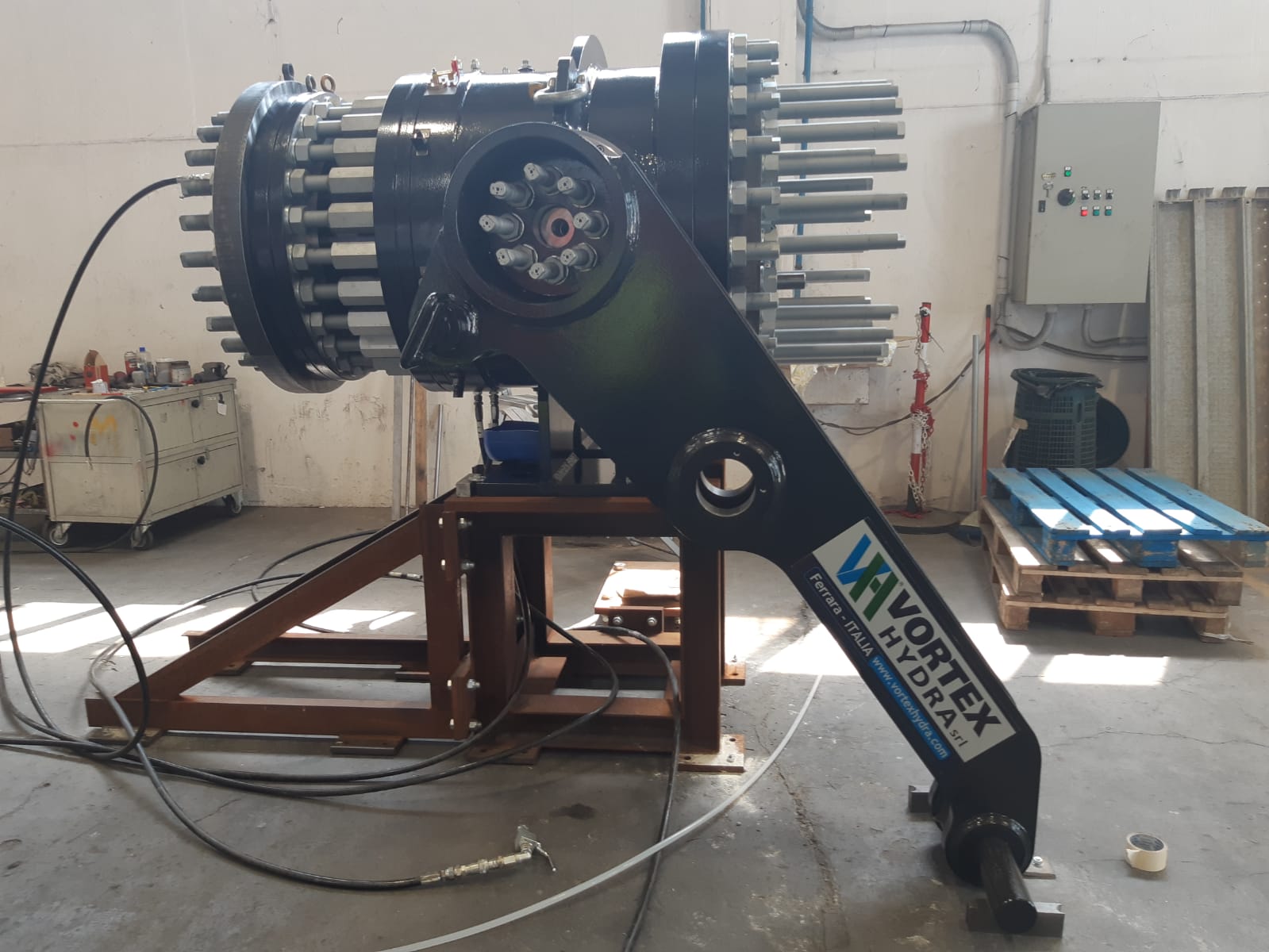

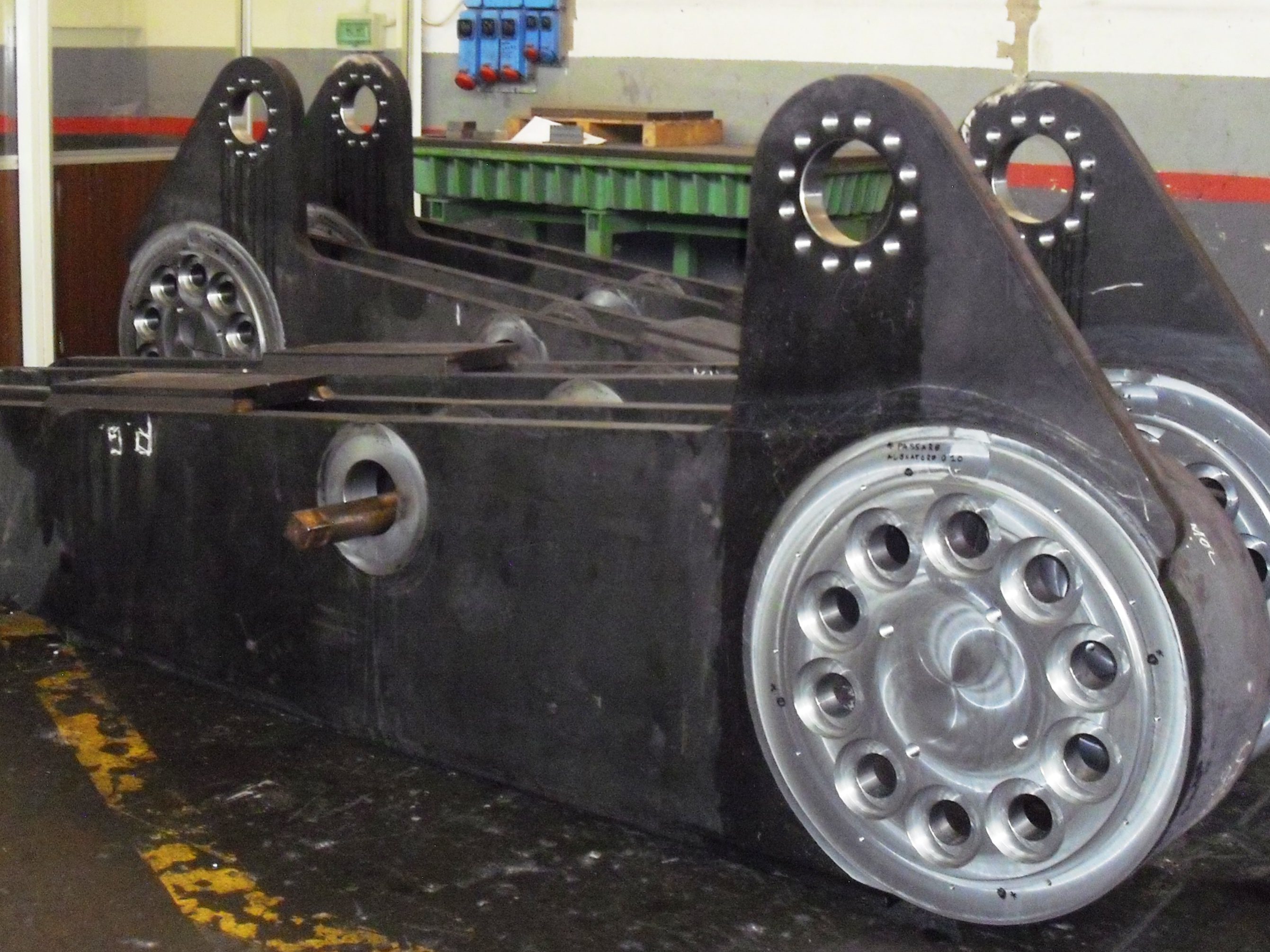

A) à simple effet : ouverture par huile sous pression, fermeture par contrepoids ;
B) à double effet : ouverture et fermeture par huile sous pression ;
C) double effet : ouverture par huile sous pression, fermeture par l’eau de la conduite forcée ;



Faibles pertes de charge

La vanne en position ouverte a approximativement les mêmes pertes de charge que celles qui se produiraient dans une longueur de tuyau équivalente.

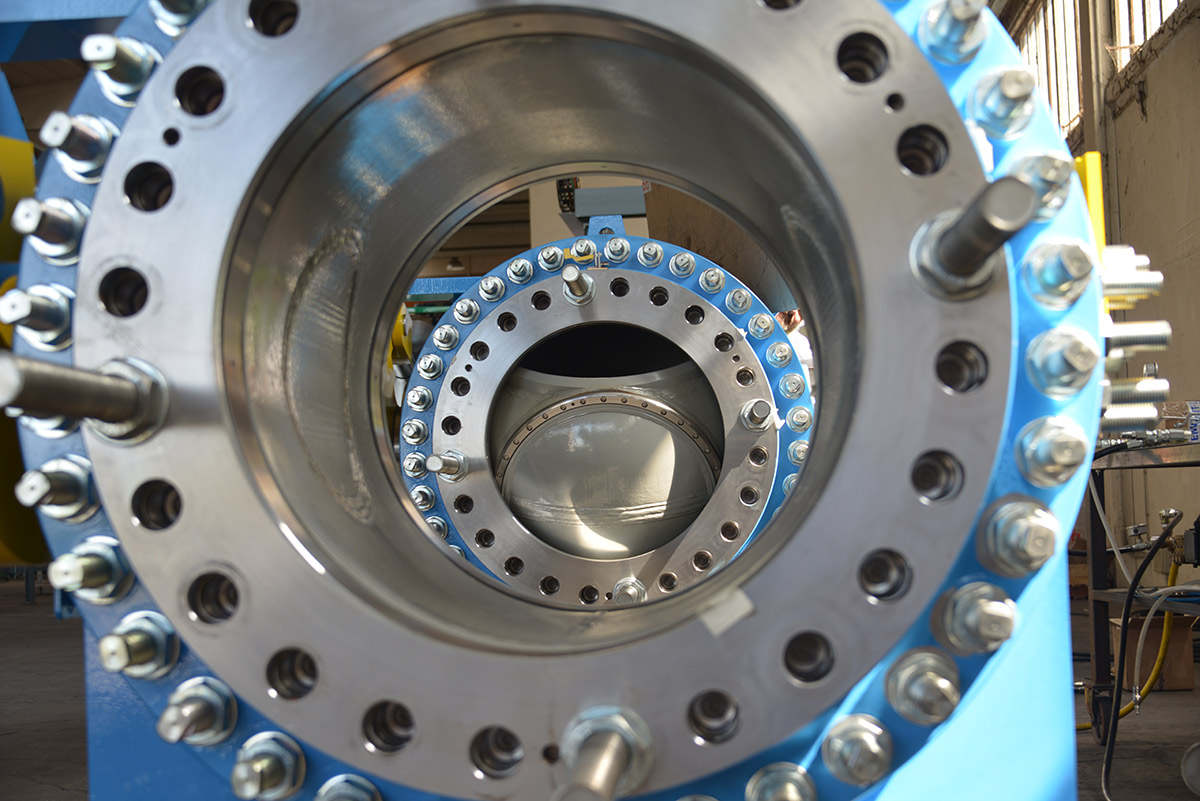

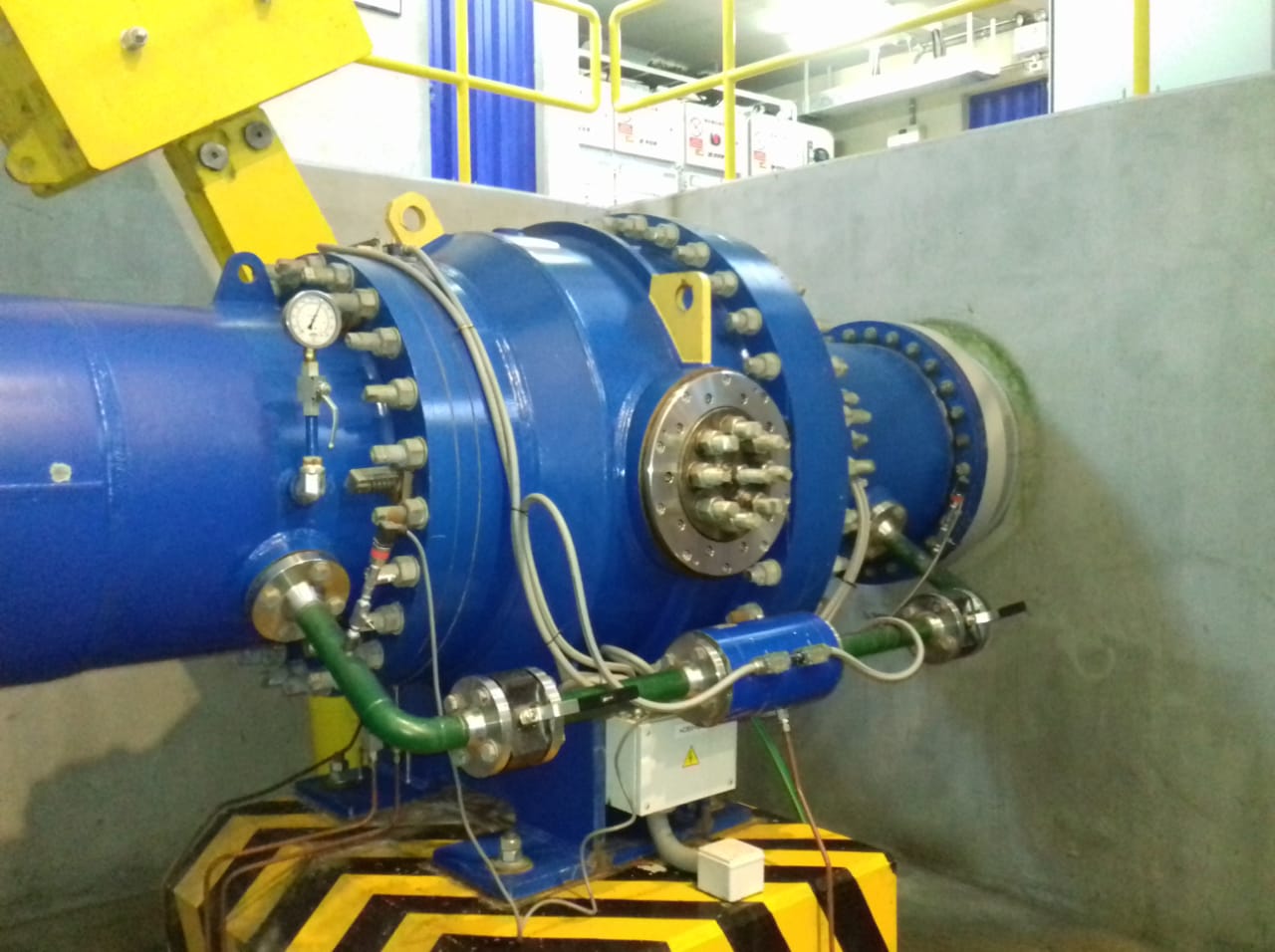

Double système d’étanchéité :

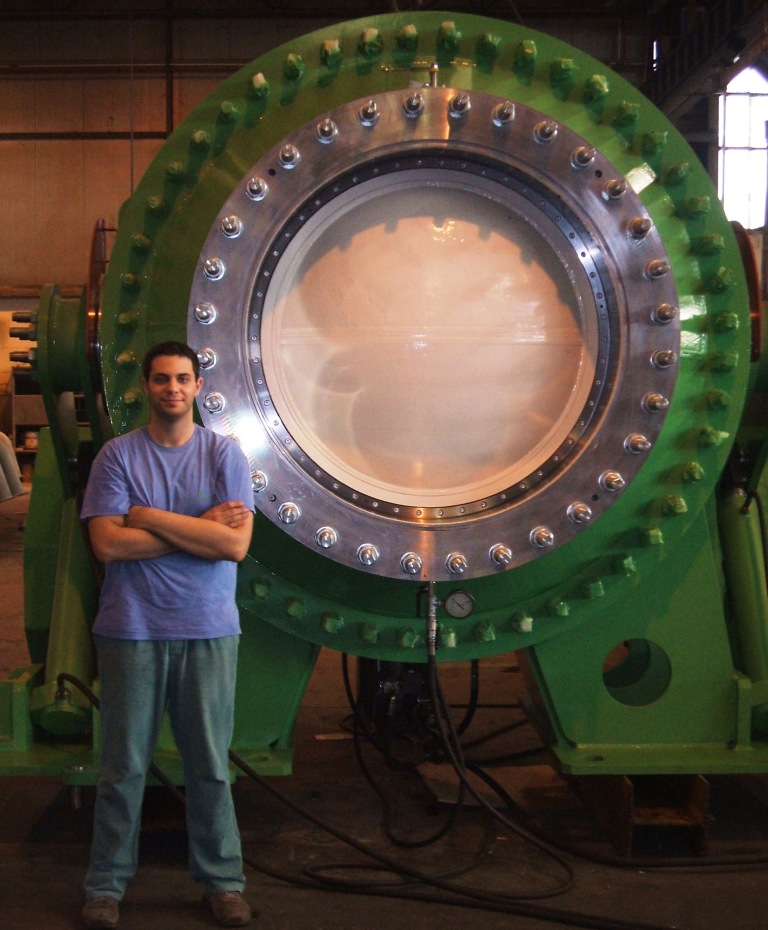

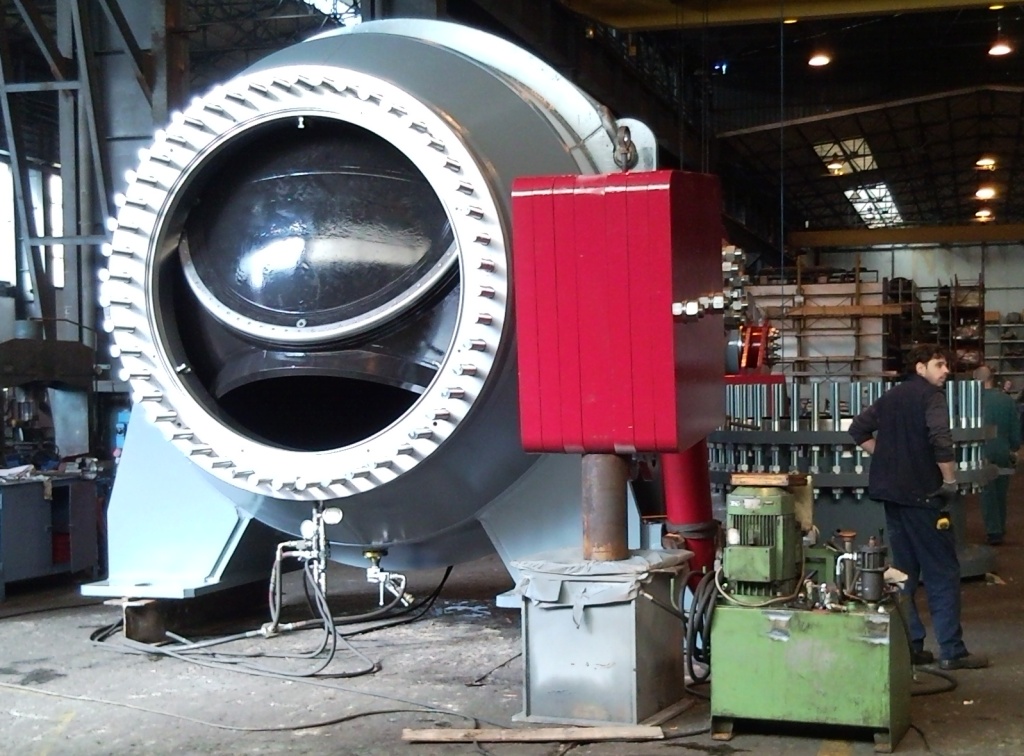

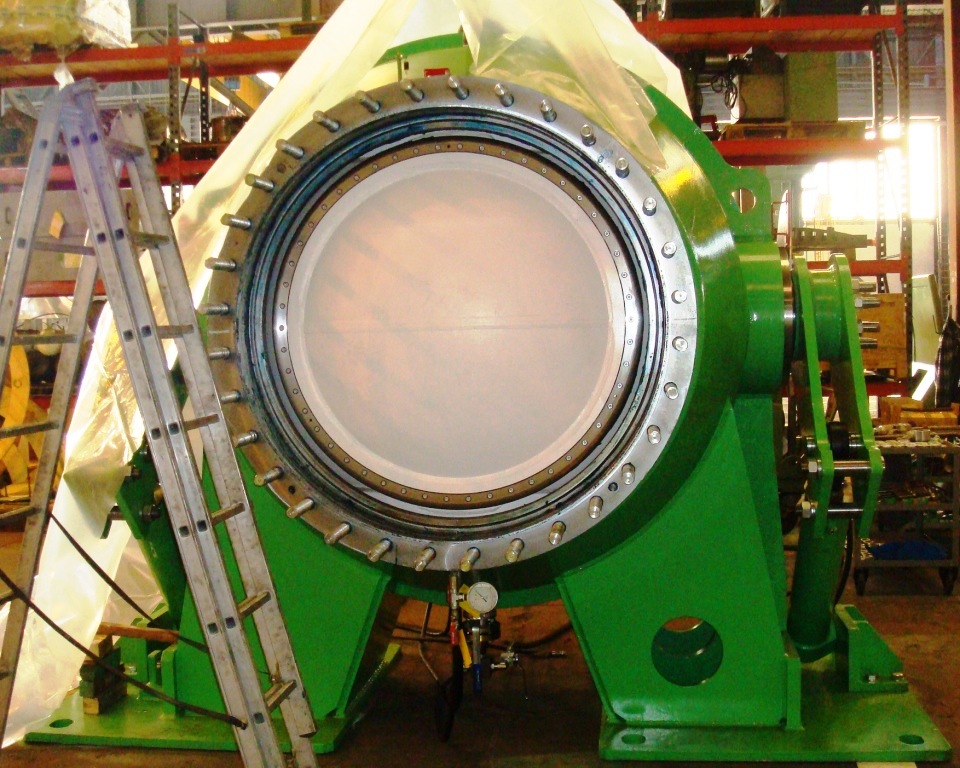

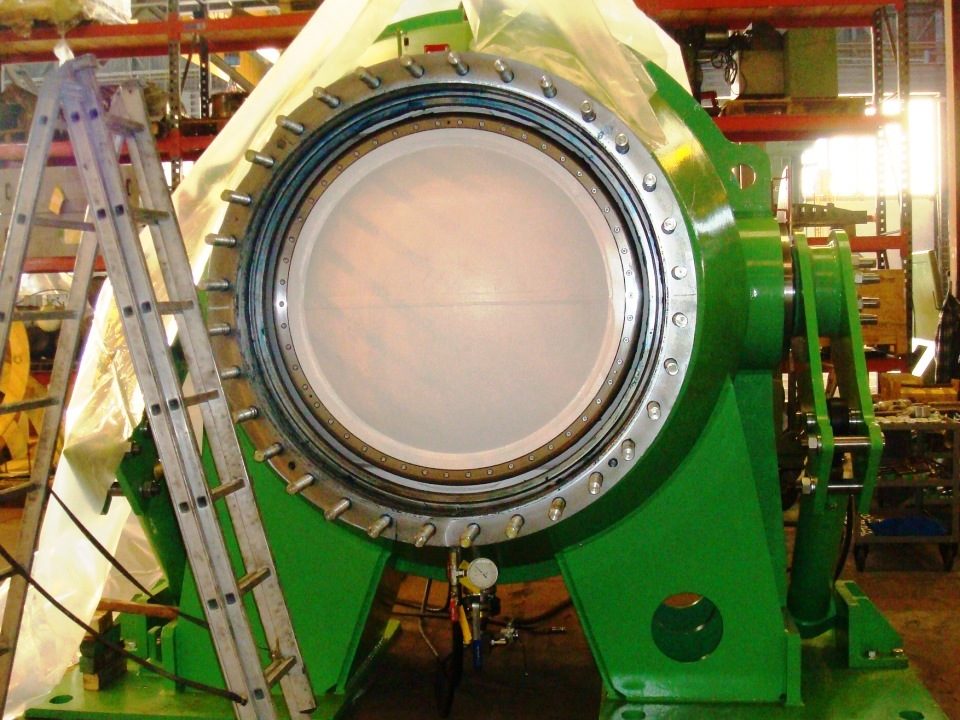

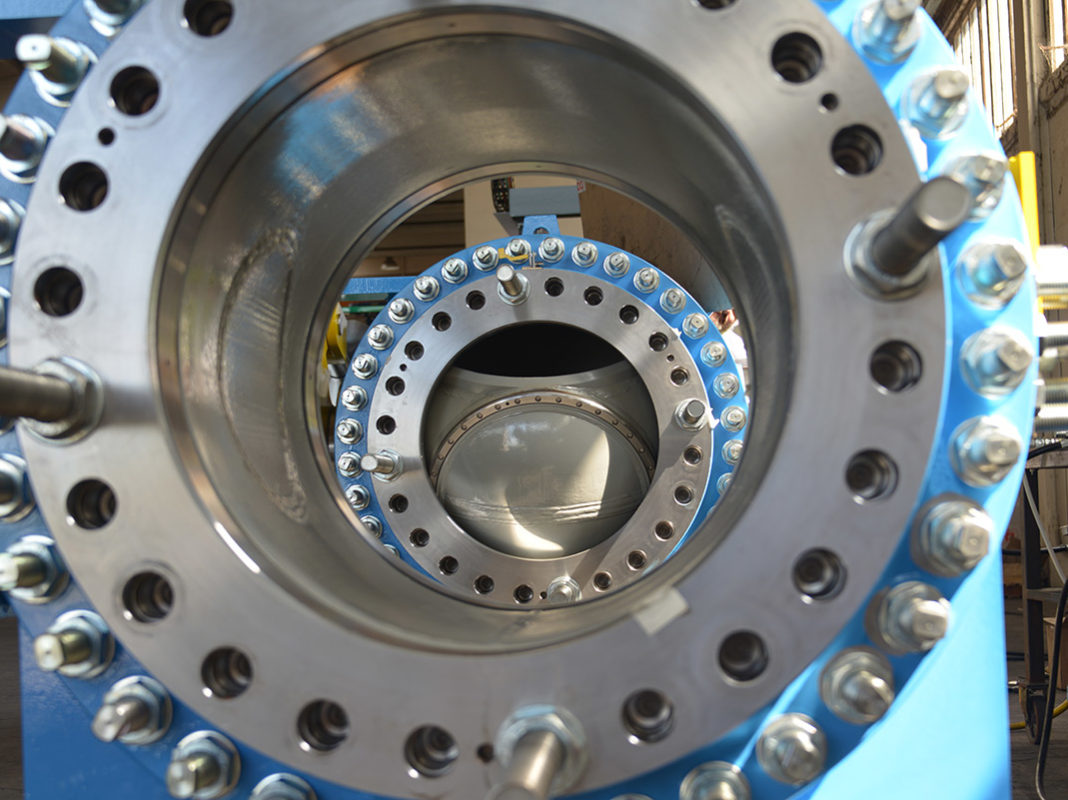

  • la vanne est équipée d’un système d’étanchéité de service et d’un système d’étanchéité d’entretien, tous deux constitués d’une bague d’étanchéité mobile, logée dans le corps de la vanne, qui se ferme contre une bague de contre-siège boulonnée sur l’obturateur de la vanne ;
  • le système d’étanchéité de service et d’entretien sont actionnés par une conduite d’eau sous pression, correctement contrôlée par un circuit de contrôle de l’eau dédié ;
  • la bague d’étanchéité et la bague de siège sont toutes deux en acier inoxydable de différentes duretés.

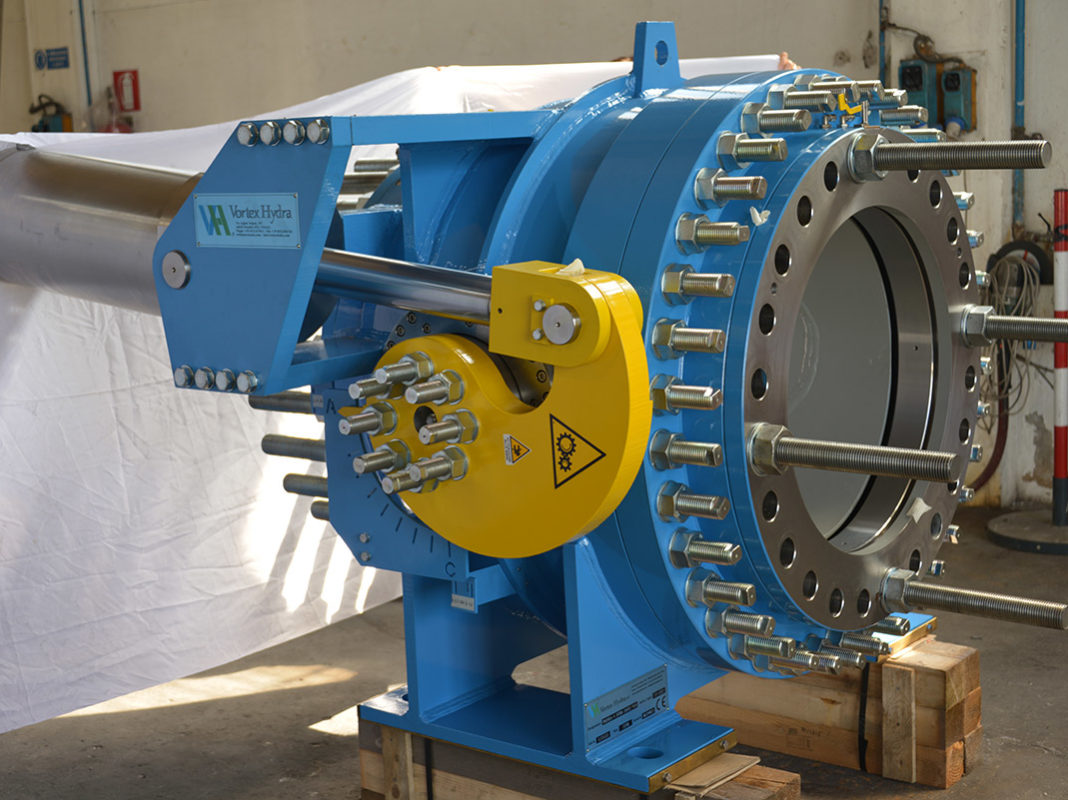

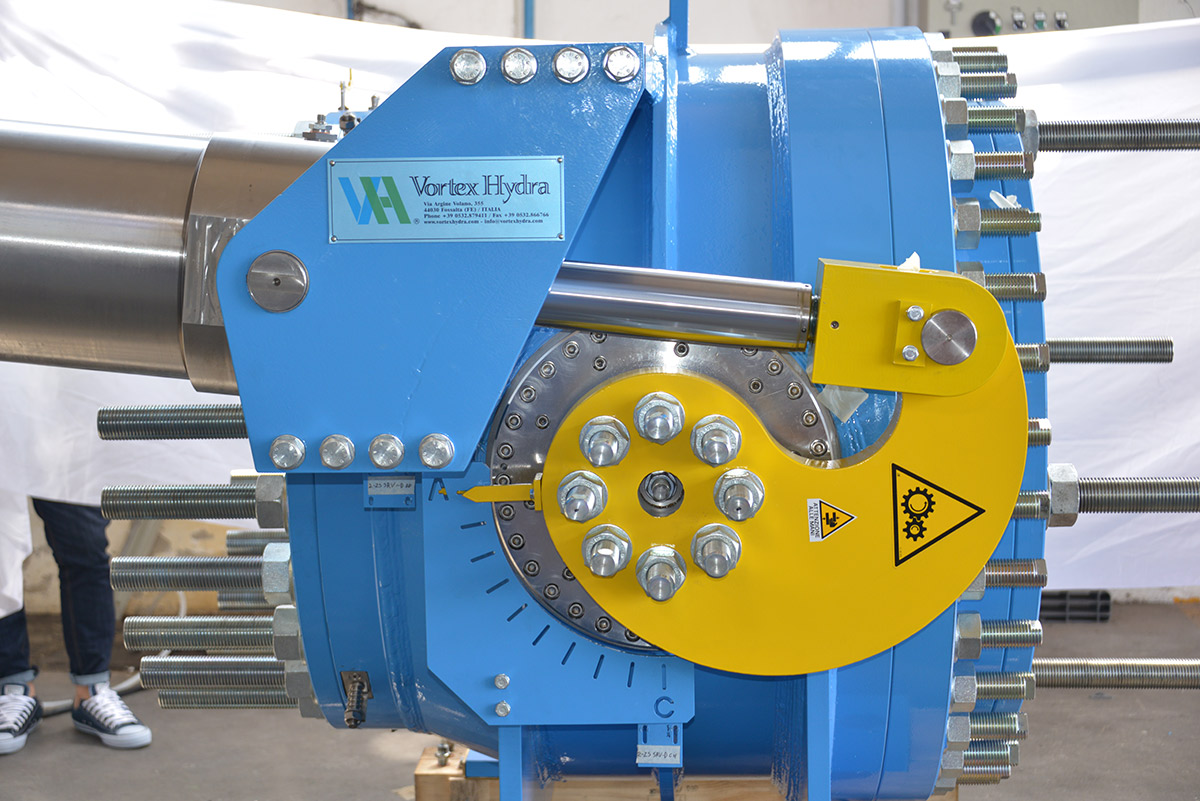

  • En option, l’étanchéité d’entretien peut être verrouillable mécaniquement ;

Possibilité de fournir un ensemble complet d’accessoires :

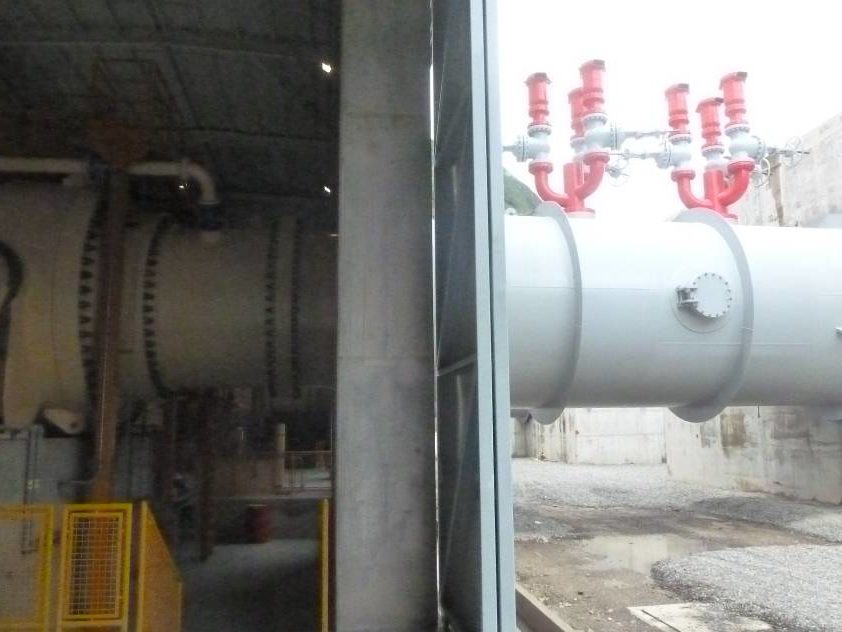

  • Système de bypass ;
  • Tuyau de raccordement amont ;
  • Manchette de démontage ;
  • Circuit de contrôle de l’eau ;

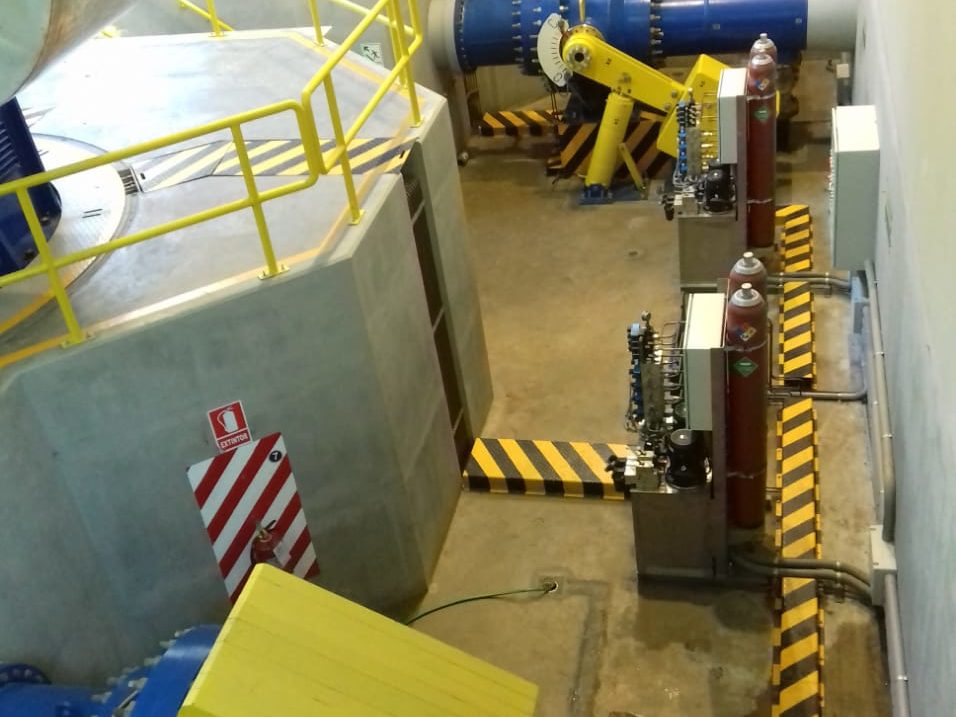

  • Unité hydraulique ;
  • Armoire électrique ;
  • Pièces de rechange d’origine ;

Toutes les phases de construction, de la conception aux essais, sont réalisées par Vortex Hydra conformément au système de gestion de la qualité UNI EN ISO 9001.



Gamme de dimensions Vortex Hydra :

  • Diamètre jusqu’à DN3000
  • Pression jusqu’à PN160



MATÉRIAUX PRINCIPAUX
