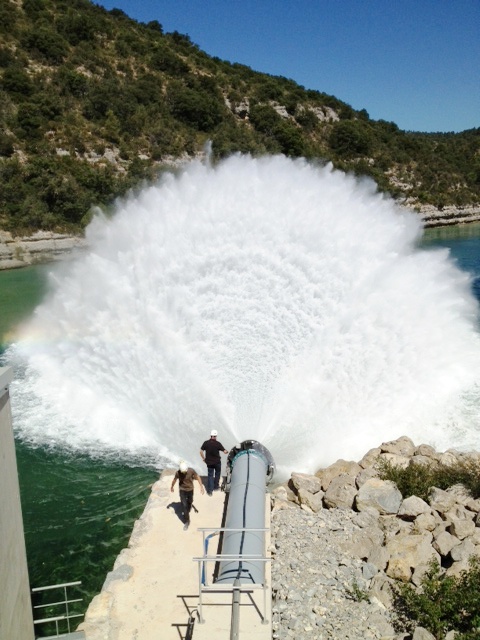

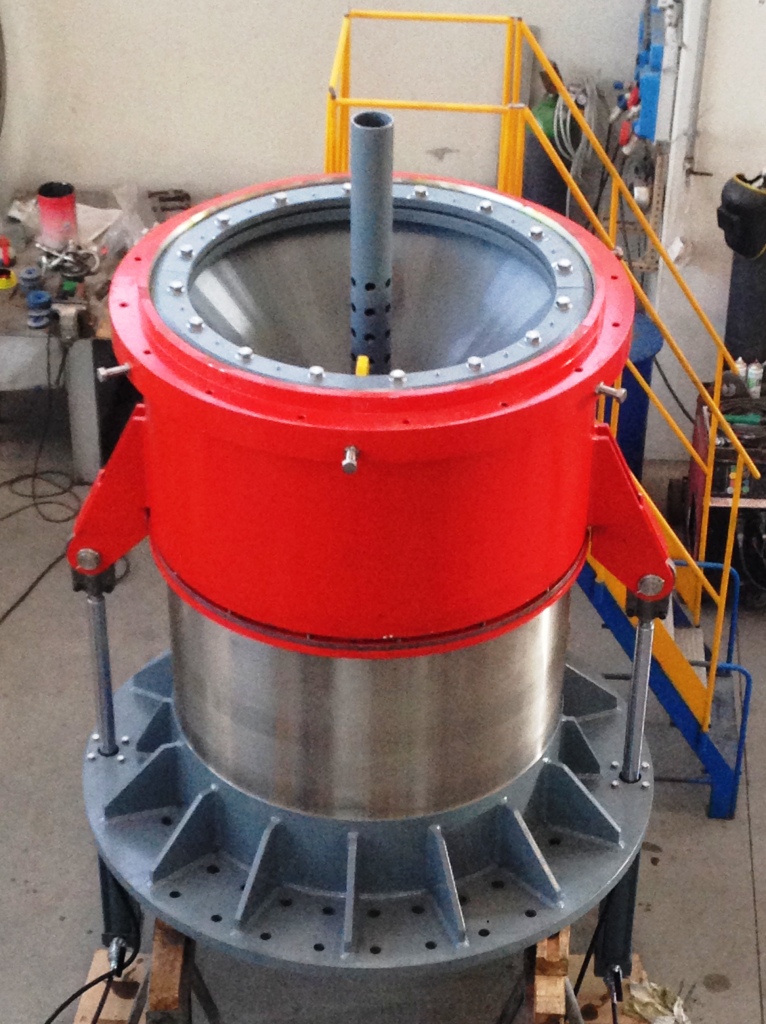

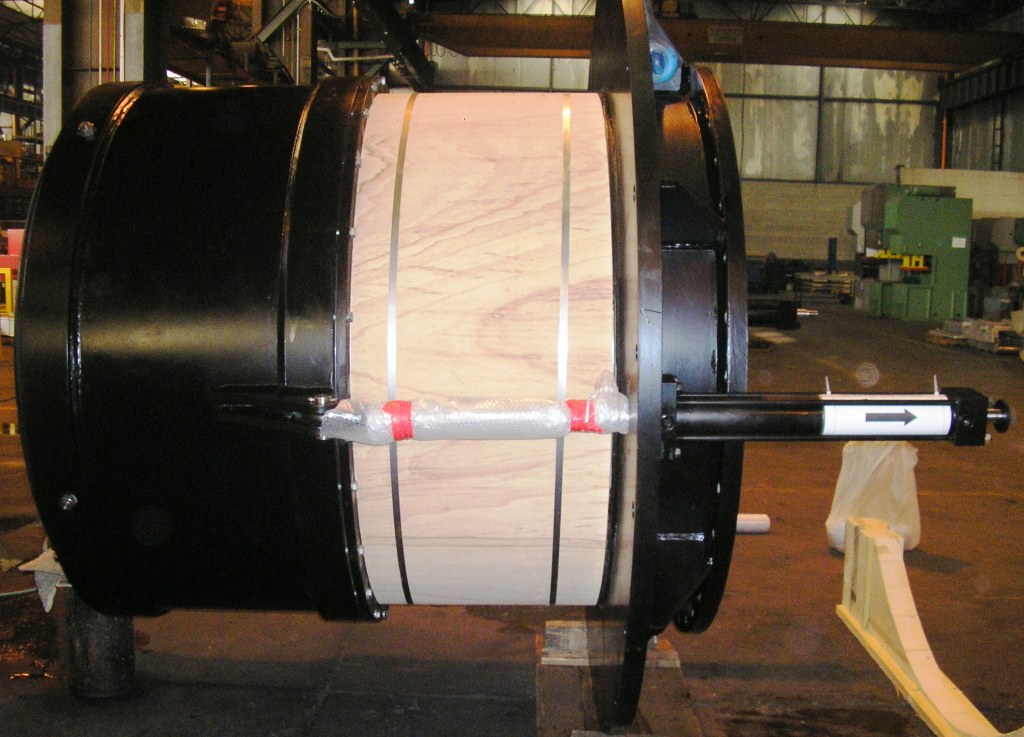

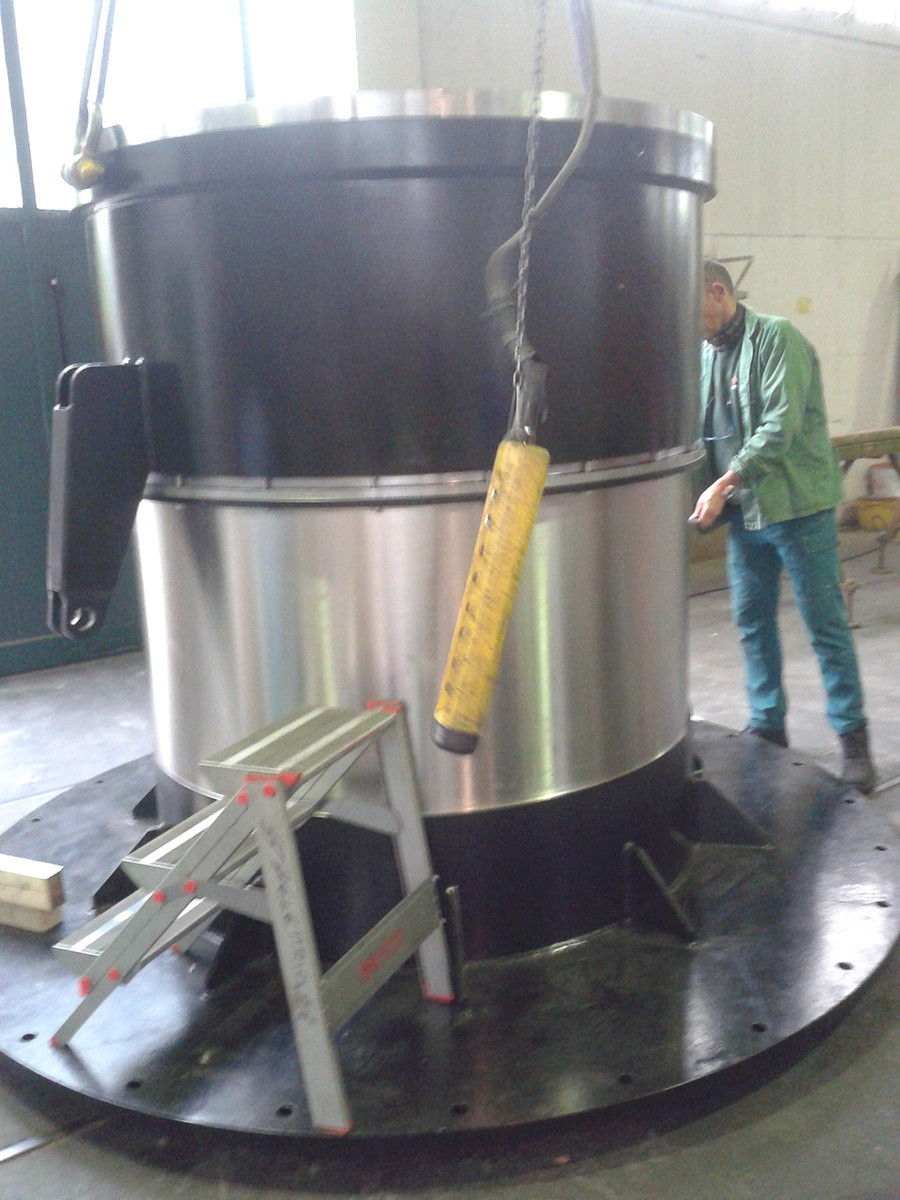

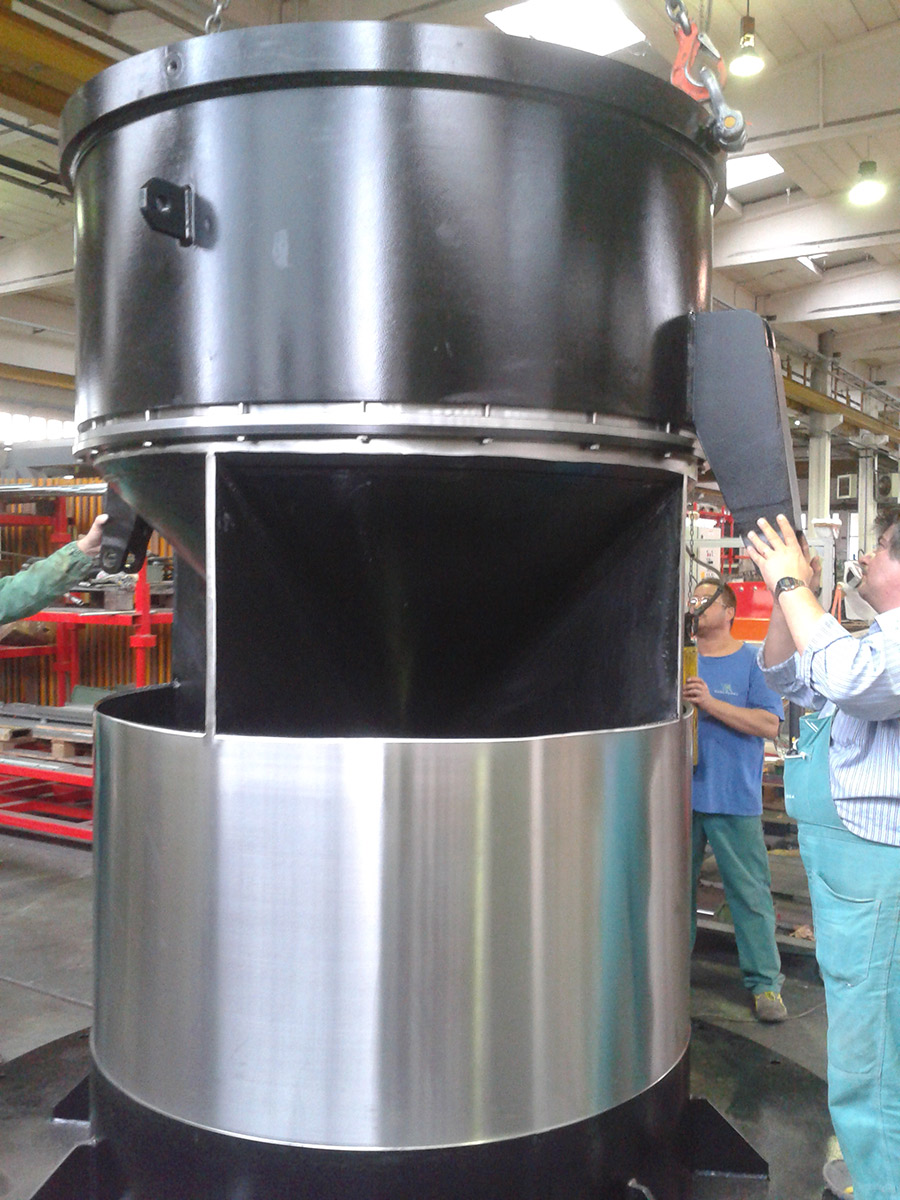

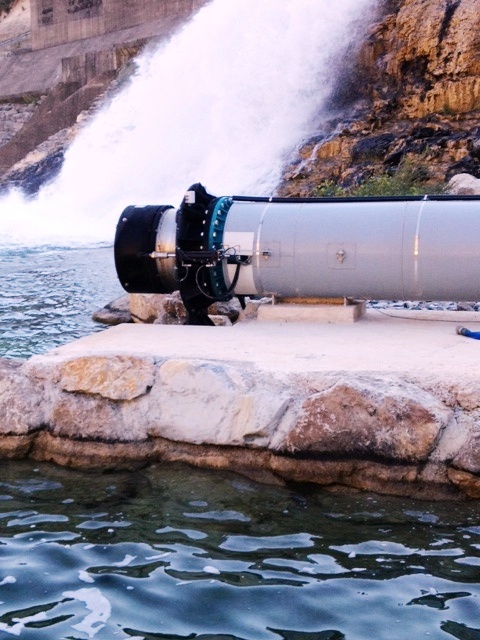

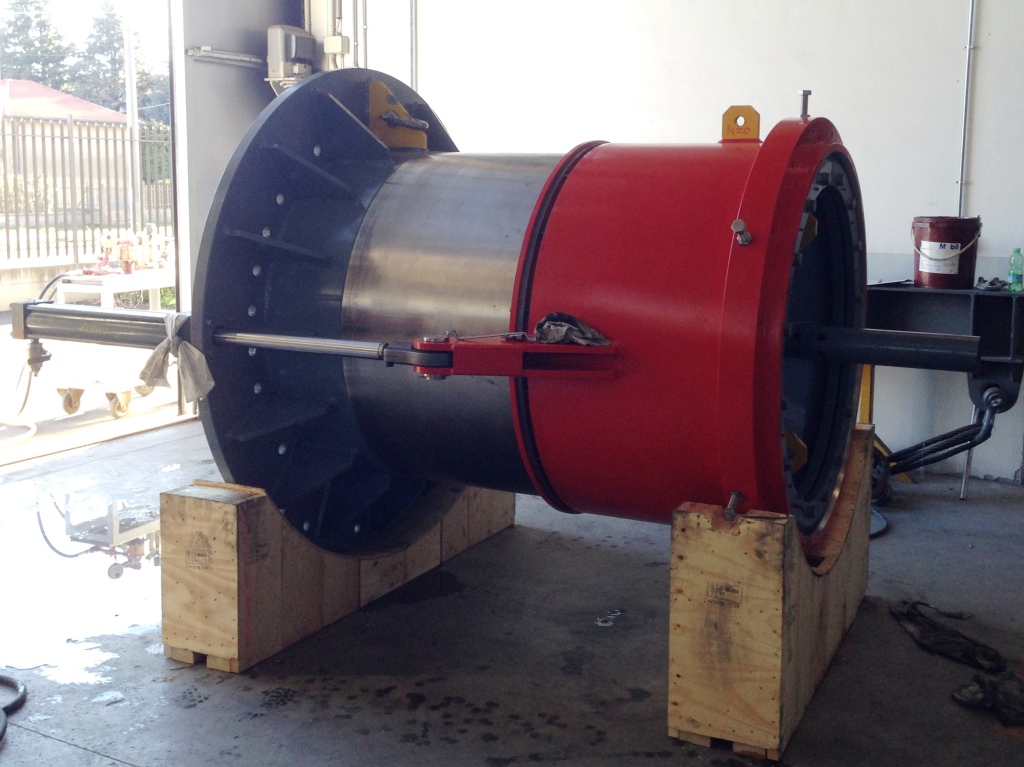

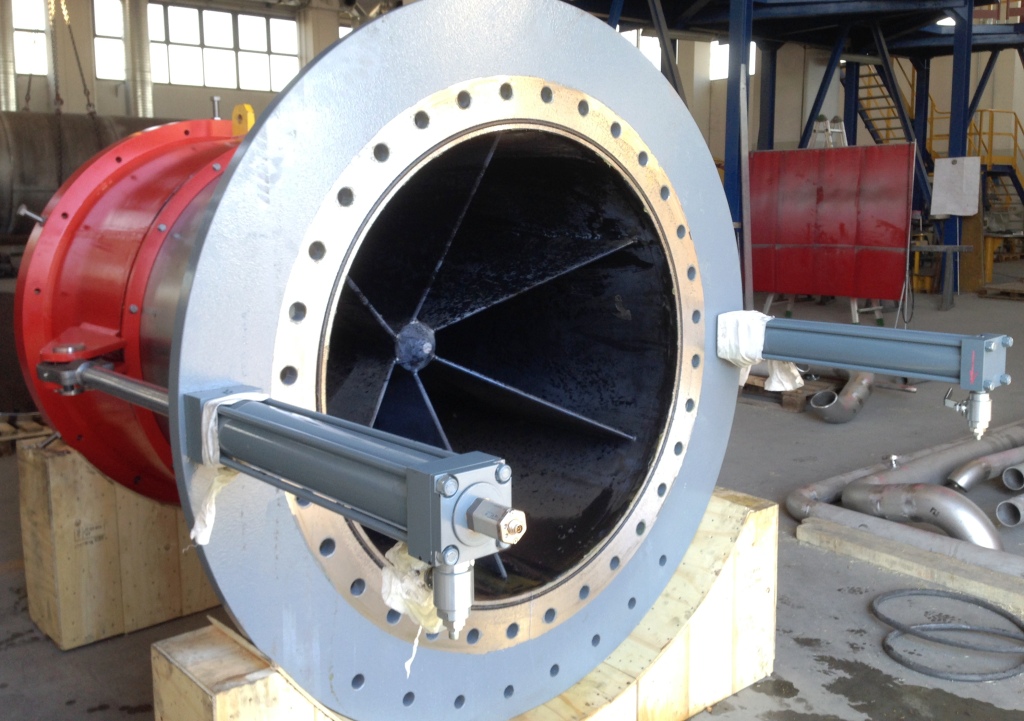

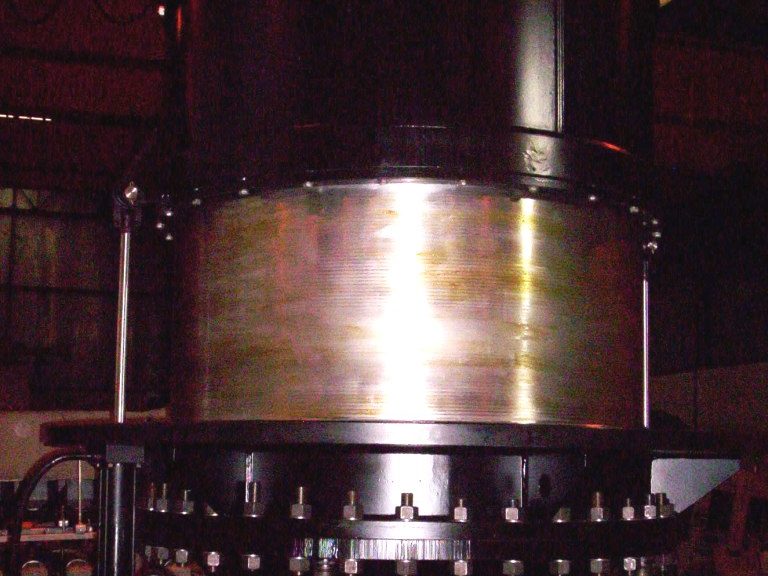

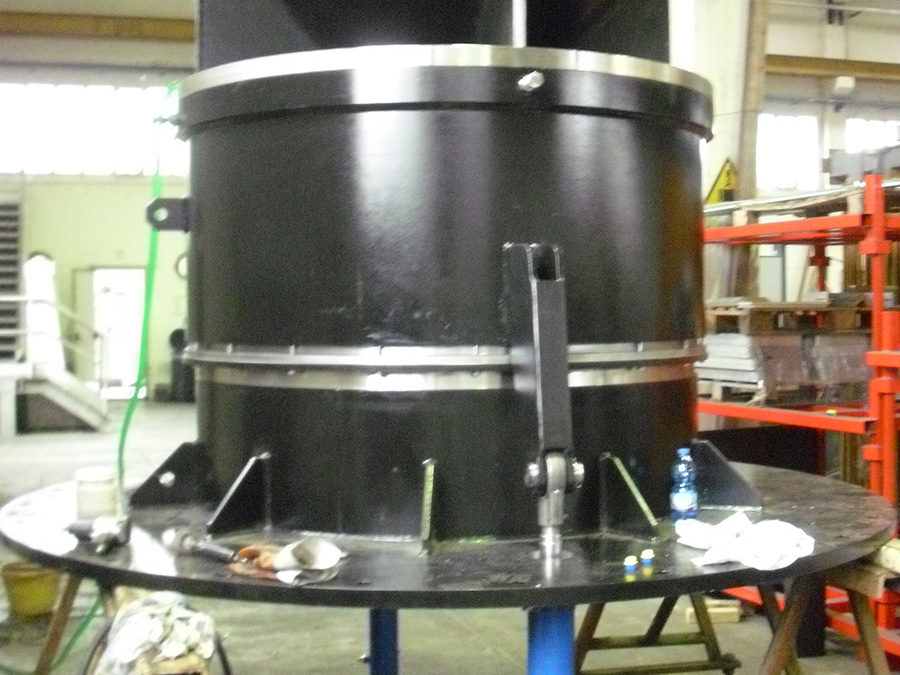

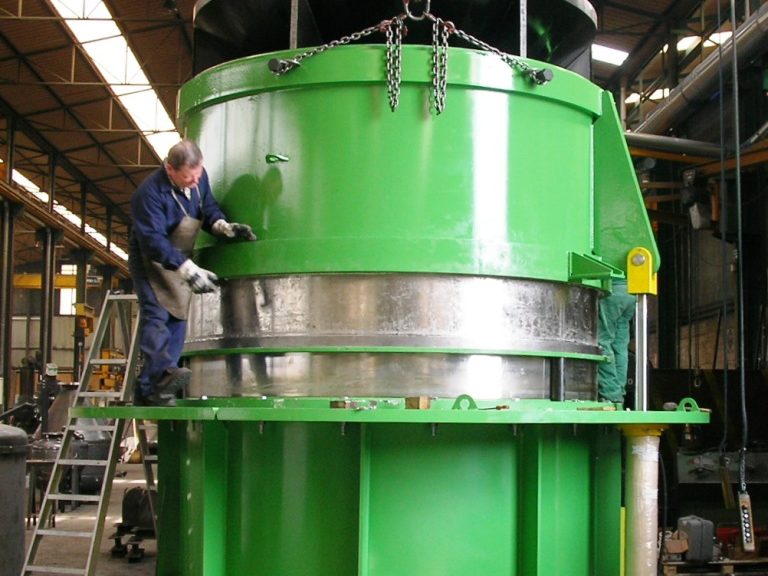

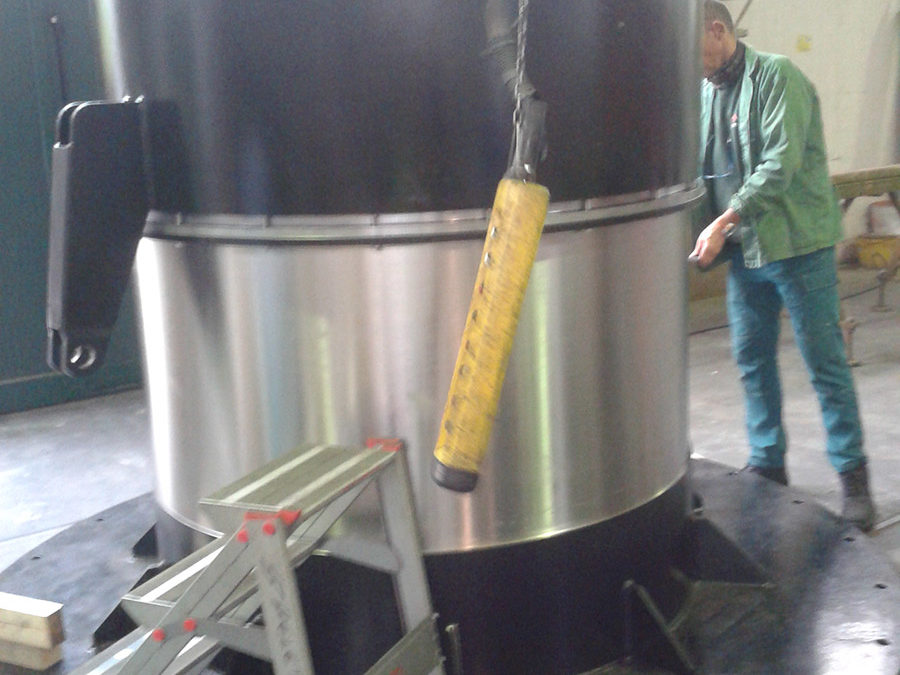

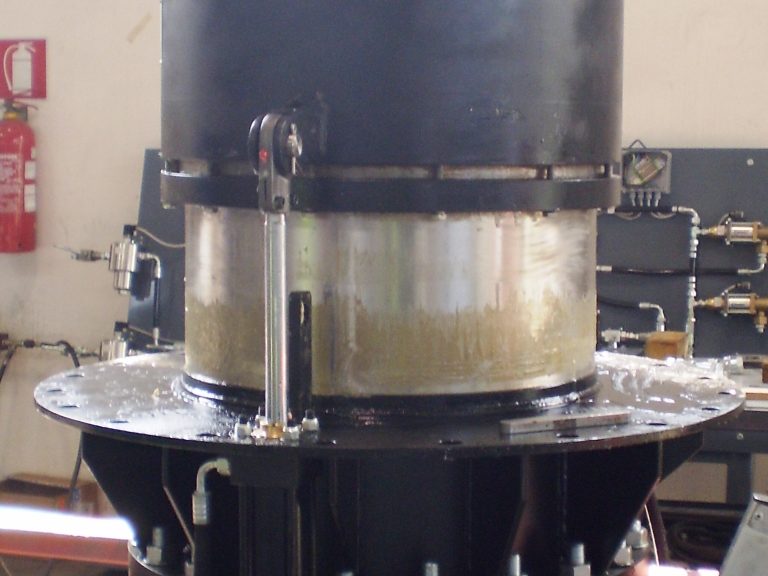

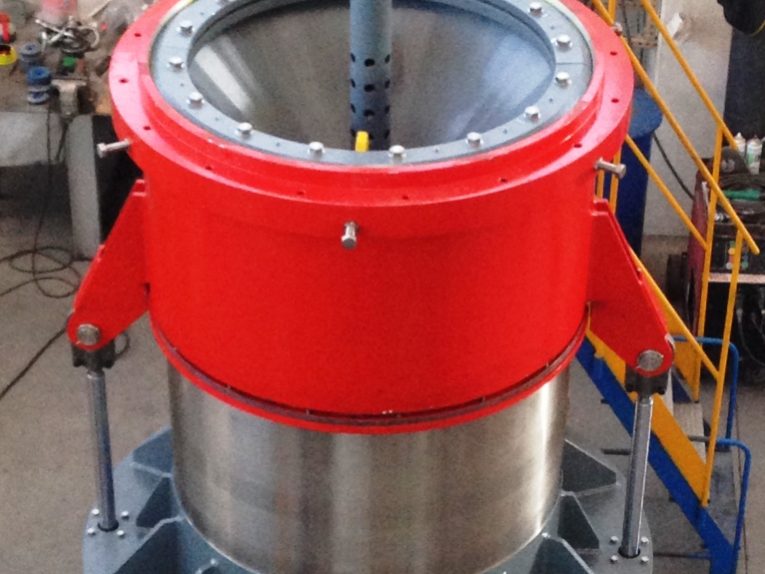

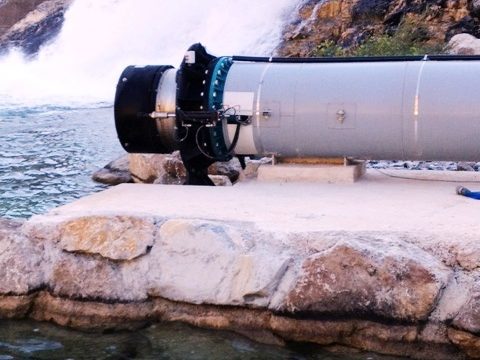

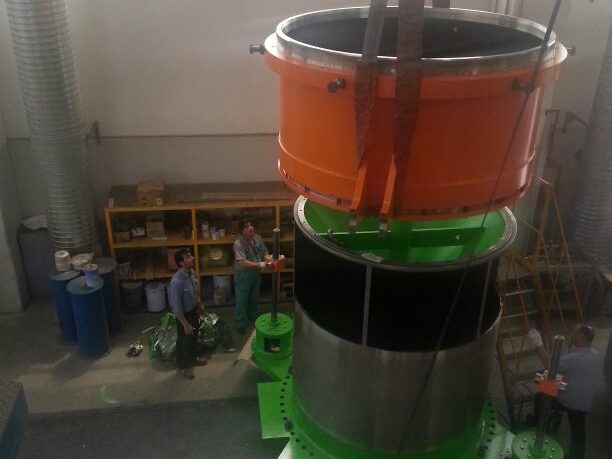

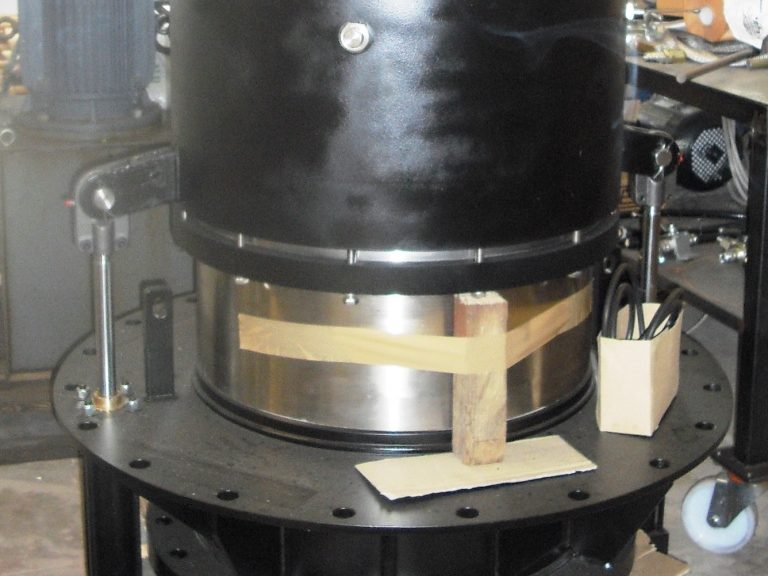

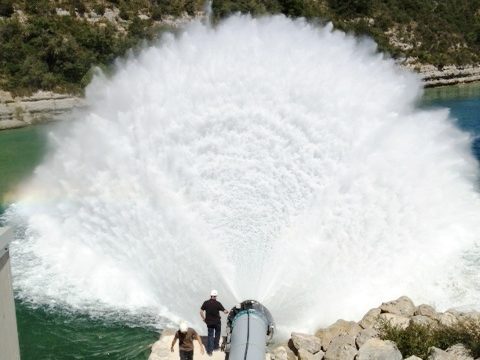

Les vannes à jet creux sont principalement utilisées dans les applications qui nécessitent que l’eau soit déchargée librement dans l’atmosphère à des débits contrôlés. Ce type de vanne dissipe d’énormes quantités d’énergie en brisant l’eau en un grand jet creux en expansion.

Les vannes à jet creux sont conçues pour fonctionner à des débits contrôlés variables entre complètement ouvert et complètement fermé sans créer de vibrations dommageables.

Bien que l’objectif principal de ce type de vanne soit le rejet libre d’eau dans l’atmosphère, les vannes à jet creux peuvent également être utilisées pour les opérations de décharge immergée.

Dans le cas où les conditions du site exigent la concentration de l’écoulement d’eau, Vortex Hydra conçoit et fabrique également des concentrateurs de jet appropriés.



Solutions de conception flexibles et sur mesure :

  • Les dimensions de la vanne peuvent être modifiées pour s’adapter aux conditions existantes du site ;
  • Système d’étanchéité : caoutchouc logé dans le métal.



Systèmes d’exploitation polyvalents :

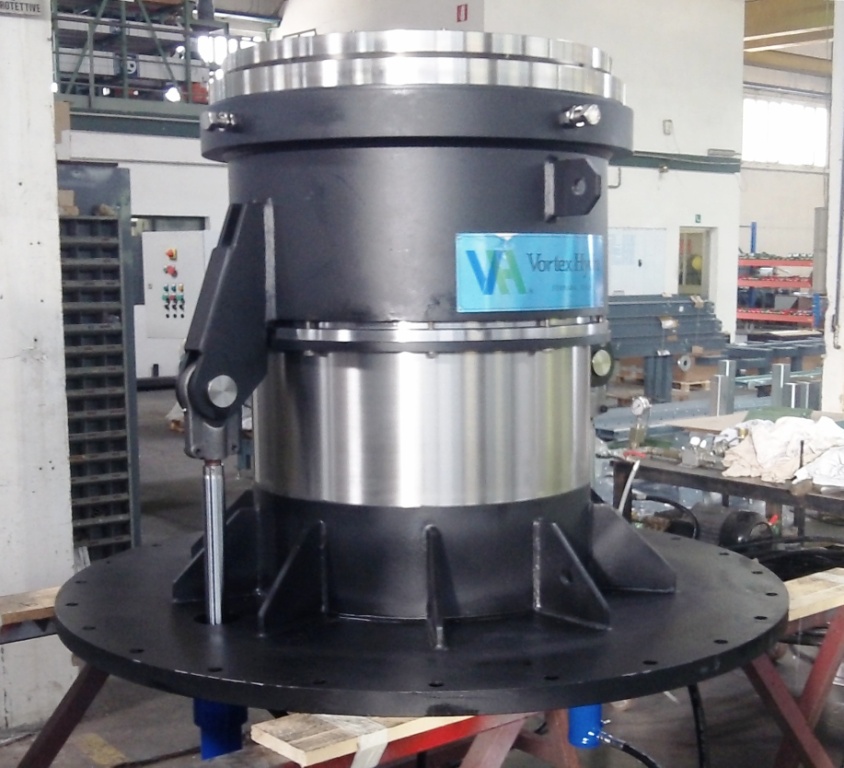

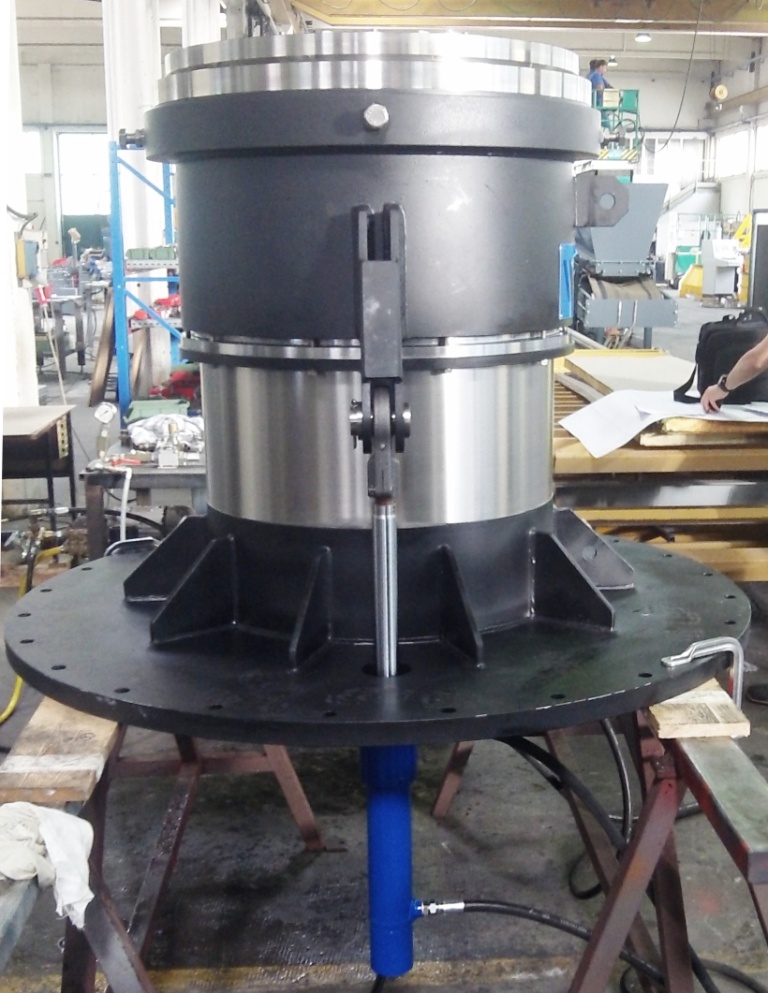

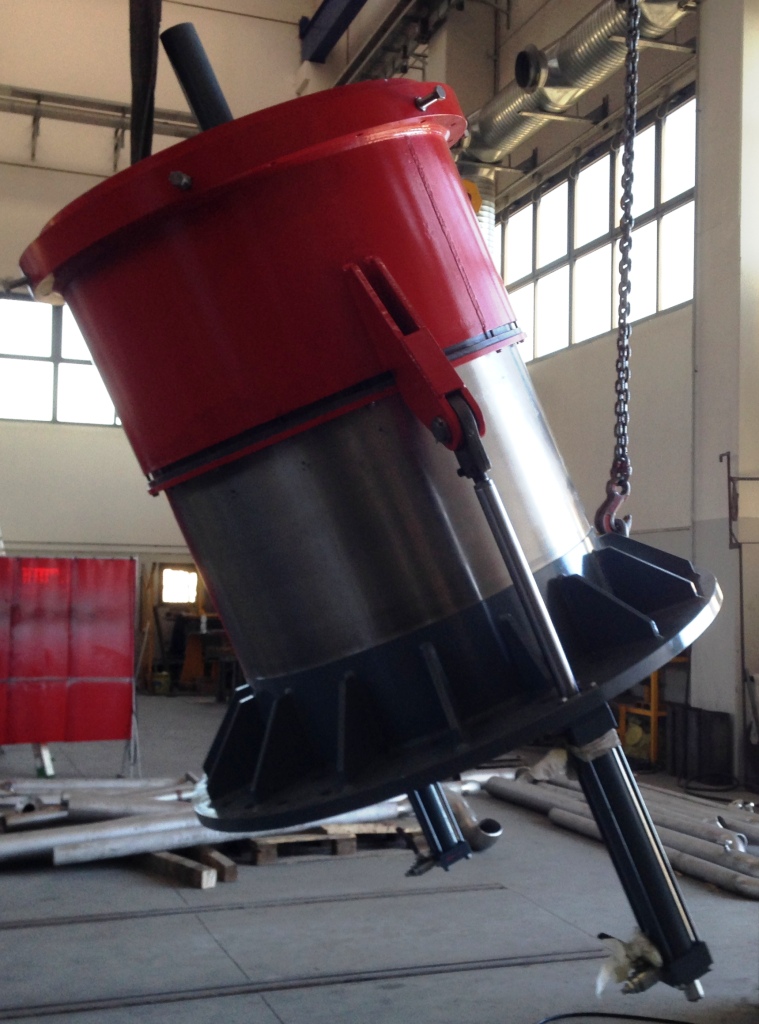

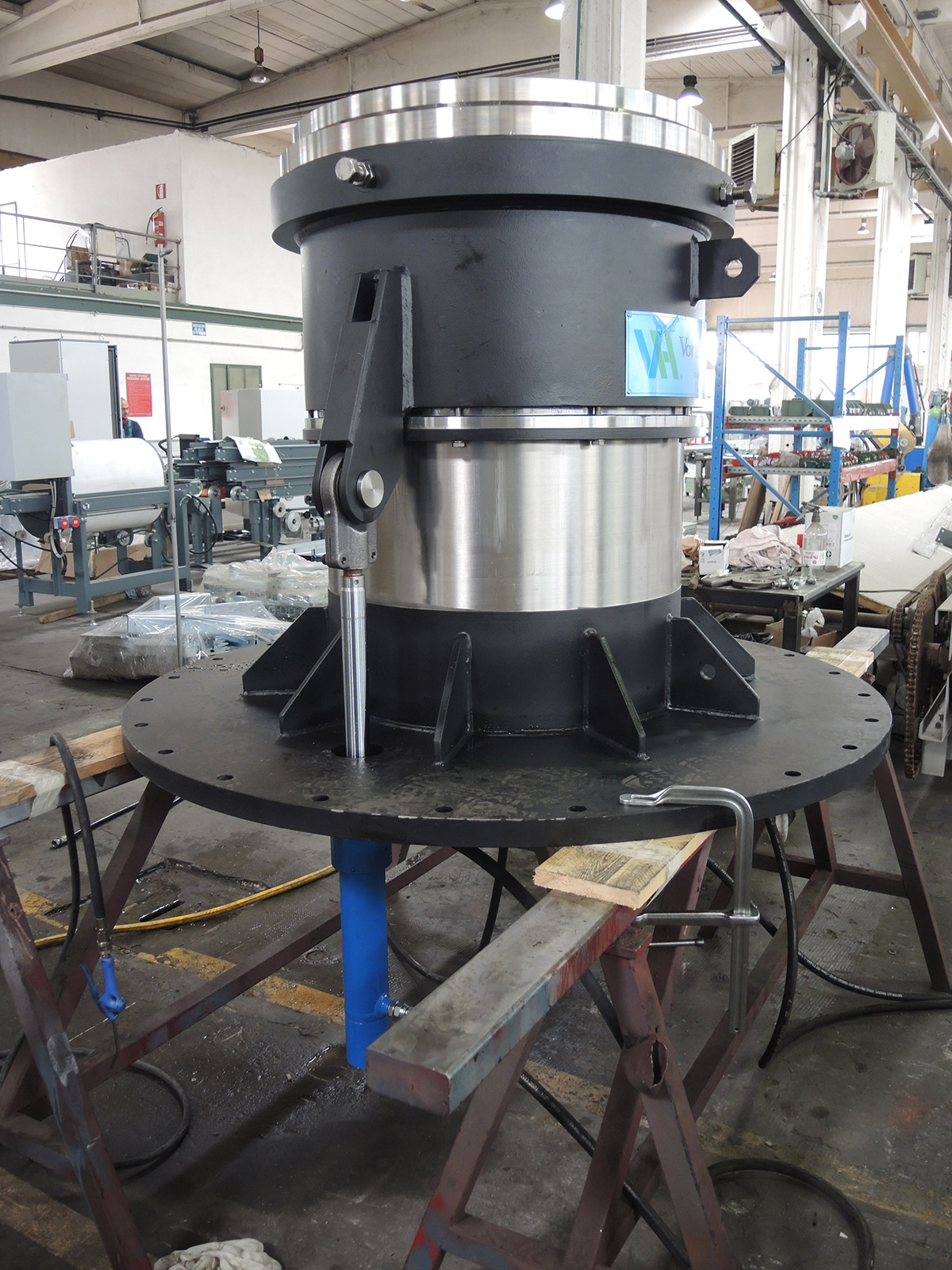

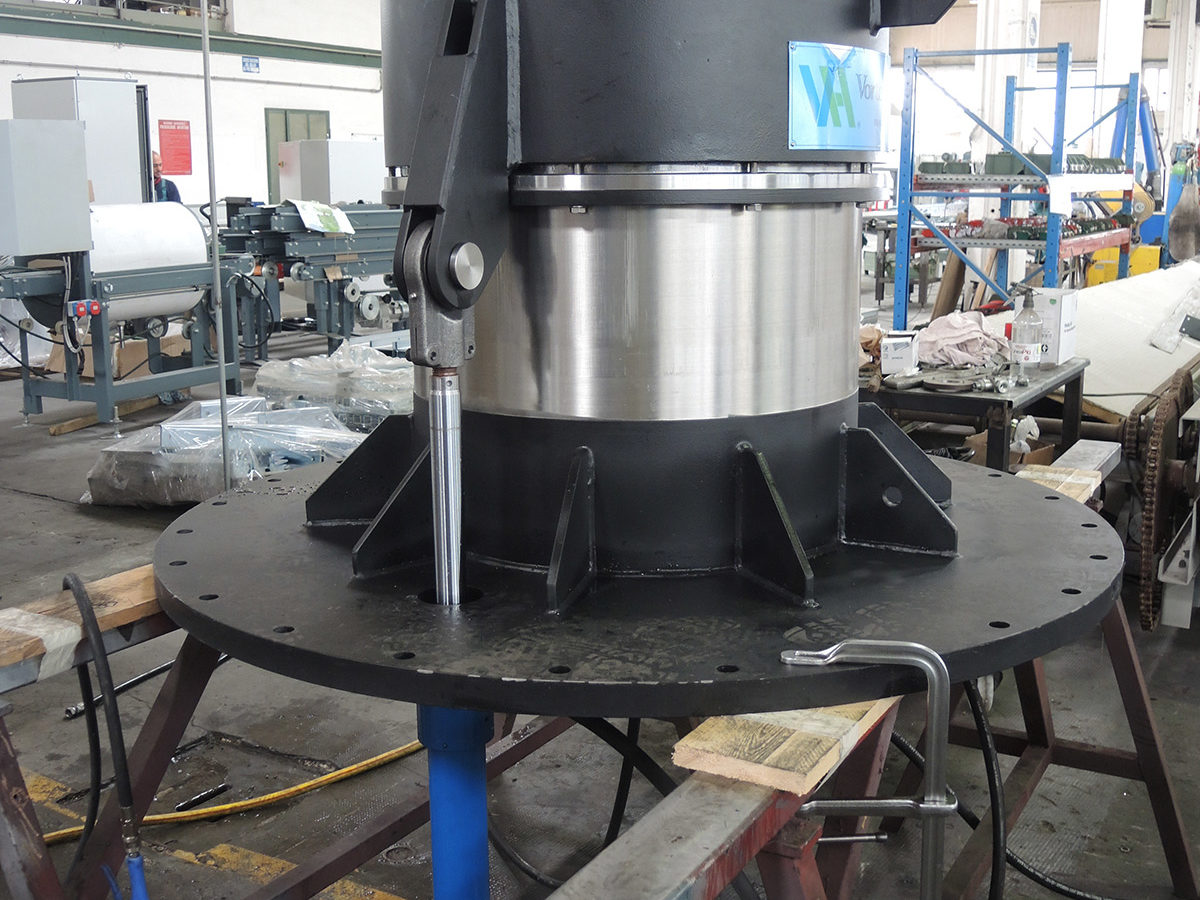

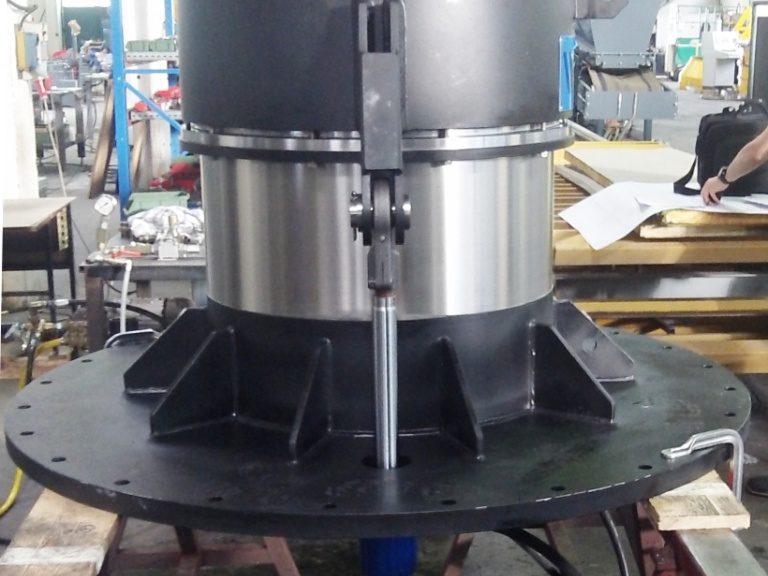

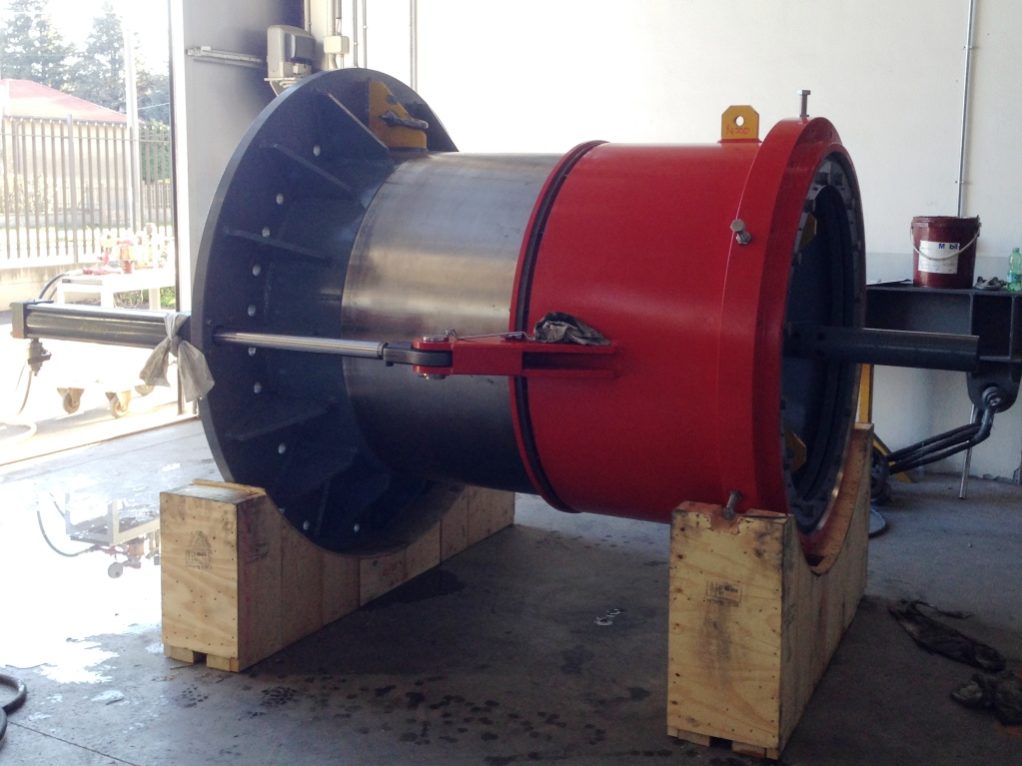

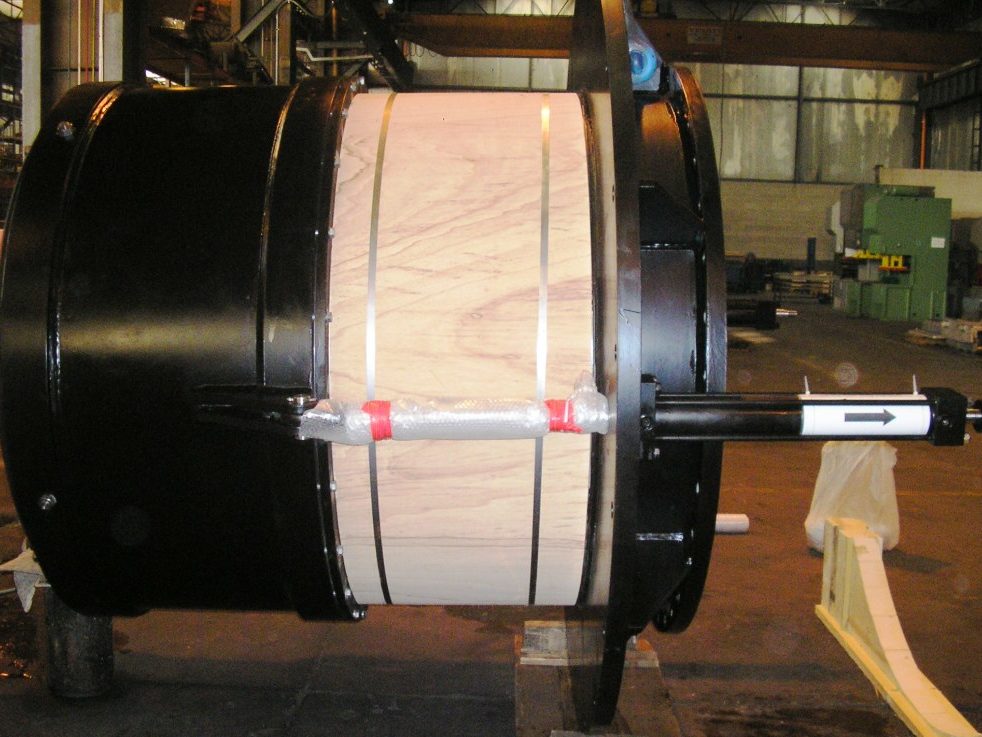

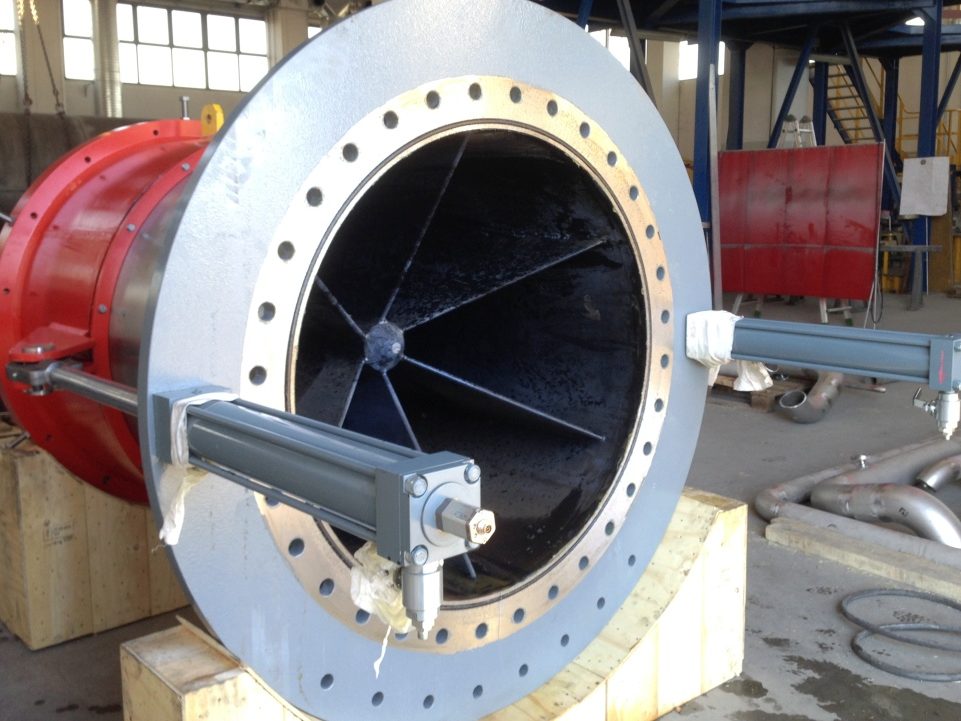

A) #2 vérins hydrauliques jumeaux à double effet : ouverture et fermeture par huile sous pression ;

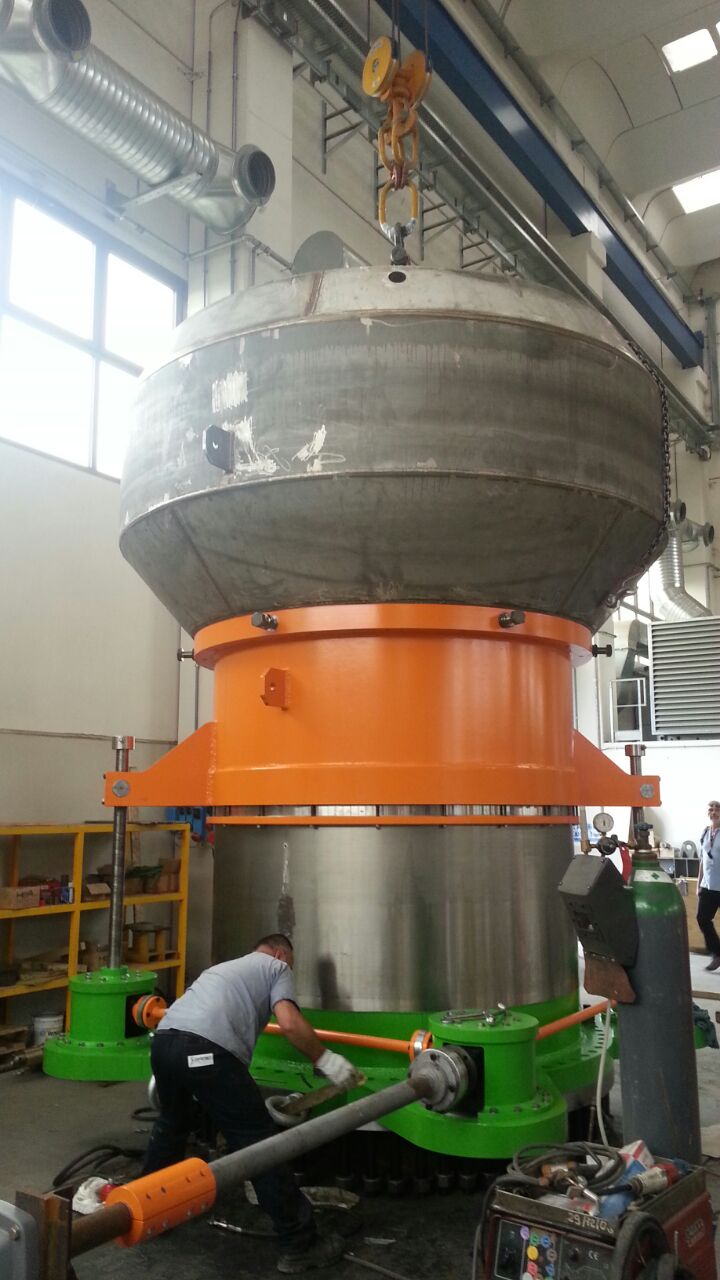

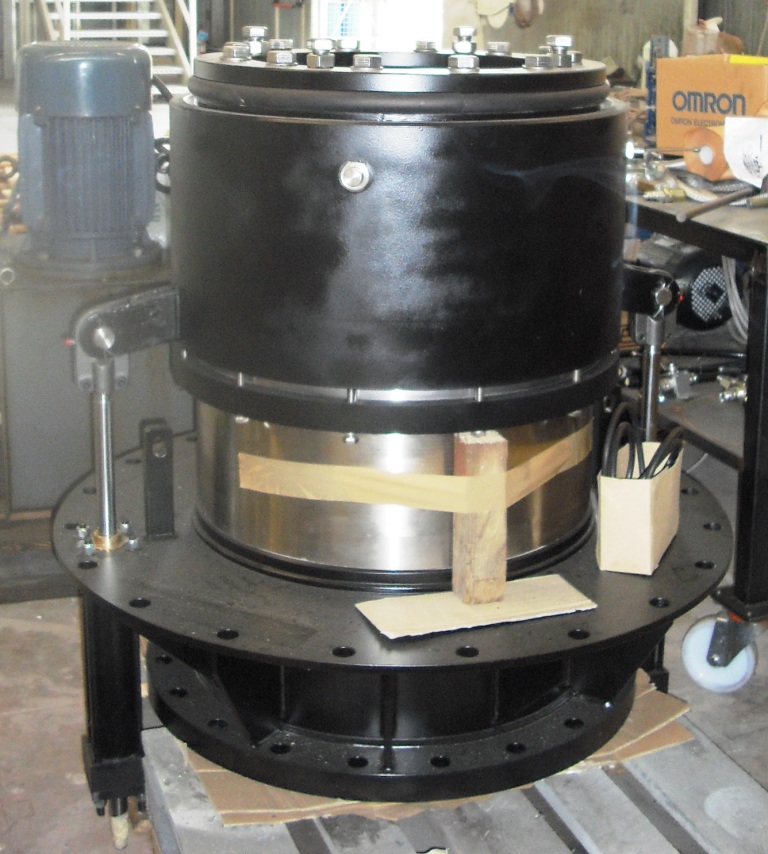

B) #1 moteur électrique couplé à des réducteurs et des vis latérales ;



Possibilité de fournir un ensemble complet d’accessoires :

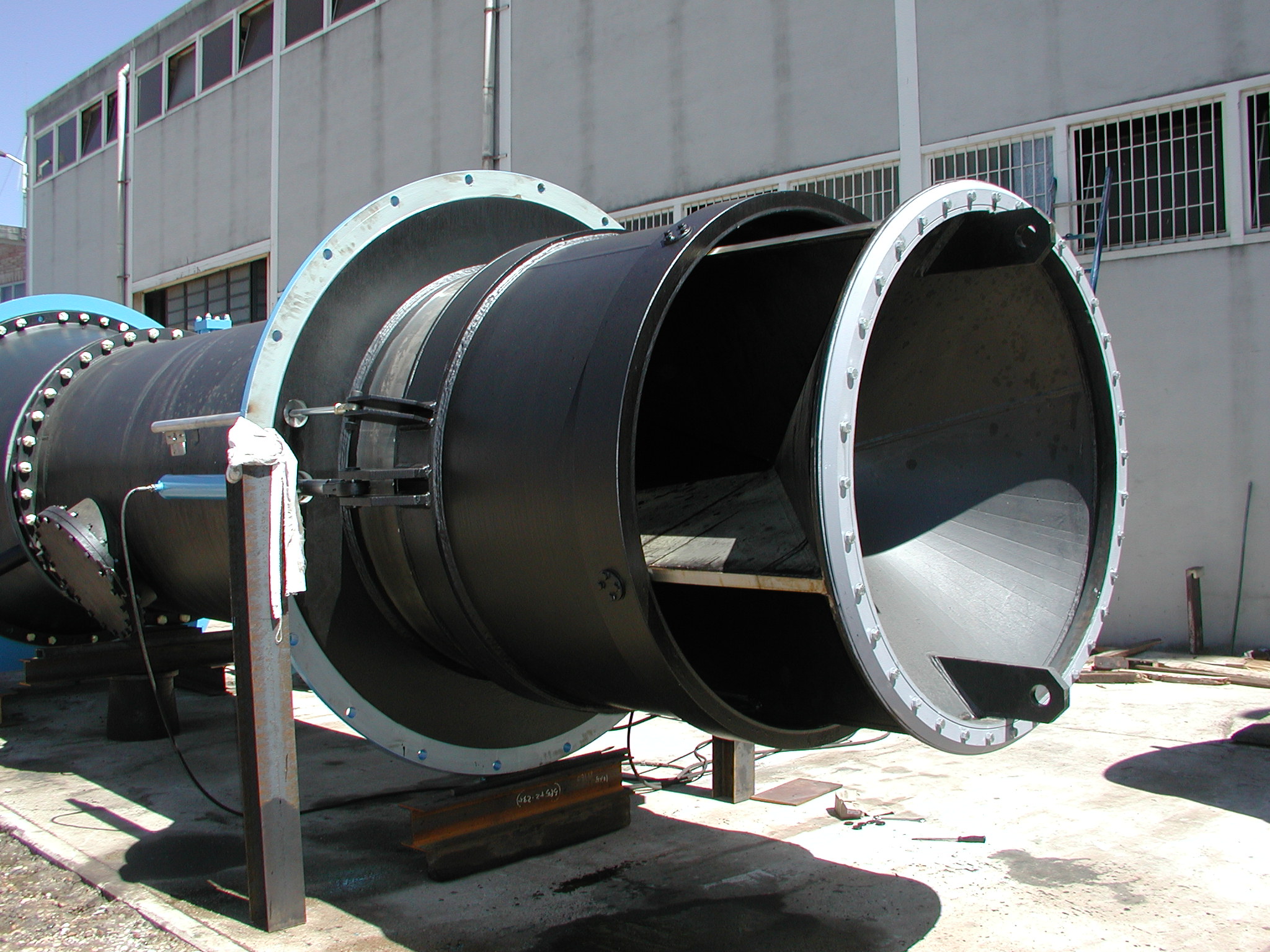

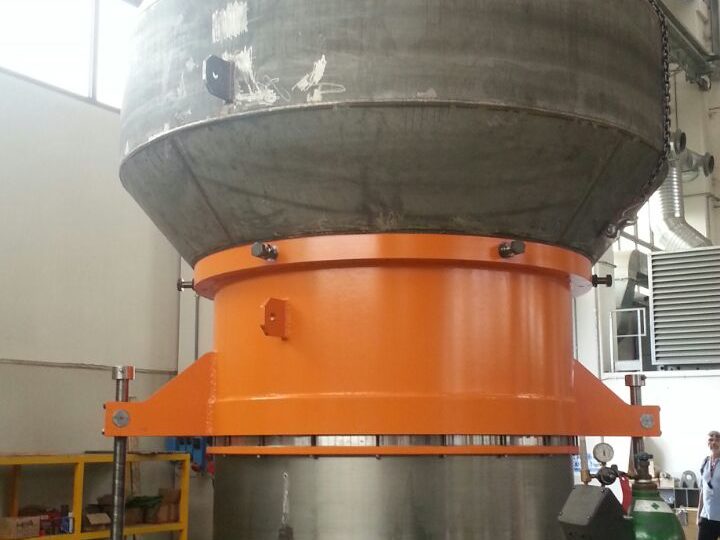

  • Concentrateur de jet ;

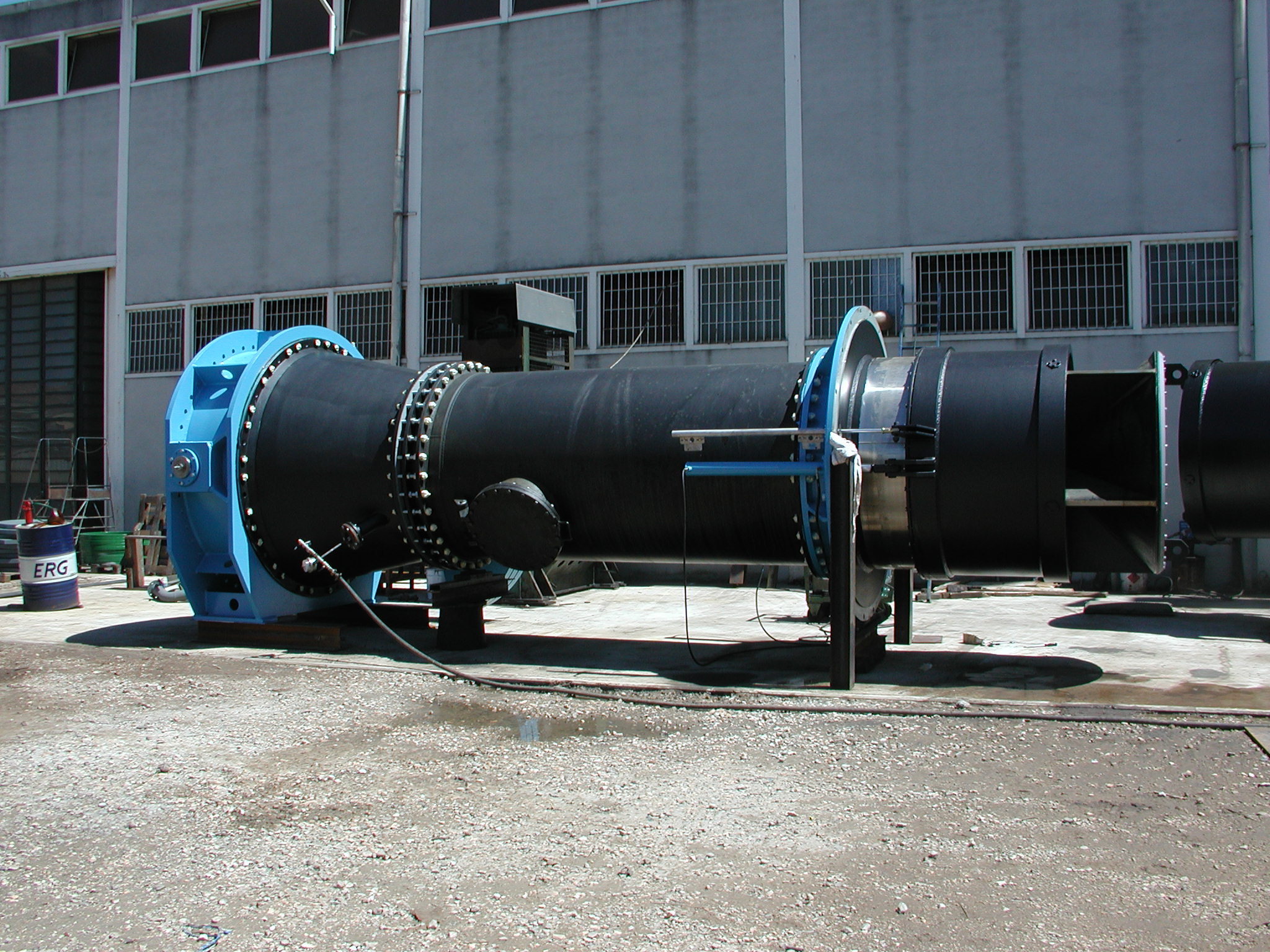

  • Tuyau de raccordement amont ;
  • Unité hydraulique ;
  • Armoire électrique ;
  • Pièces de rechange d’origine ;



Gamme d’applications de Vortex Hydra :

  • Diamètre jusqu’à DN3000
  • Pression jusqu’à PN40

Toutes les phases de la conception technique et de la fabrication jusqu’aux essais finaux sont réalisées par Vortex Hydra conformément au système de gestion de la qualité UNI EN ISO 9001.



MATÉRIAUX PRINCIPAUX
