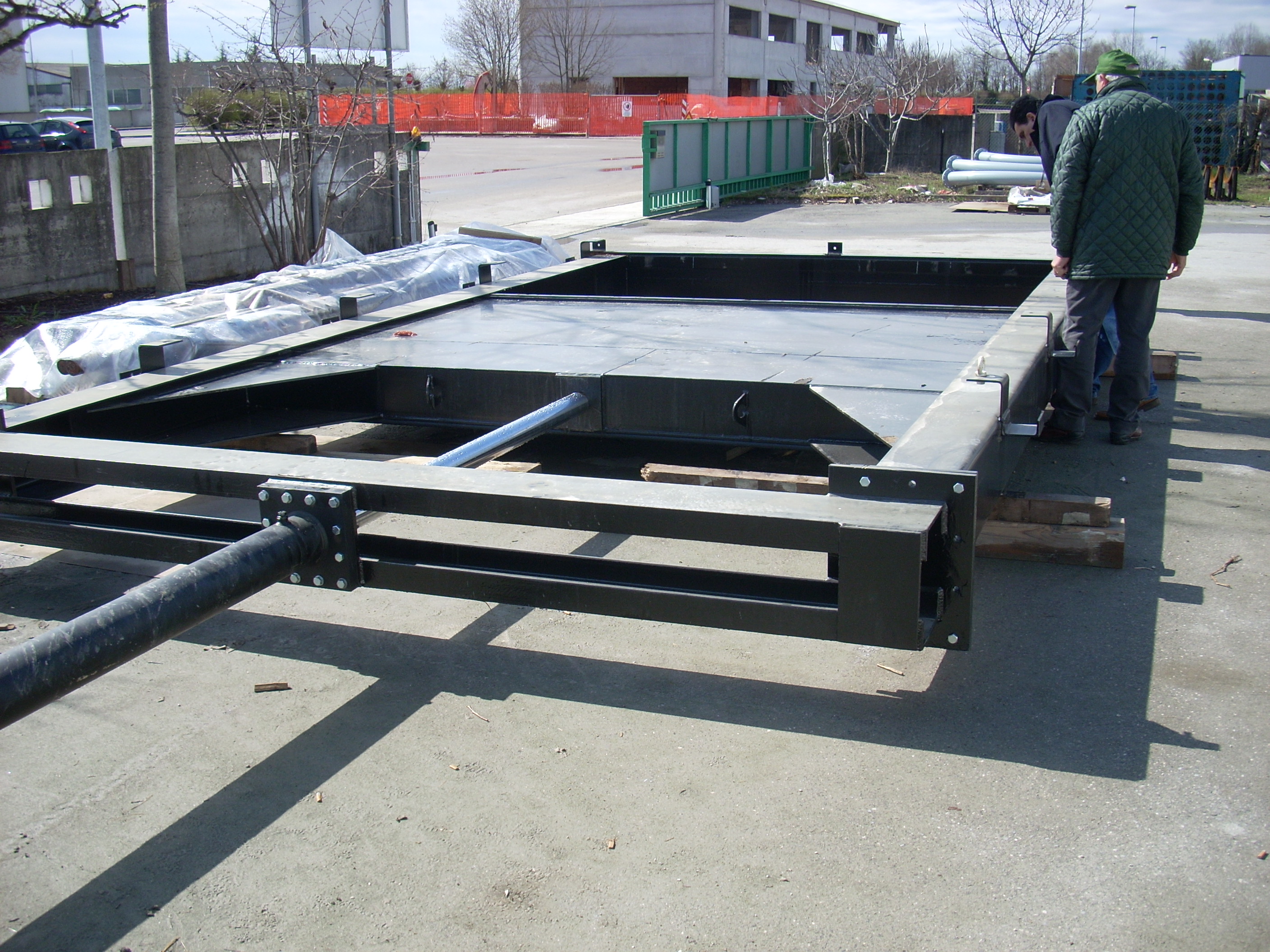

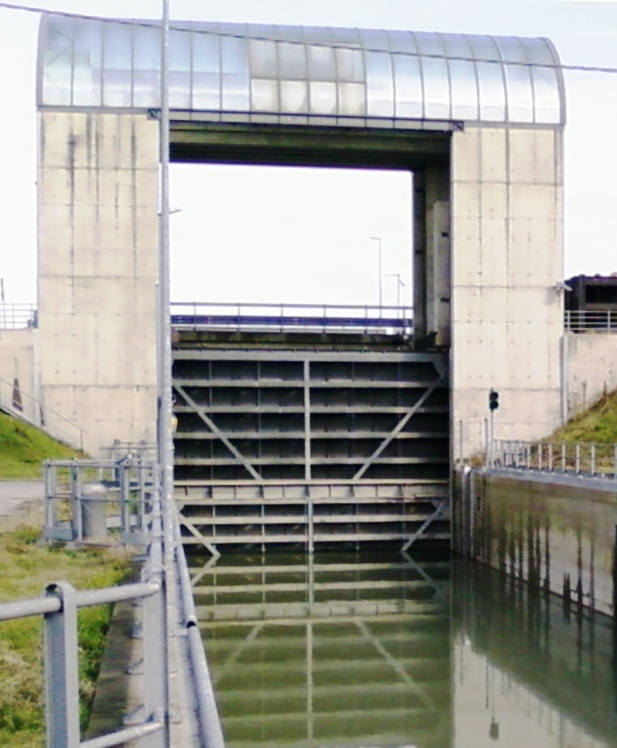

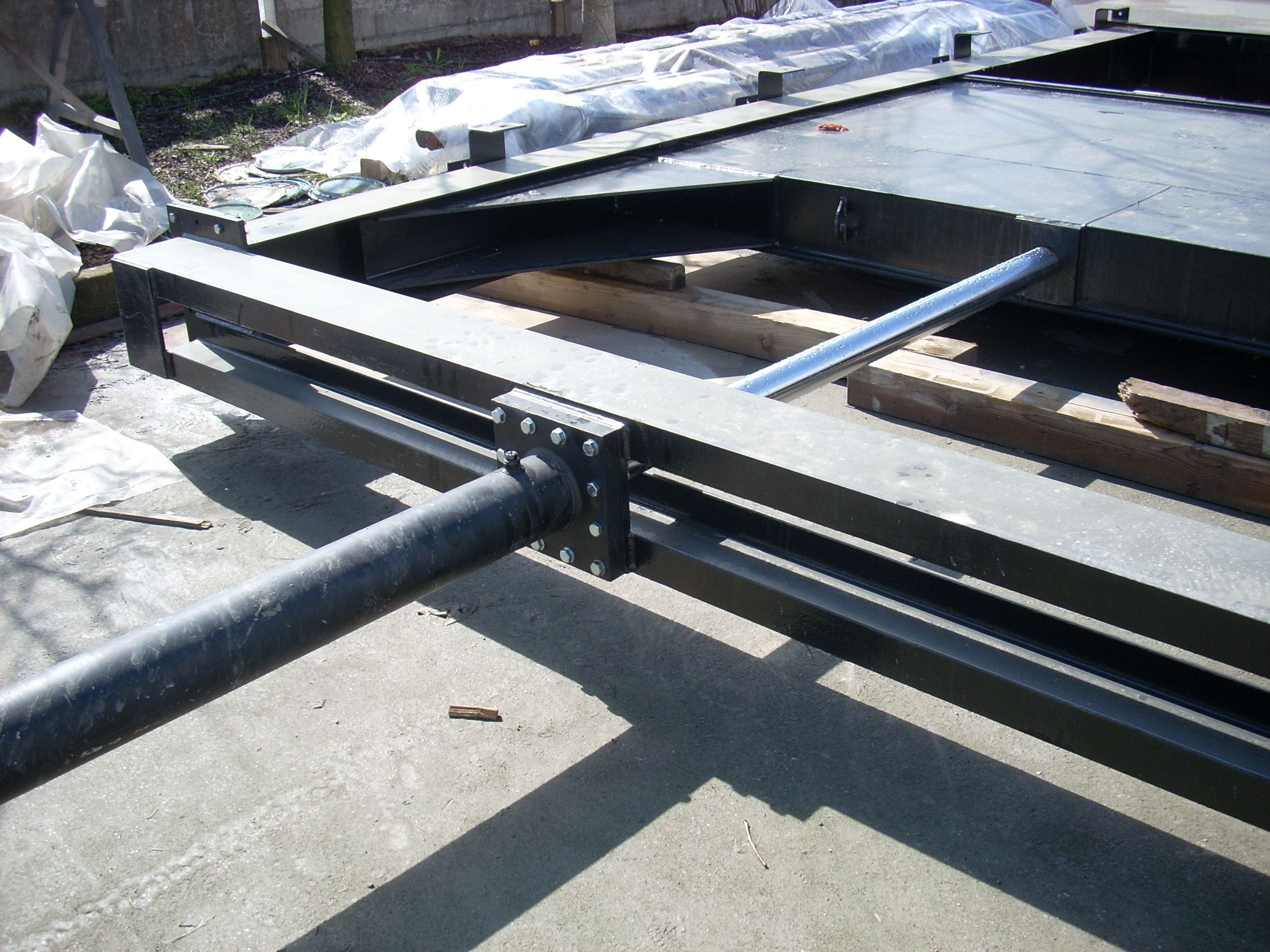

Les vannes à glissière et les vannes wagon sont deux types de vannes contre les inondations principalement utilisées pour fournir une barrière d’eau verticale dans les usines d’eau, à l’intérieur d’un système sous pression ou dans des canaux d’eau libre.

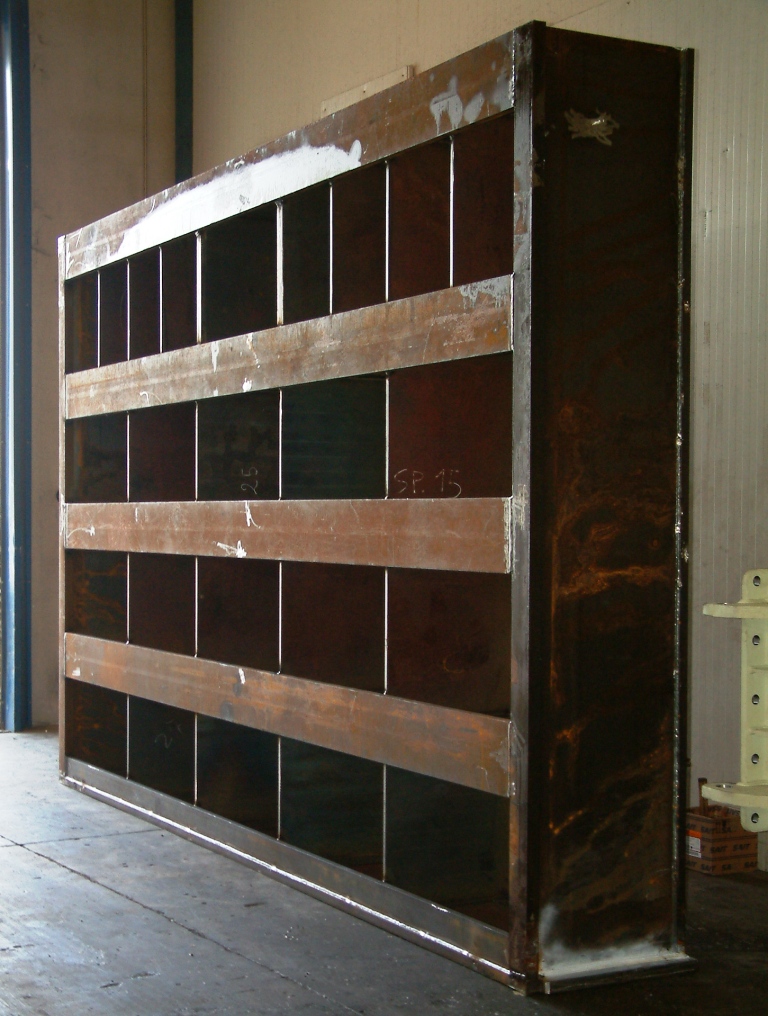

Ces types de vannes sont fabriqués en tôle d’acier, convenablement renforcée avec divers profilés en acier pour résister aux pressions de l’eau.



Solutions de conception flexibles et sur mesure :

  • Les dimensions des vannes peuvent être modifiées pour s’adapter aux conditions existantes du site ou à la conception spéciale requise par les ouvrages de génie civil ;

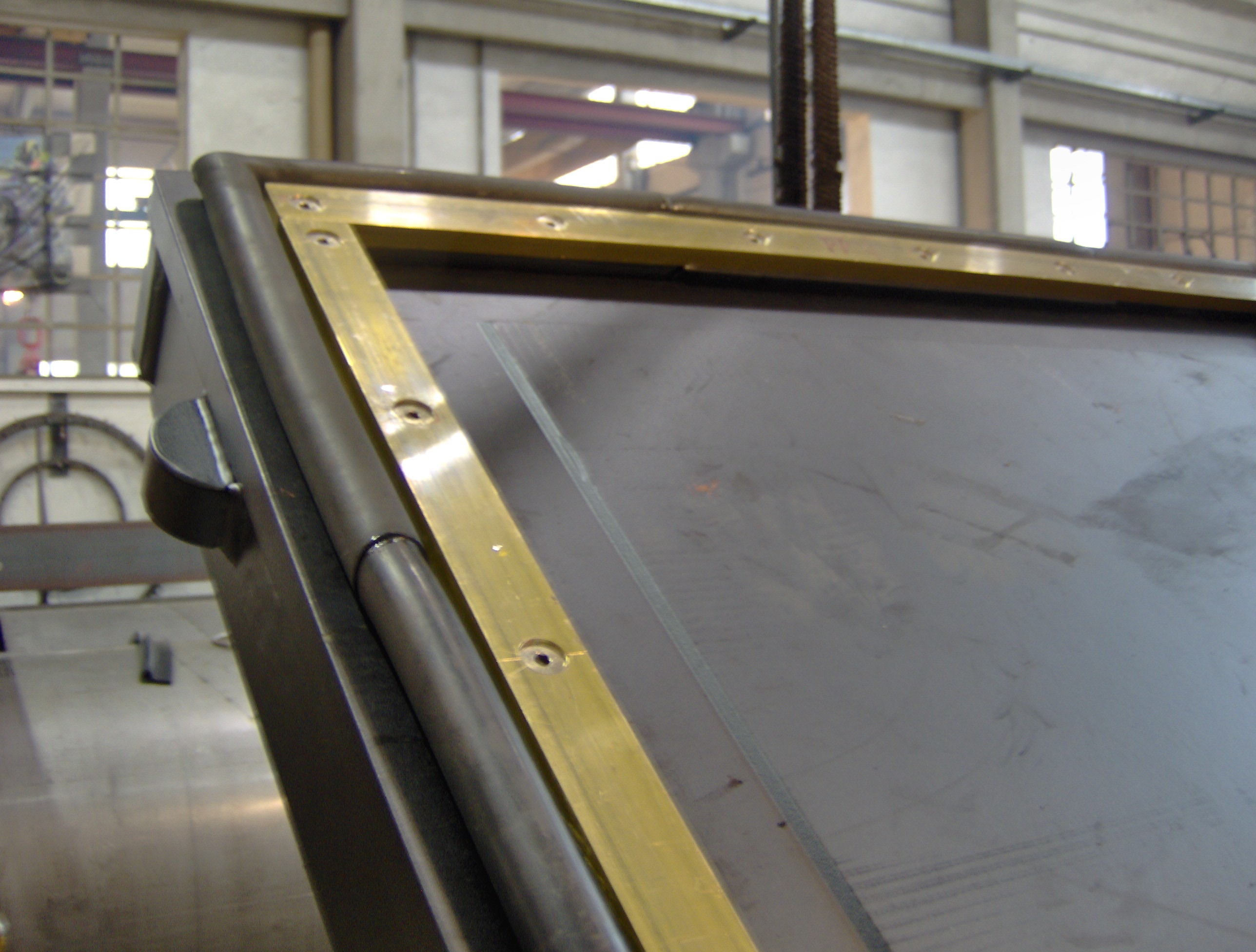

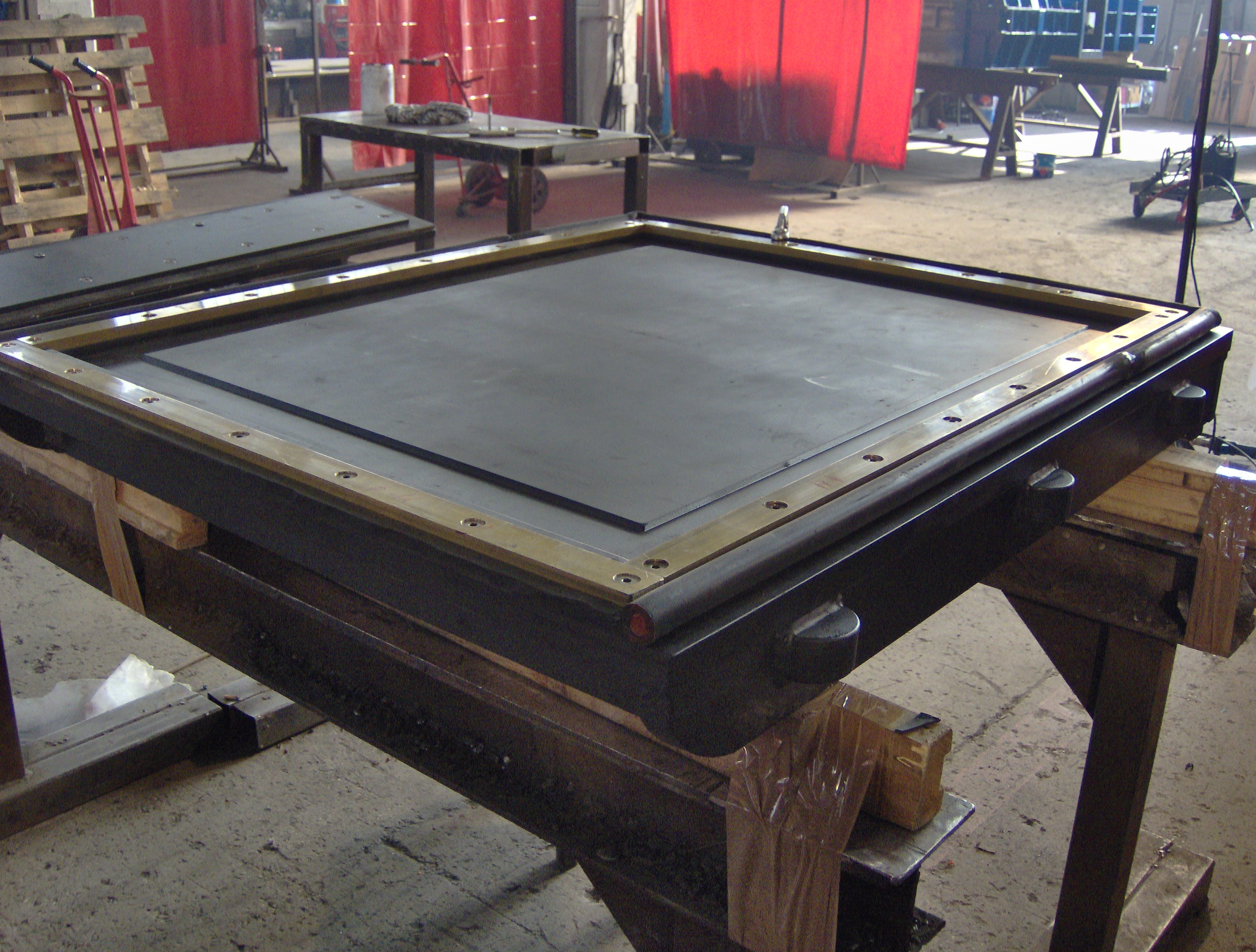

  • Système d’étanchéité : du caoutchouc en bas, en haut (si nécessaire) et sur les côtés latéraux, logement en métal (contre-siège en acier inoxydable fixé au châssis de béton).

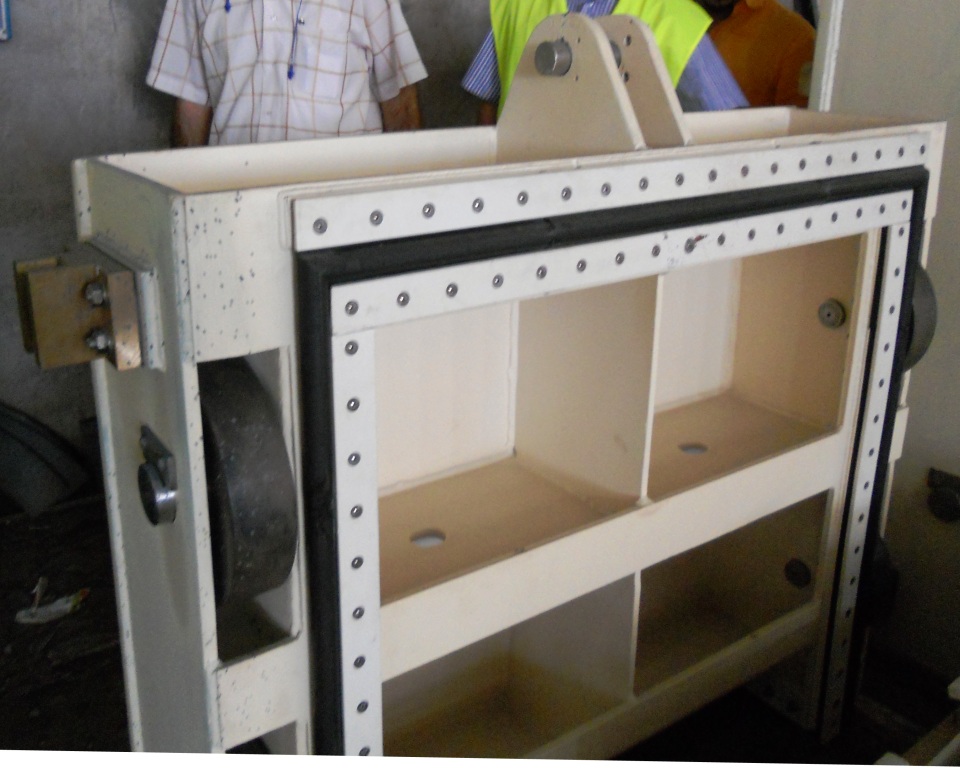

  • Pour le type wagon, conception de galets robustes, capables de résister à la charge d’eau et de permettre la manœuvre d’ouverture/fermeture même dans des conditions de déséquilibre en diminuant la résistance au frottement ;
  • Joint du siège en acier inoxydable sur les cadres latéraux, inférieurs et les linteaux, en partie encastrés dans les ouvrages de génie civil ;



Systèmes d’exploitation polyvalents :

A) Vérin hydraulique simple effet : ouverture par huile sous pression et fermeture par gravité ;
B) Vérin hydraulique double effet : ouverture et fermeture par huile sous pression ;

C) Moteur électrique couplé au réducteur et à la tige verticale ;
D) Système d’exploitation spécial défini et convenu avec le client ;



Possibilité de fournir un ensemble complet d’accessoires :

  • Système de dérivation ;
  • Unité hydraulique ;
  • Armoire électrique ;
  • Pièces de rechange d’origine ;

Toutes les phases de la conception technique et de la fabrication jusqu’aux essais finaux sont réalisées par Vortex Hydra conformément au système de gestion de la qualité UNI EN ISO 9001.

Gamme d’applications de Vortex Hydra :

  • Large gamme de dimensions sans limitation de largeur et de hauteur ;
