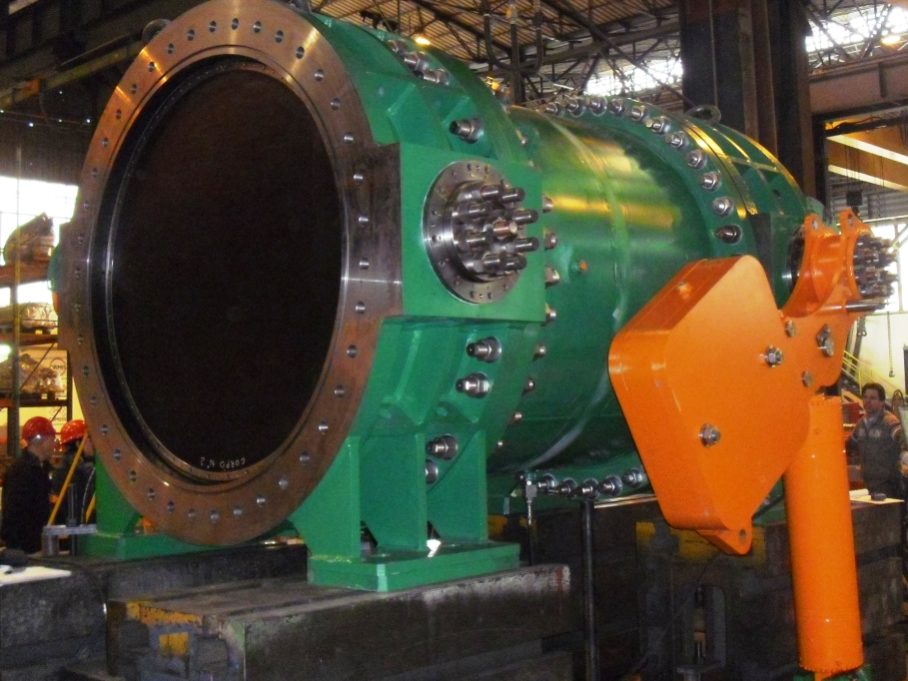

Les vannes papillon sont fréquemment utilisées dans les centrales électriques et les barrages. Elles ont diverses applications dont les plus courantes sont :

  • Protection de la conduite forcée : la vanne sert à la fois de dispositif de sécurité et d’entretien de la conduite forcée. En règle générale, les vannes utilisées dans ce type d’application sont caractérisées par de grands diamètres.
  • Protection de la turbine : a vanne sert à la fois de dispositif de sécurité et d’entretien de la turbine. En règle générale, les vannes utilisées dans ce type d’application sont caractérisées par des pressions d’eau élevées.
  • Conduite d’évacuation de l’eau : la vanne sert à la fois de dispositif de sécurité et d’entretien de l’évacuation en amont.
  • Prise d’eau : la vanne est utilisée pour ouvrir/fermer les conduites d’admission de la tour de prise d’eau.

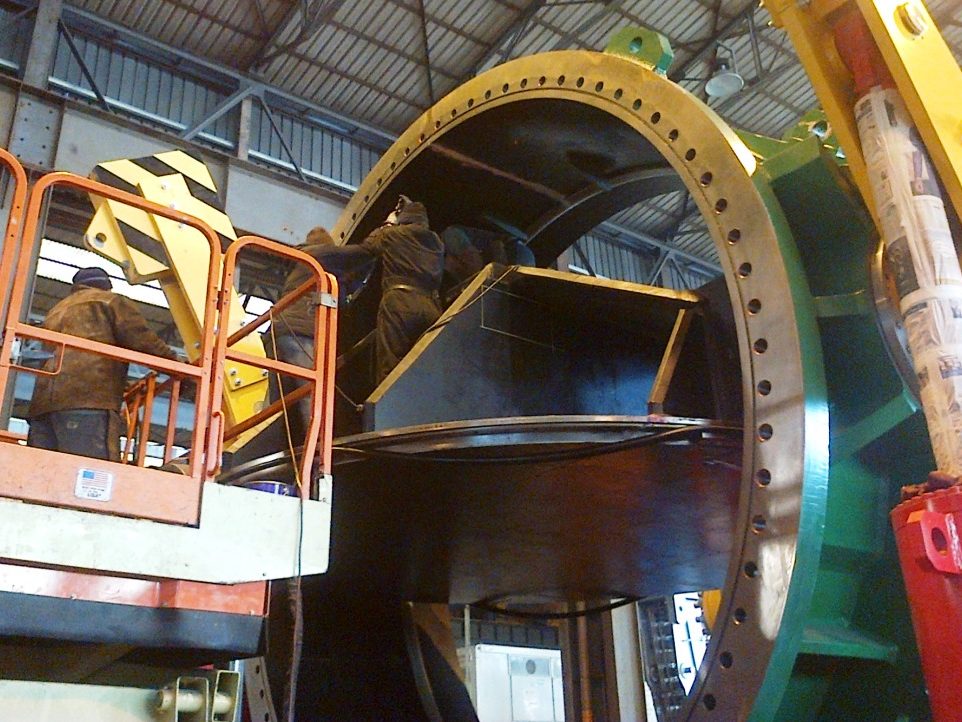

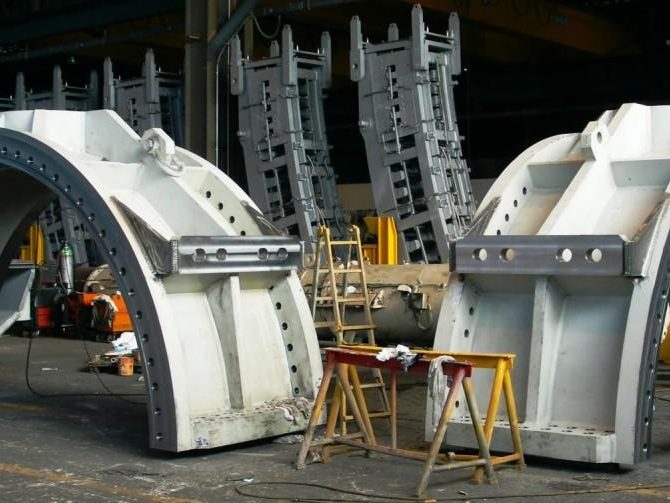

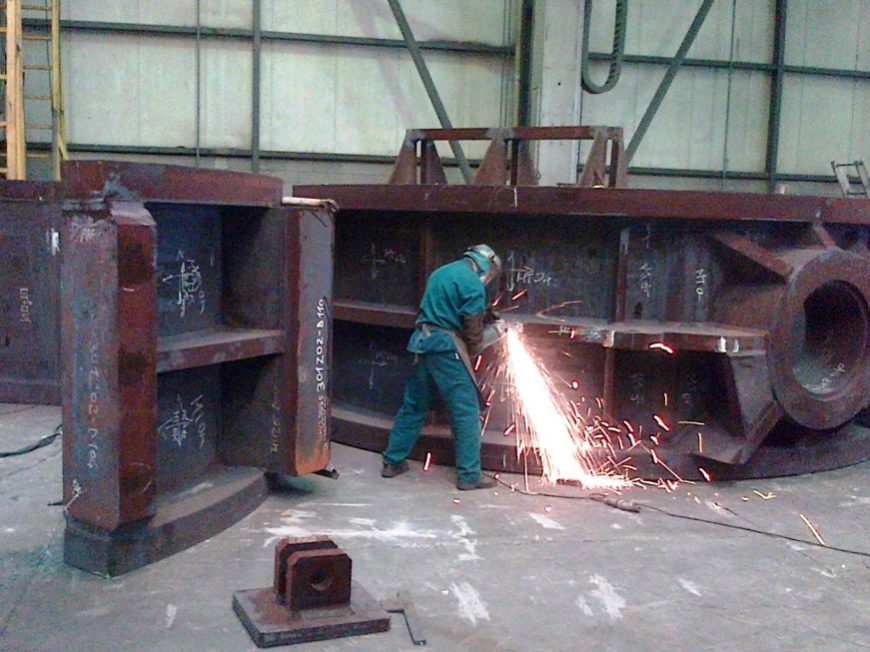

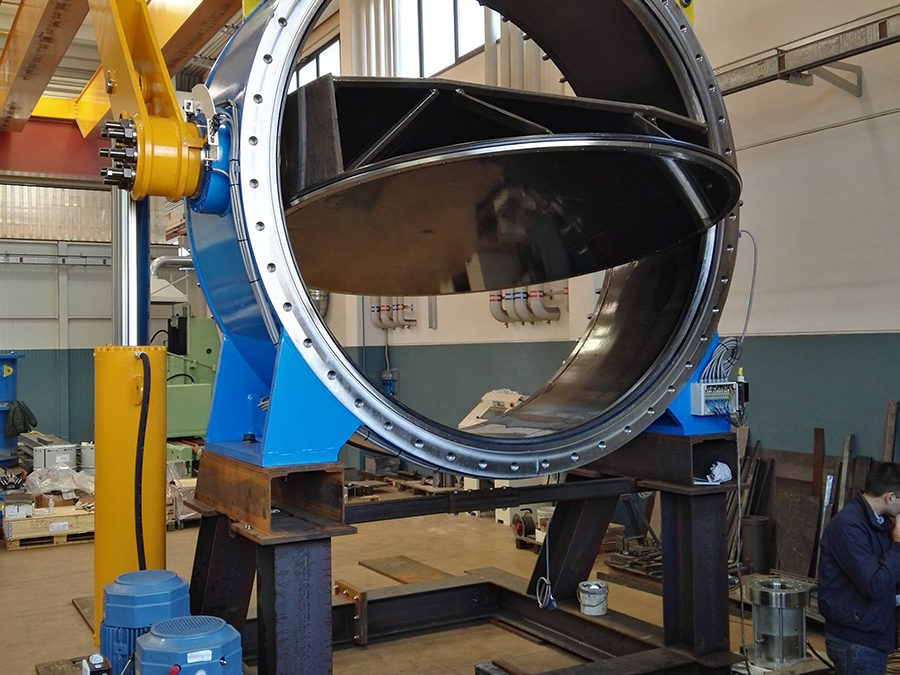

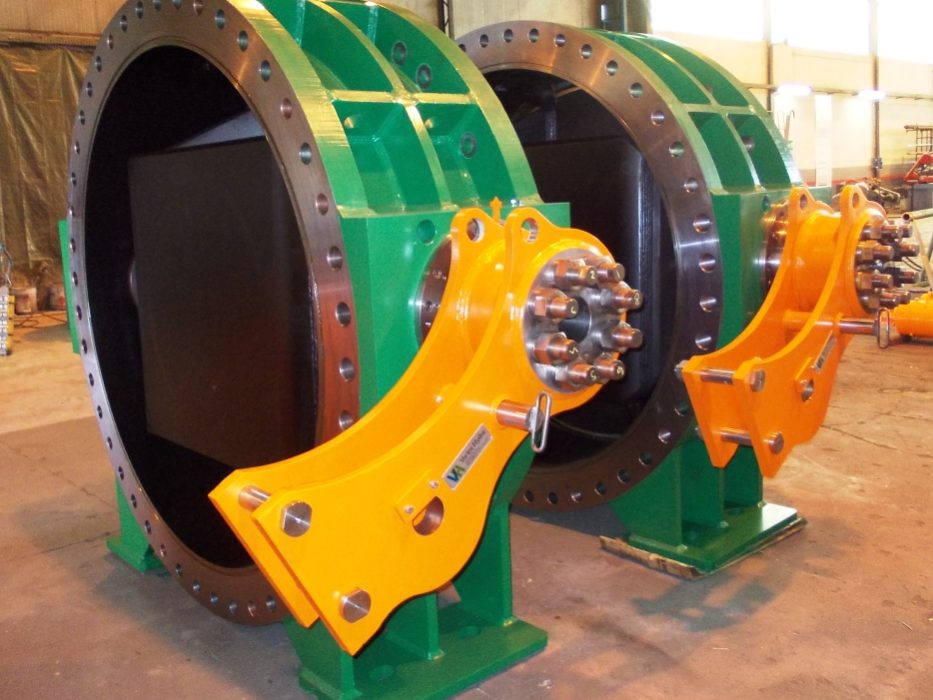

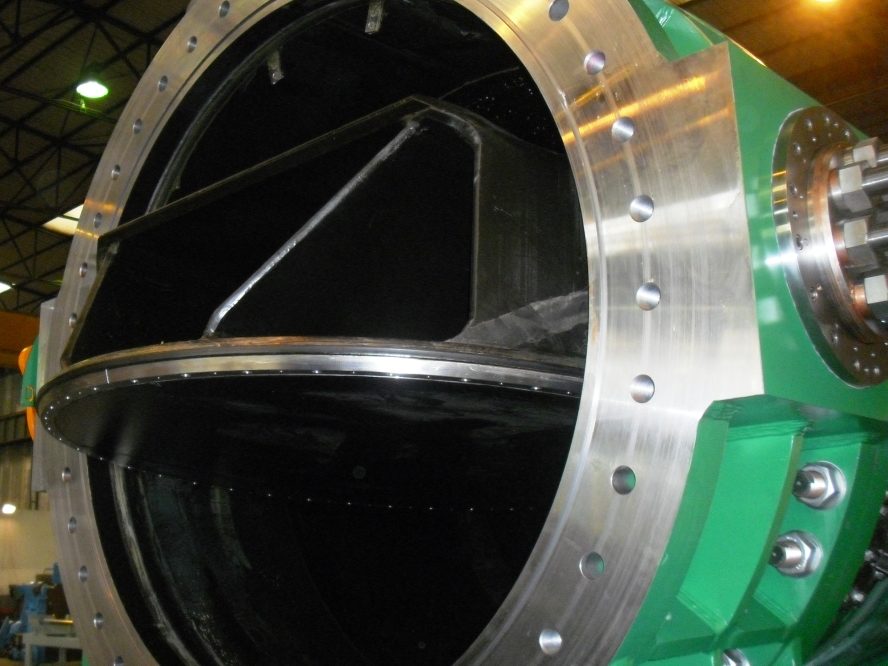

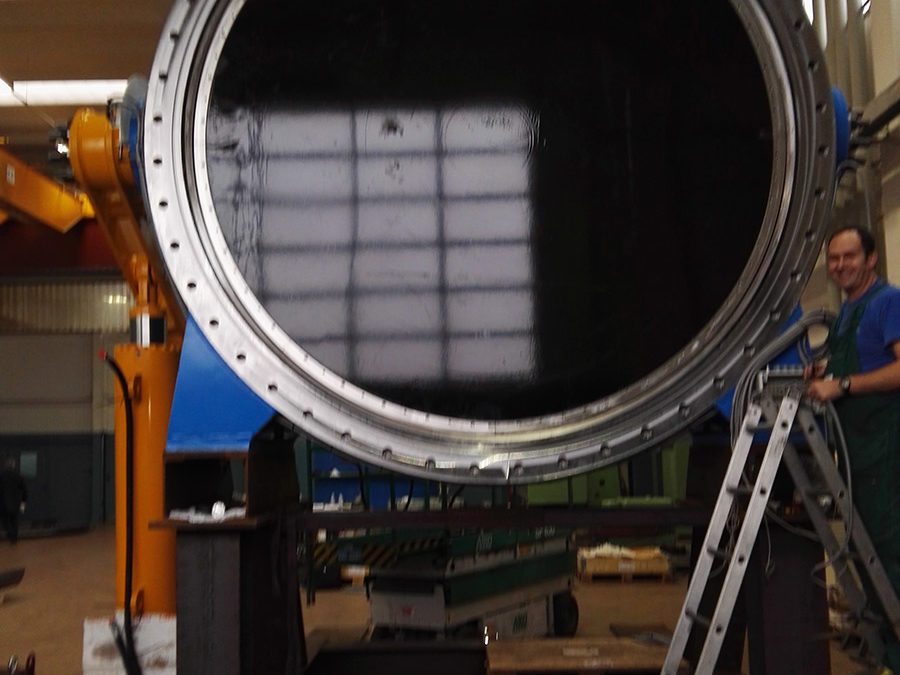

Vortex Hydra conçoit et fabrique des vannes papillon monoplan et biplan (de type Lattice) en fonction des exigences dimensionnelles et des pressions d’eau de fonctionnement. En tant qu’application spéciale, un système d’étanchéité secondaire pour l’entretien, actionné mécaniquement (siège en caoutchouc dans le métal), peut être mis en œuvre. Les vannes papillon sont fabriquées avec la combinaison de plaques d’acier et de composants forgés.



Solutions de conception flexibles et sur mesure :

  • Les dimensions de la vanne peuvent être modifiées pour s’adapter aux conditions existantes du site ;
  • Système d’étanchéité : caoutchouc logé dans le métal.
  • Caractéristique géométrique : double excentrique



Système d’exploitation polyvalent

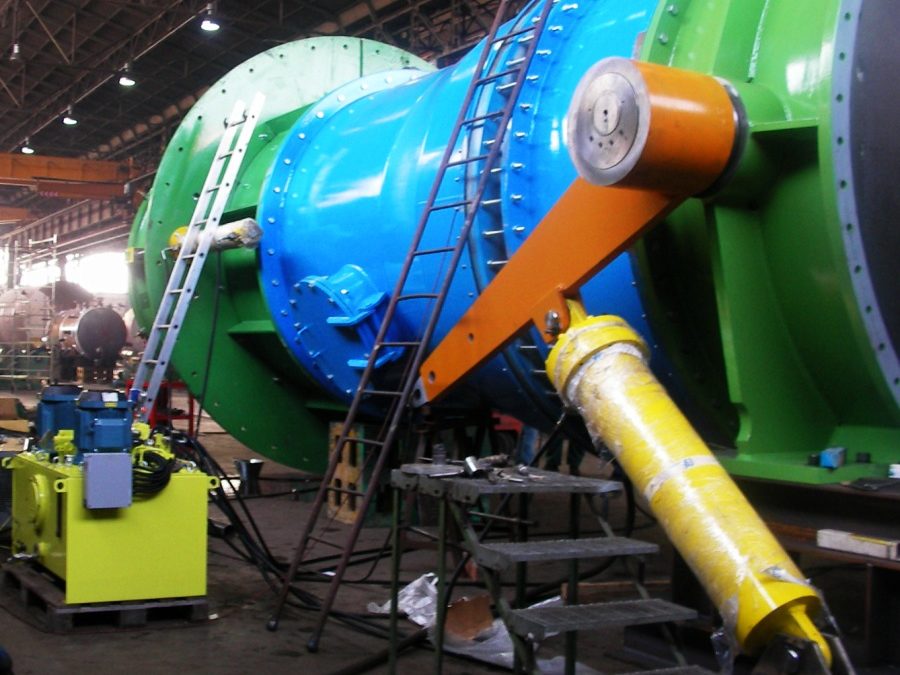

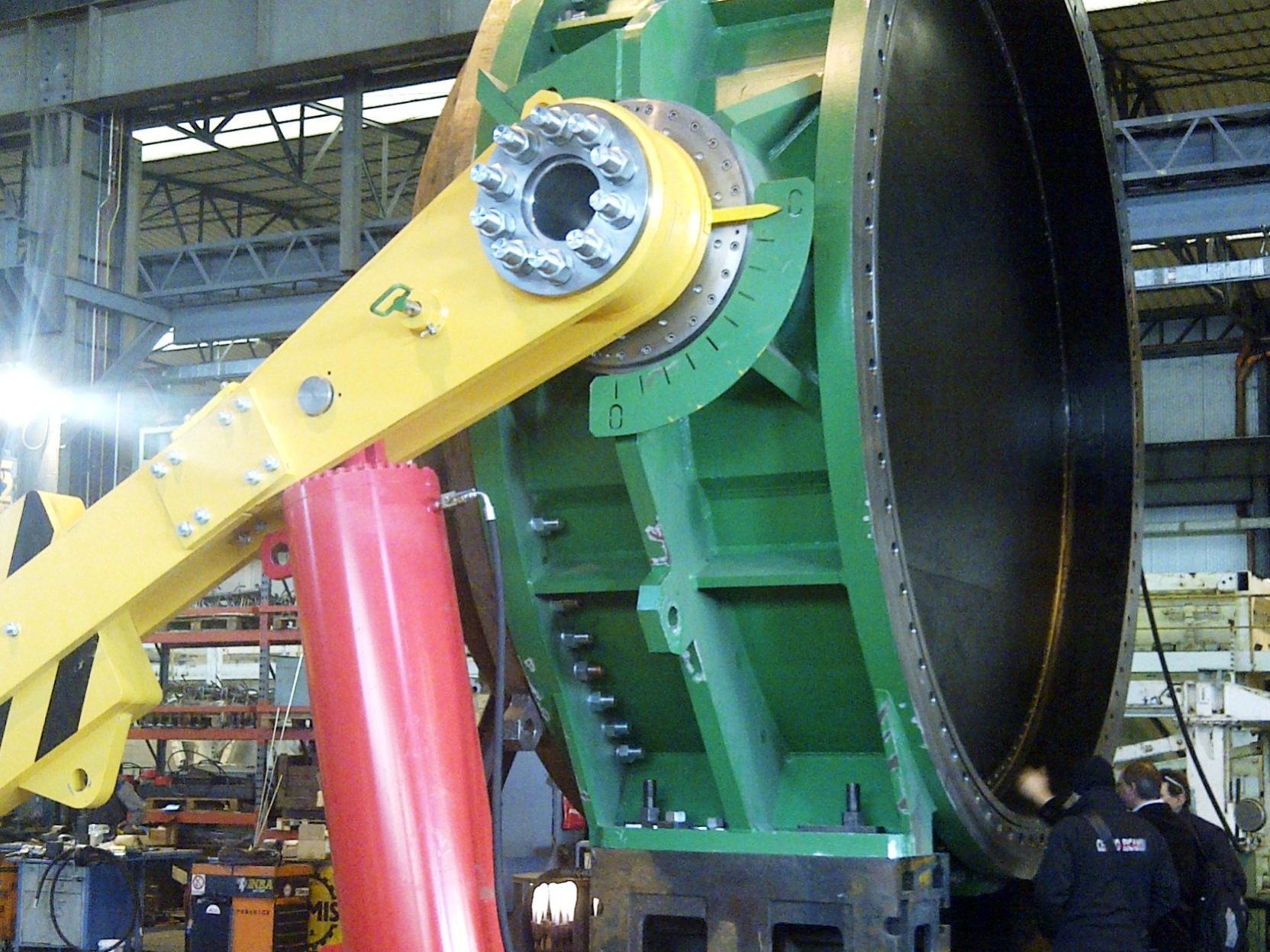

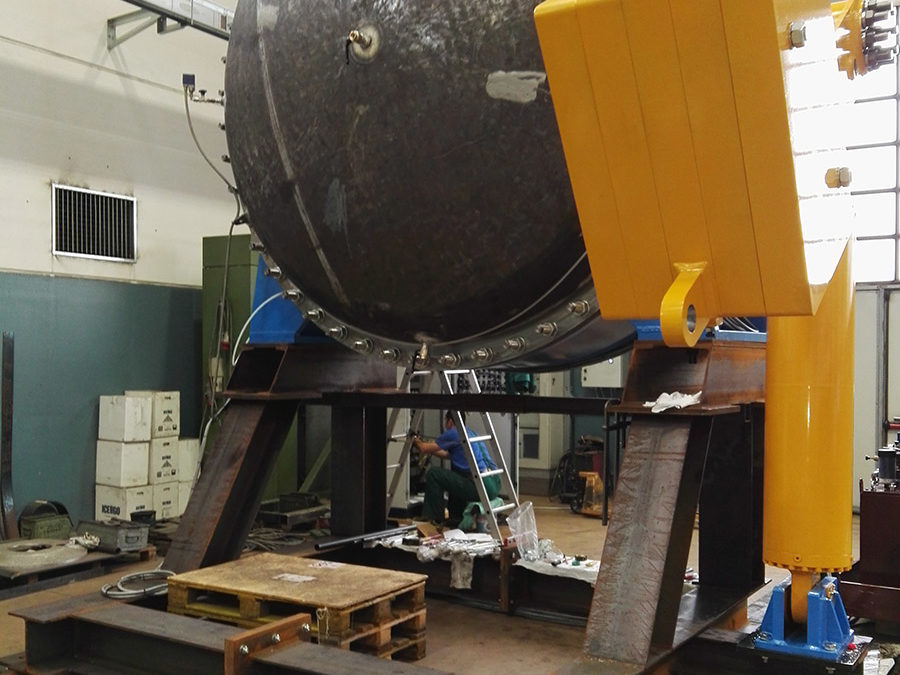

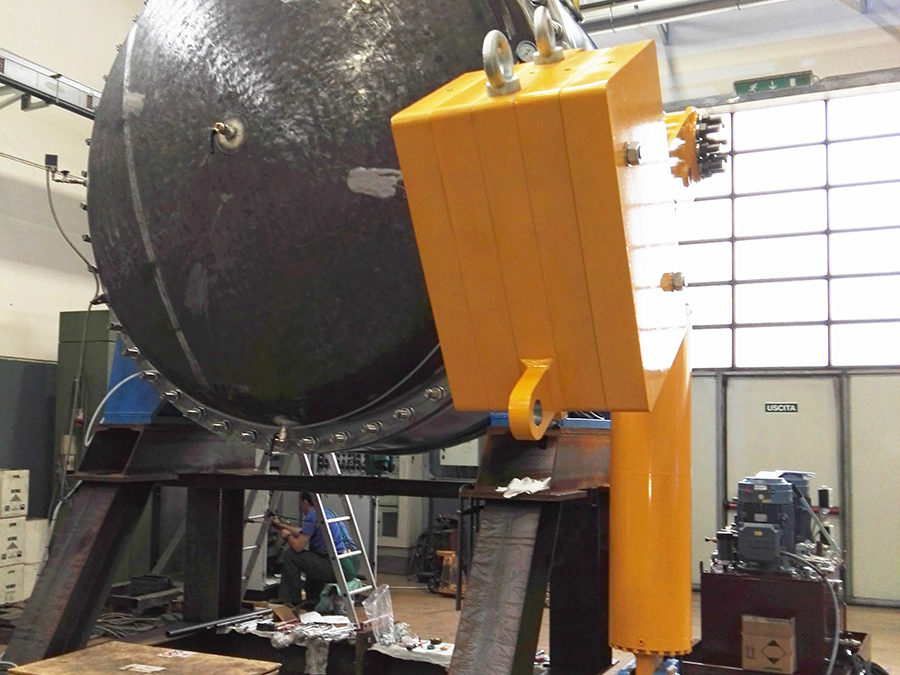

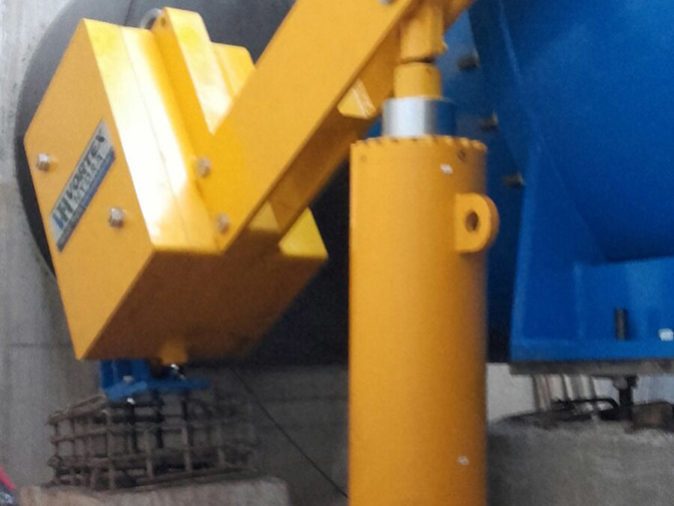

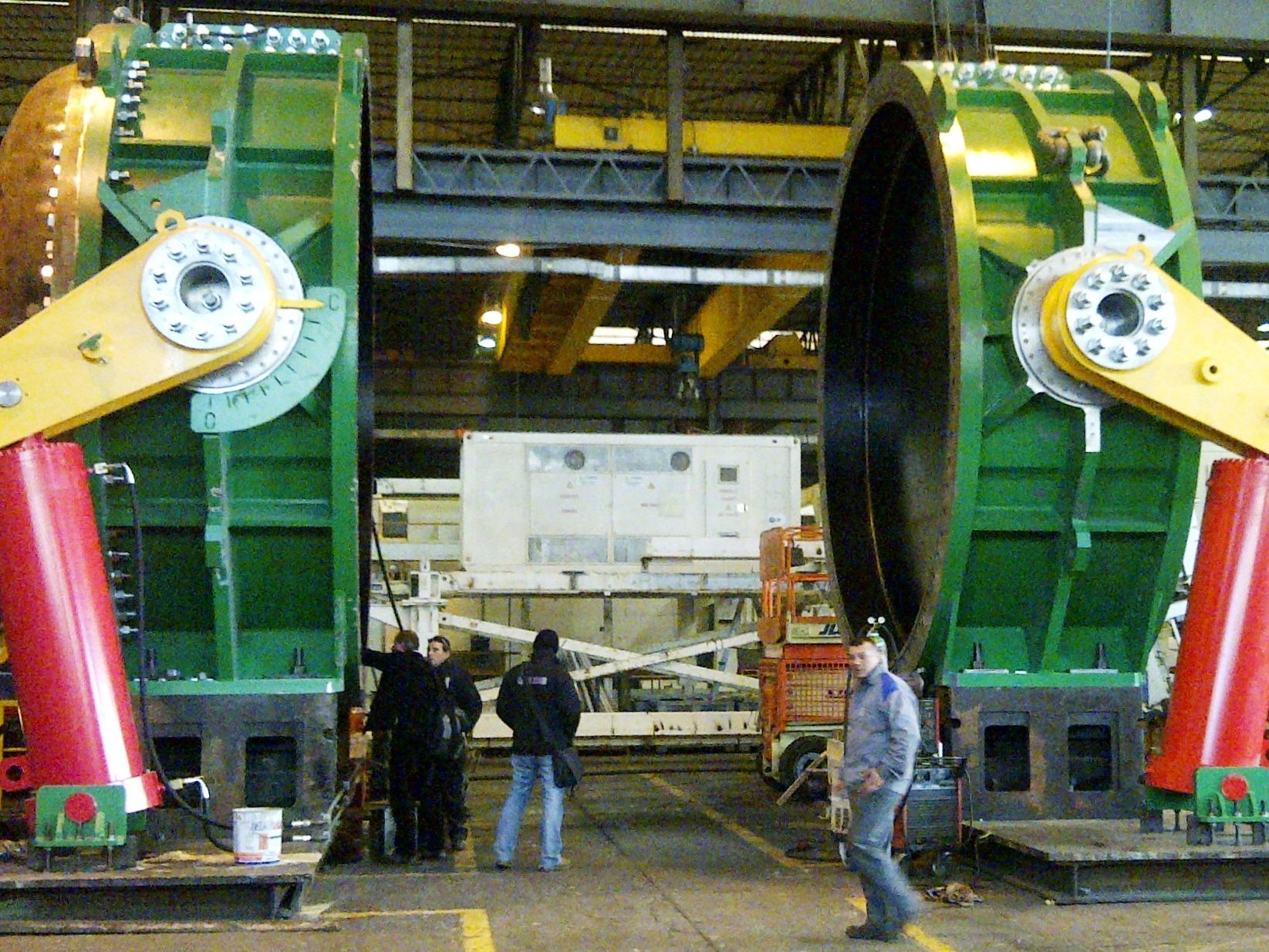

#1 oU #2 vérins hydrauliques qui peuvent être :

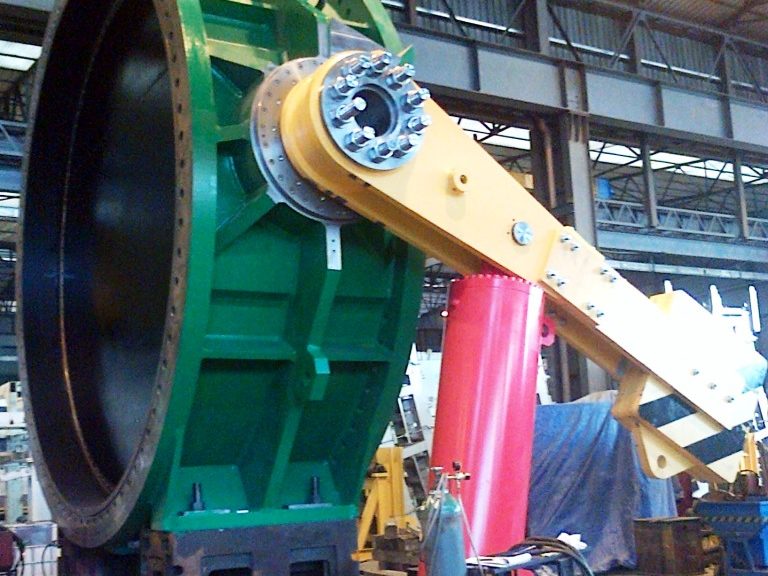

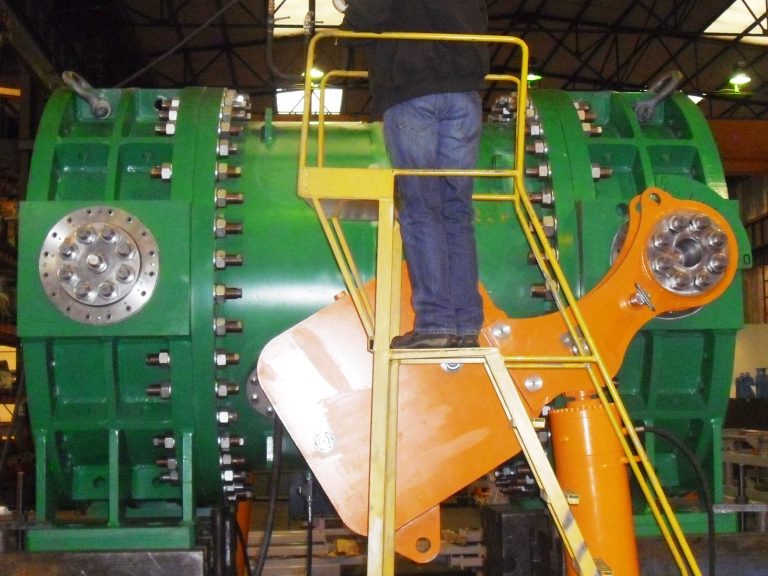

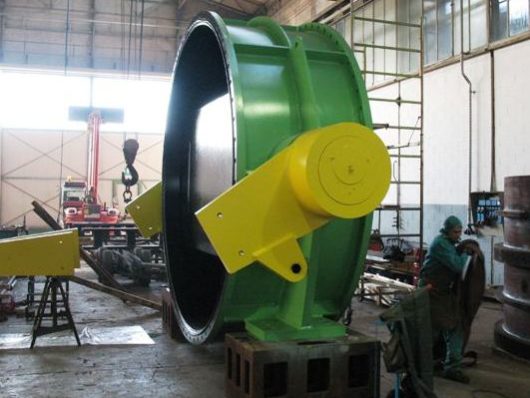

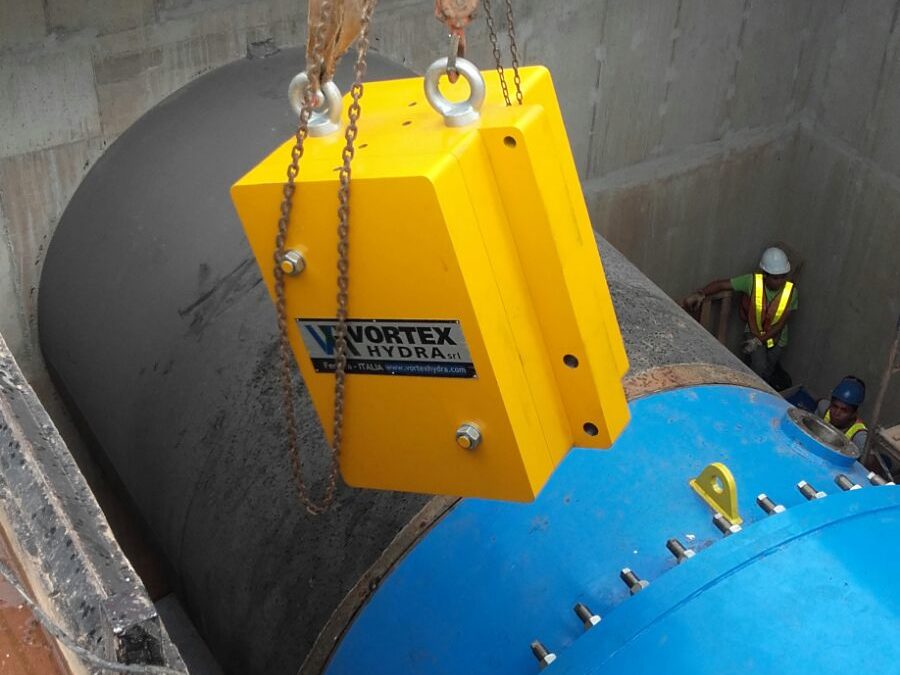

A) à simple effet : ouverture par huile sous pression, fermeture par contrepoids ;
B) à double effet : ouverture et fermeture par huile sous pression ;
C) à double effet : ouverture par huile sous pression, fermeture par l’eau de la conduite forcée ;



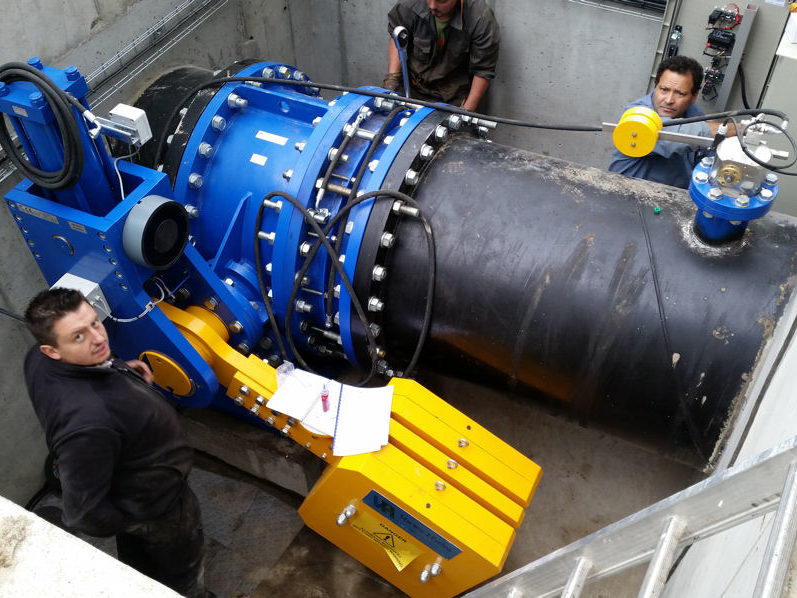

Possibilité de fournir un ensemble complet d’accessoires :

  • Système de bypass ;
  • Tuyau de raccordement amont ;

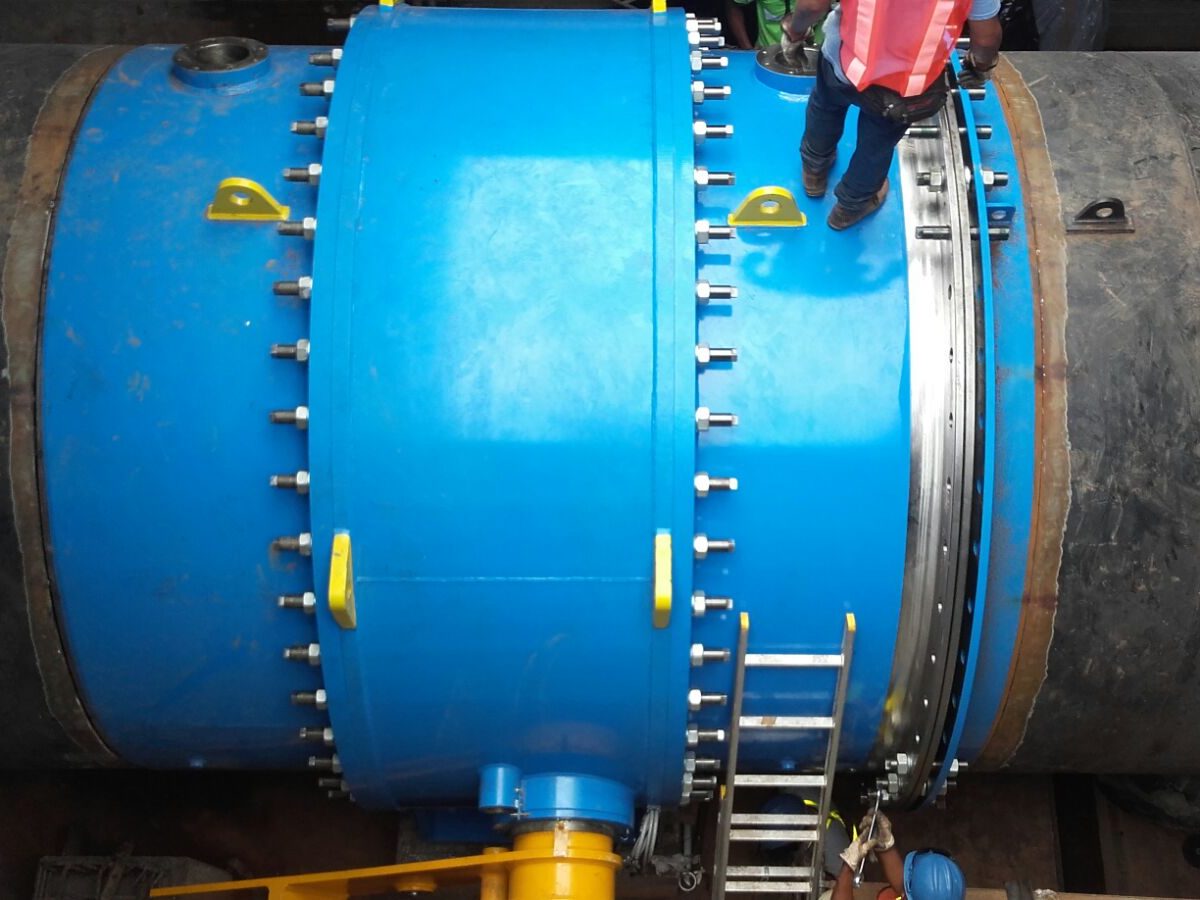

  • Manchette de démontage ;

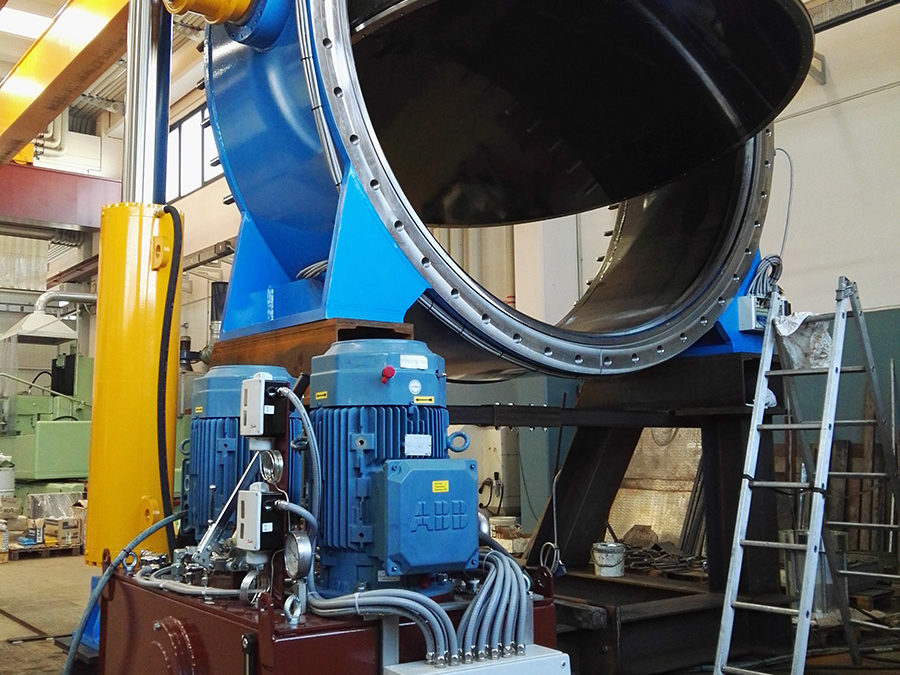

  • Unité hydraulique ;
  • Armoire électrique ;
  • Pièces de rechange d’origine ;



Gamme de dimensions Vortex Hydra :

  • Diamètre jusqu’à DN5000
  • Pression jusqu’à PN40



Toutes les phases de la conception technique et de la fabrication jusqu’aux essais finaux sont réalisées par Vortex Hydra conformément au système de gestion de la qualité UNI EN ISO 9001.



MATÉRIAUX PRINCIPAUX
