Las compuertas de tipo bureau son compuertas de alta presión que se utilizan como dispositivo de seguridad durante operaciones de mantenimiento general. Sus amplias dimensiones específicas permiten vaciar muy rápidamente la cuenca de la presa.

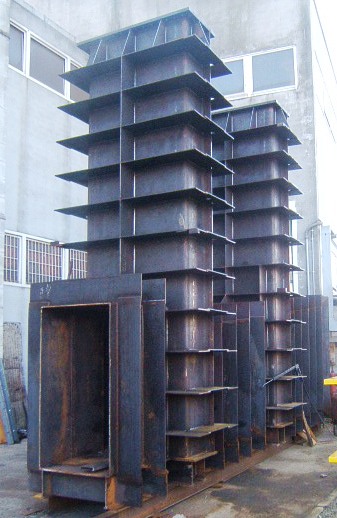

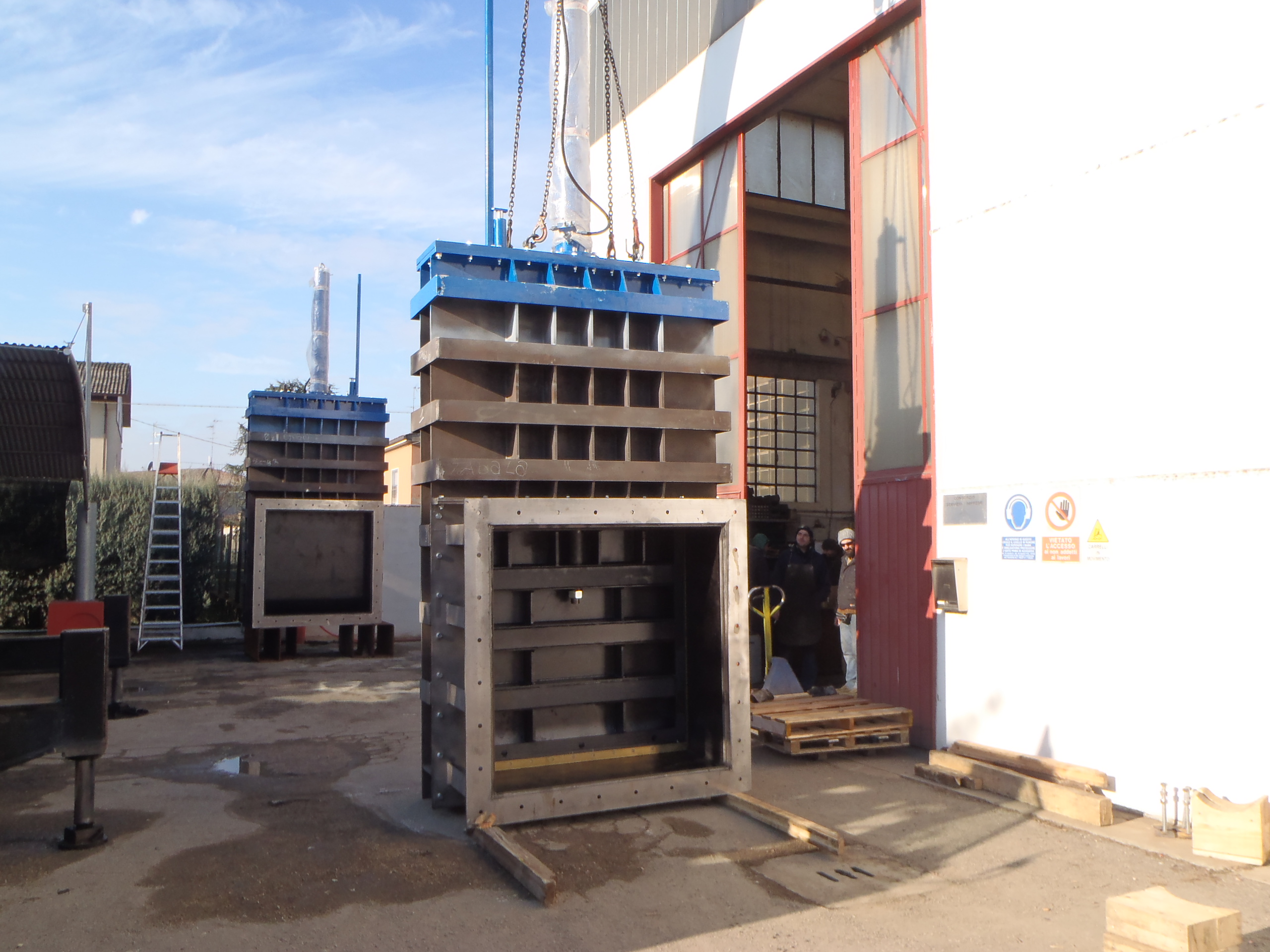

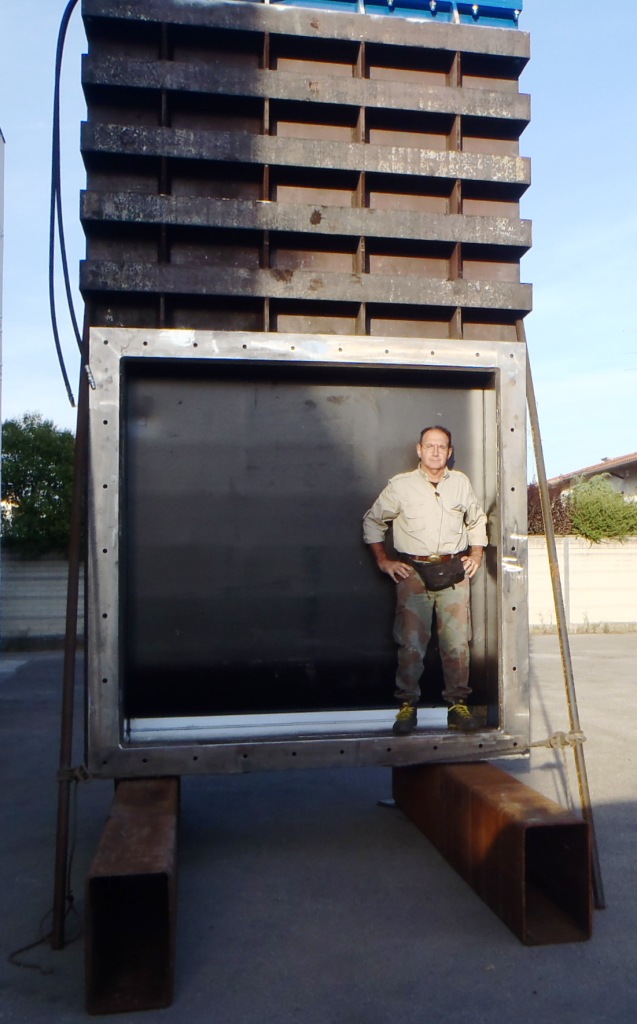

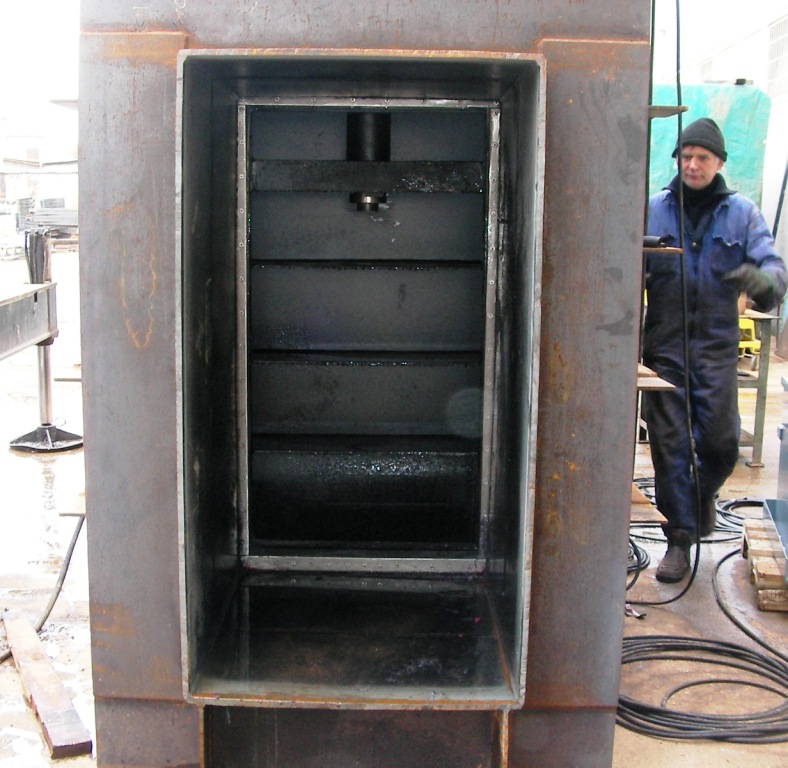

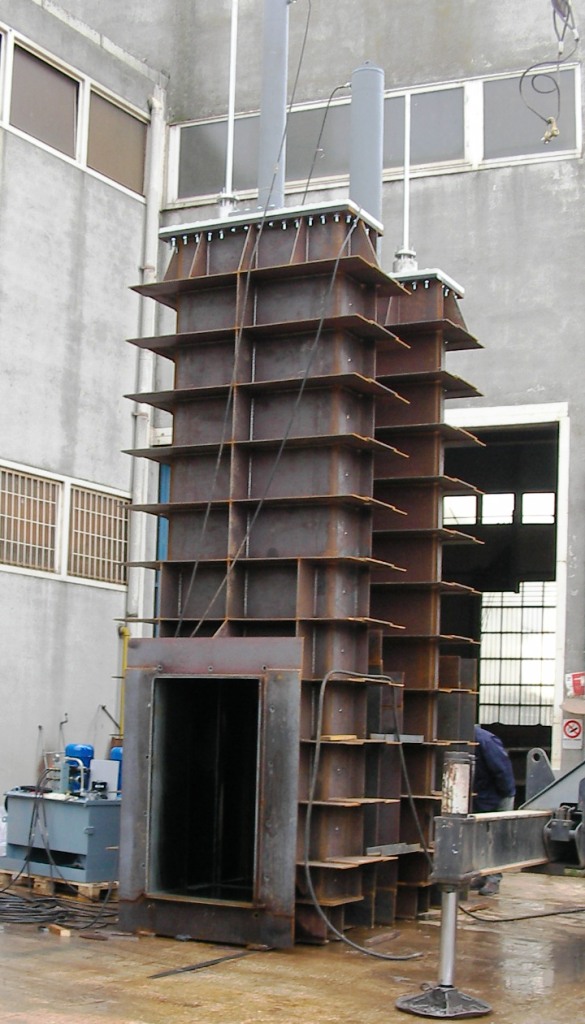

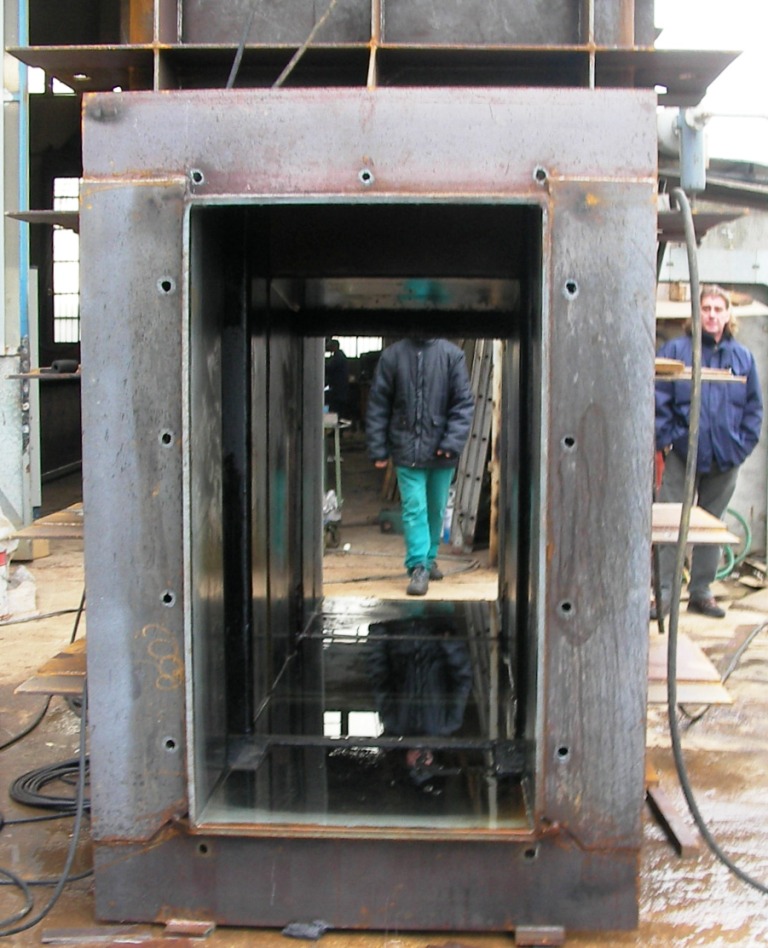

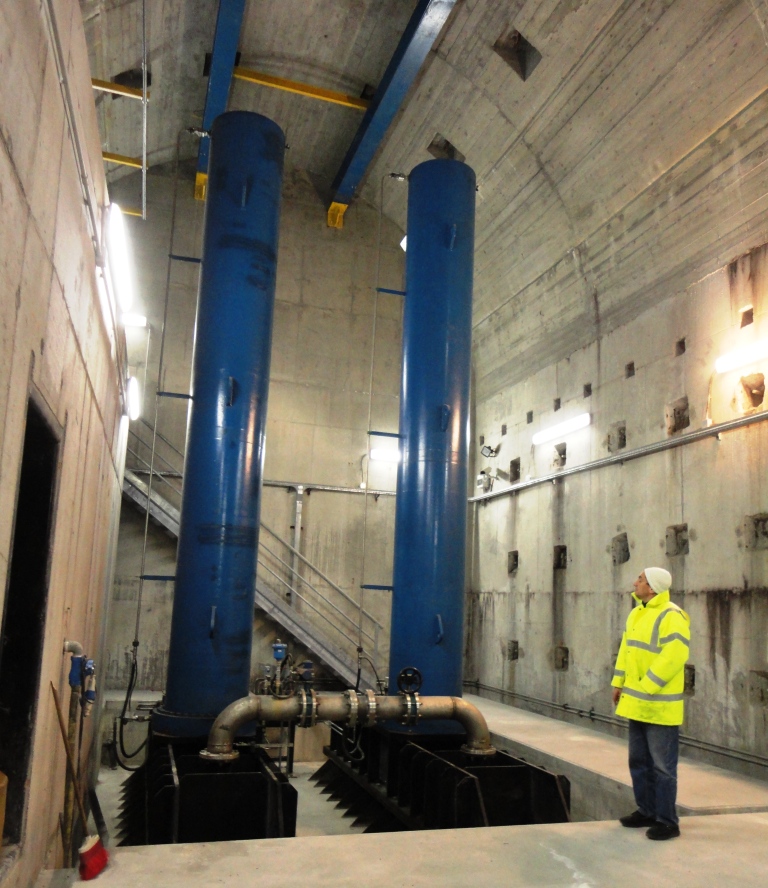

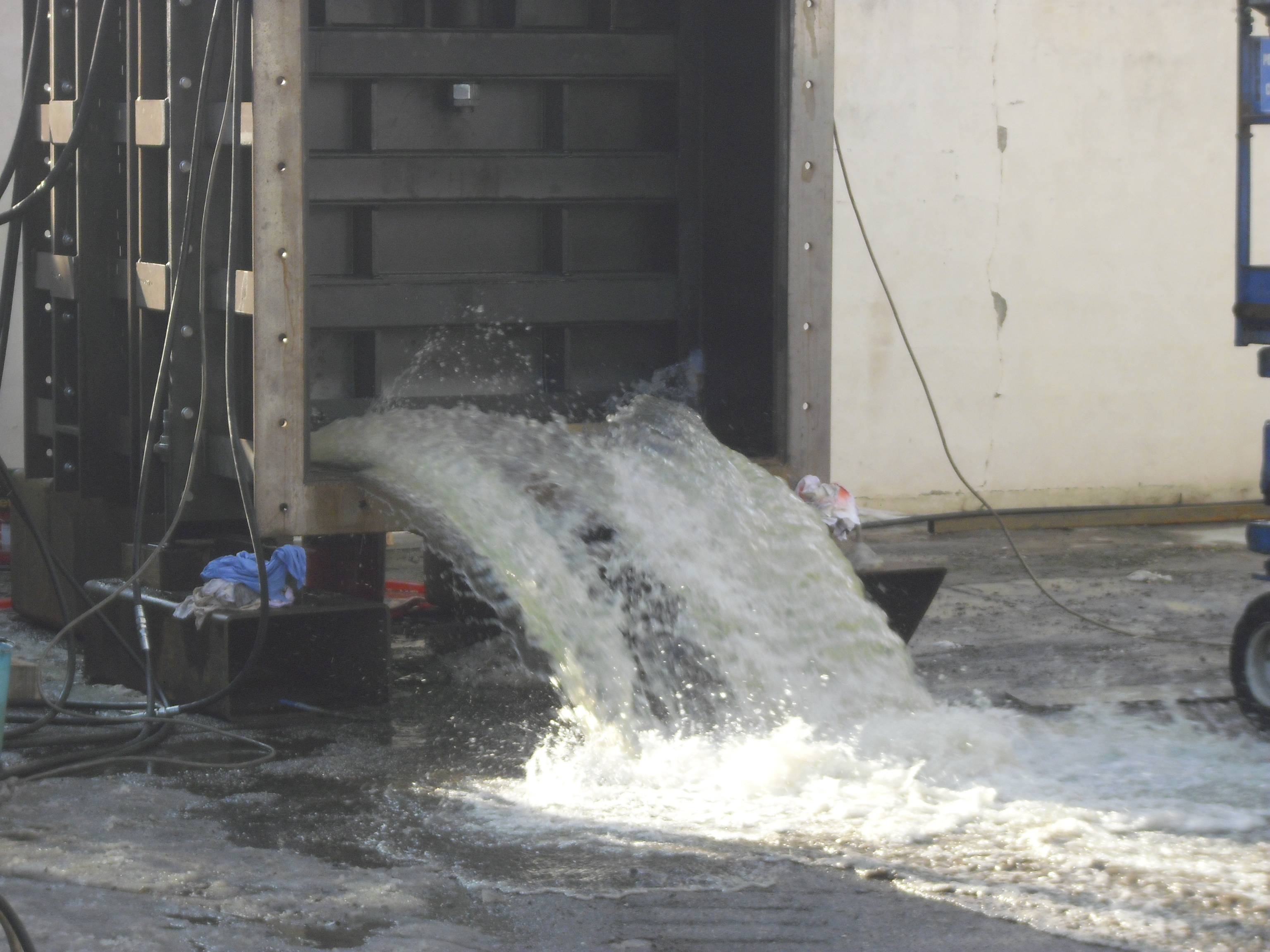

Ubicadas en la parte inferior (o en el nivel intermedio) de la cuenca de la presa, consisten en un tubo presurizado que está cerrado por compuertas deslizantes dobles, que permiten que el agua pase incluso cuando está parcialmente abierto. El diseño de la caja sellada permite resistir a las condiciones presurizadas sin pérdidas de agua en el piso, donde, normalmente, se instalan los cilindros y las unidades de control correspondientes.

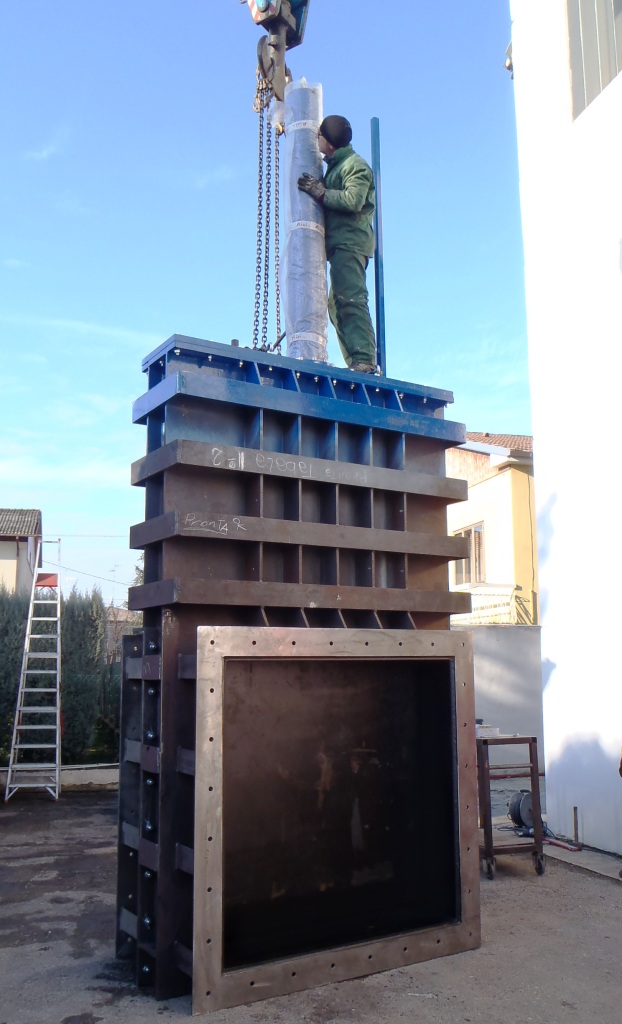

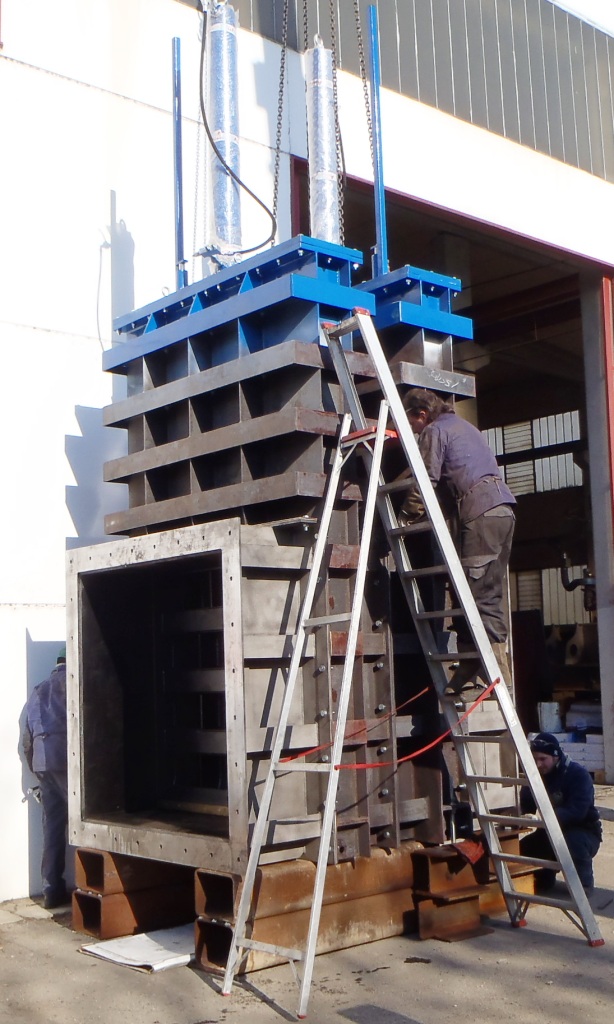

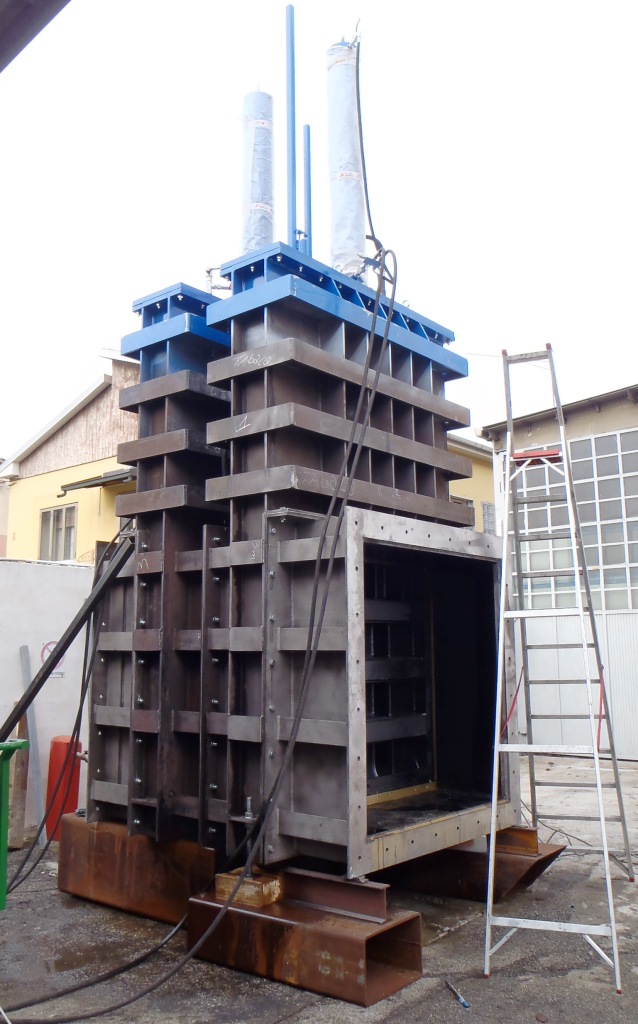

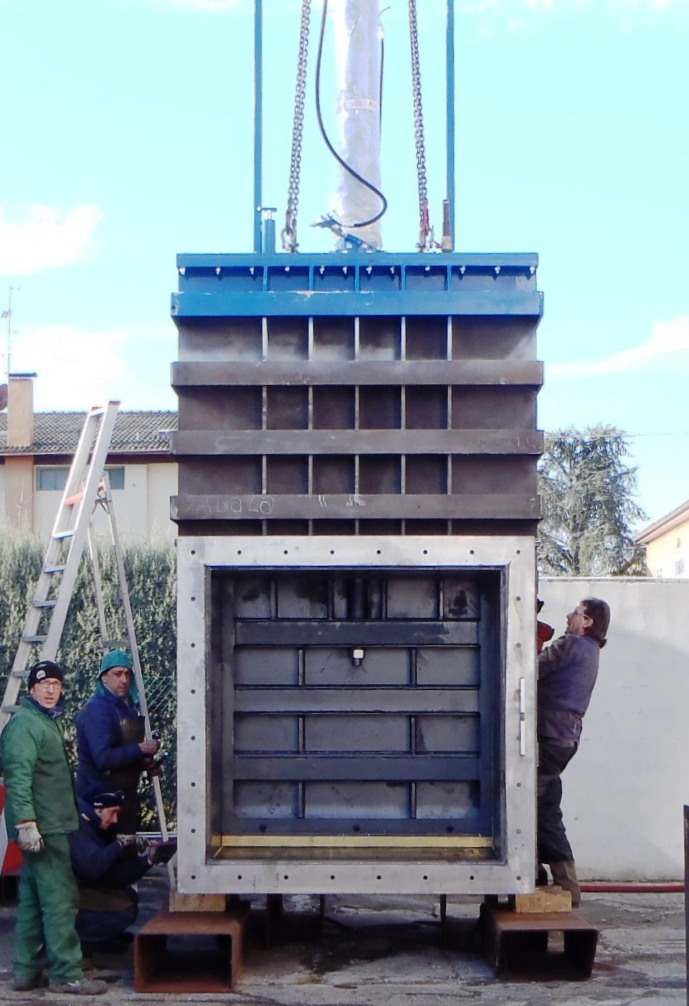

El concepto de compuertas dobles de funcionamiento en la salida inferior de la presa permite realizar actividades de mantenimiento extraordinario como la eliminación de arena, residuos y otros tipos de obstrucciones que pueden acumularse en el fondo de la cuenca. Cerrando la compuerta aguas arriba, se proporciona un acceso seguro a la compuerta aguas abajo para las actividades de mantenimiento periódico, como la sustitución de sellos, etc.

Las compuerta pueden ser tanto deslizantes como tipo vagón, según la carga de agua y las condiciones de funcionamiento.

Las compuertas de casquete con salida inferior están fabricadas con chapa de acero que se refuerza con varias secciones de acero para soportar las presiones del agua.



Soluciones de diseño flexibles y personalizadas:

  • Sistema de sellado: goma en la parte inferior, superior y lateral.
  • Asentado en acero inoxidable fijado a la cubierta sellada de la compuerta y mecanizado para un rendimiento de sellado perfecto.
  • Para las compuertas vagón, diseño de ruedas de alta resistencia capaces de soportar la carga de agua y de permitir las maniobras de apertura/cierre incluso en condiciones desequilibradas, mediante la disminución de la resistencia al roce.
  • Sistema de derivación integrado que crea una presión de agua balanceada en ambos lados de la compuerta aguas arriba, por lo que se necesita un tipo de cilindro hidráulico más pequeño para accionar esta compuerta respecto a un cilindro más grande que se requiere para accionar la compuerta aguas abajo. A pesar de esto, Vortex Hydra recomienda usar cilindros del mismo tamaño para abrir y cerrar ambas compuertas. El motivo es que la consideración de diseño mejora el rendimiento de larga vida y también simplifica la gestión de la planta con respecto al almacenamiento de los repuestos.



Diseño adaptable a las condiciones de funcionamiento:



A) Ambas compuertas son deslizantes.
B) La compuerta de aguas arriba es deslizantes, la de aguas abajo es tipo vagón.
C) Ambas compuertas son tipo vagón.



Sistemas de funcionamiento versátiles:

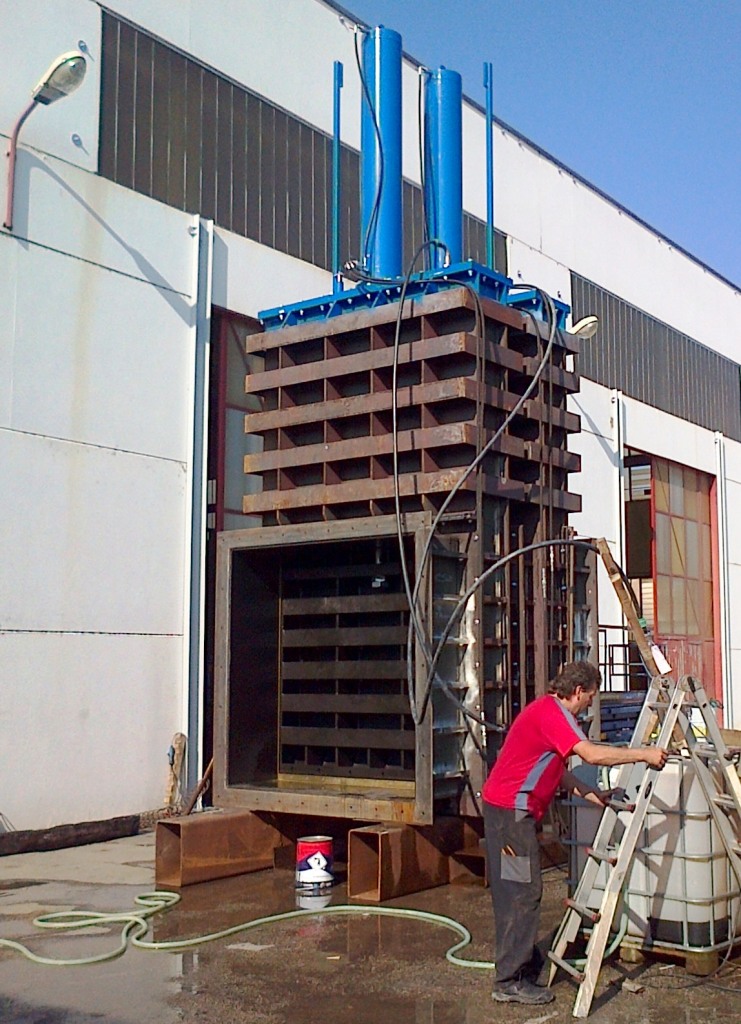

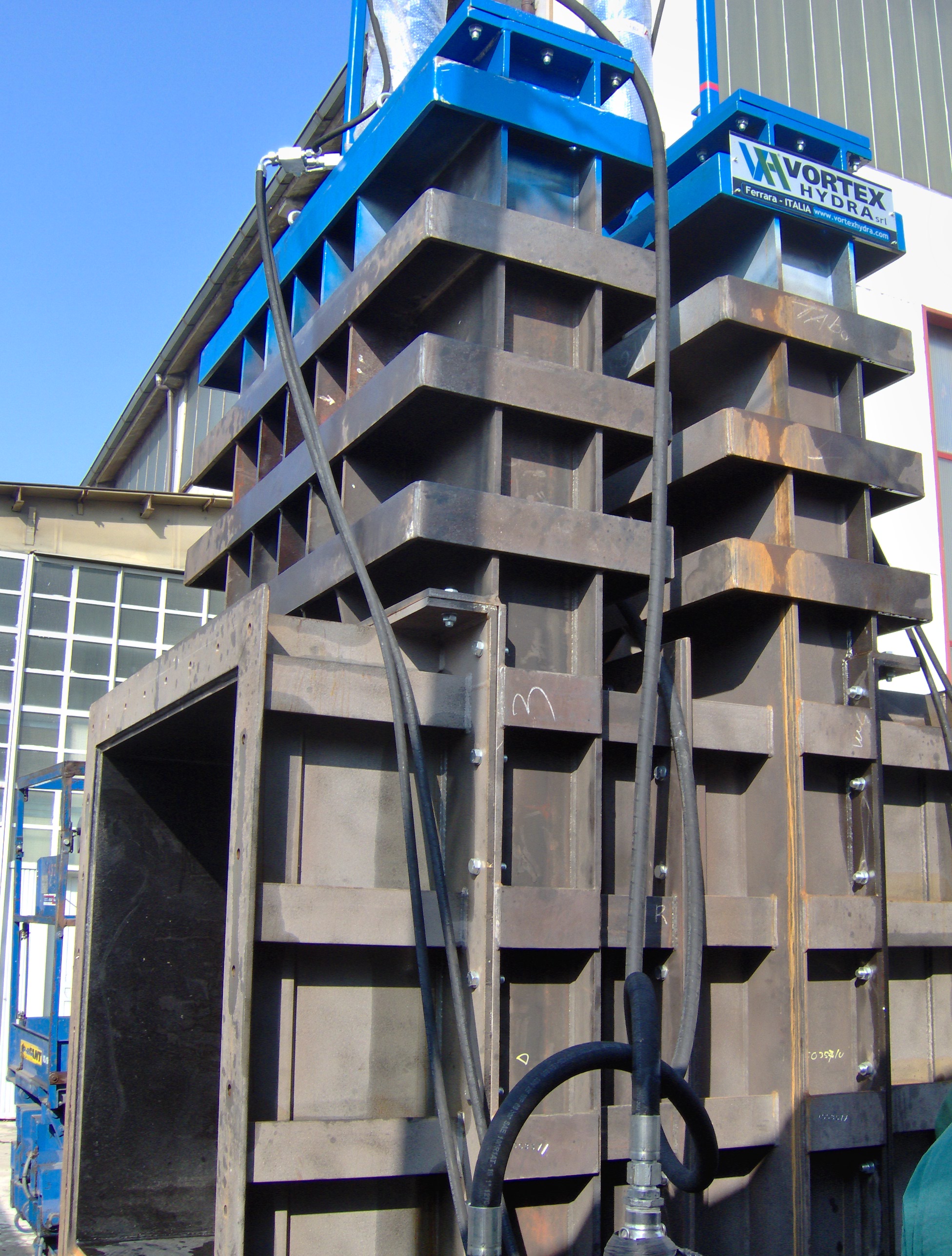

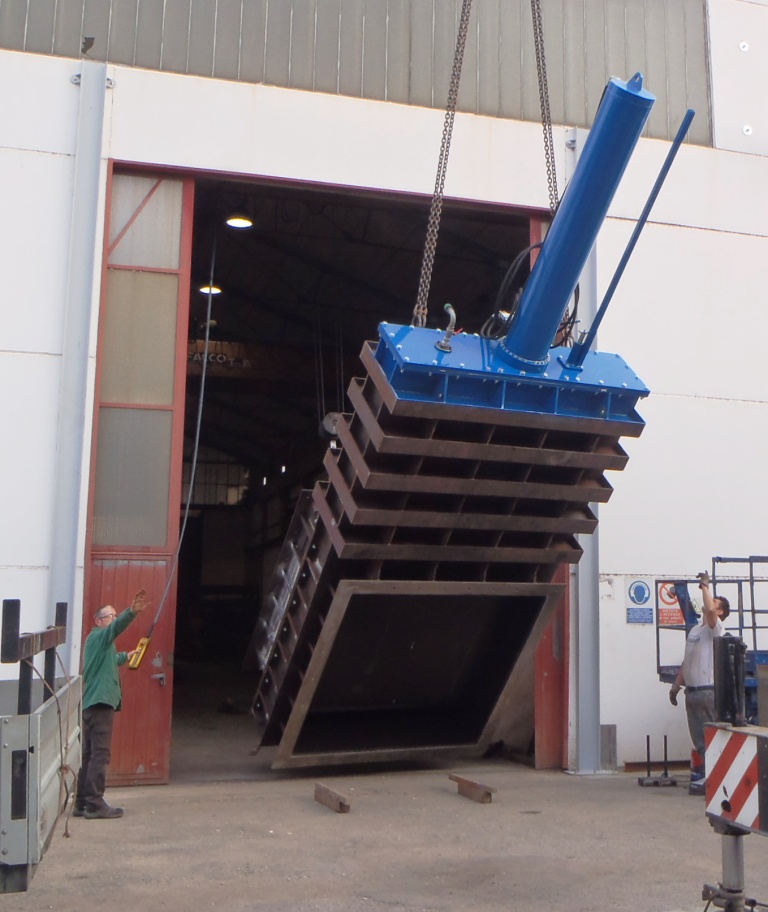

A) Cilindro hidráulico de simple efecto: apertura mediante aceite presurizado y cierre mediante el propio peso.
B) Cilindro hidráulico de doble efecto: apertura y cierre por aceite presurización.
C) Motor eléctrico acoplado con caja de engranajes y vástago vertical.
D) Un sistema operativo especial definido y acordado con el cliente.

Un sistema operativo especial definido y acordado con el cliente.

  • Sistema de derivación
  • Unidad de potencia hidráulica
  • Armario eléctrico
  • Piezas de repuesto originales

De conformidad con el sistema de gestión de la calidad UNI EN ISO 9001, Vortex Hydra se encarga de todas las fases, desde el diseño de ingeniería y la fabricación hasta la prueba final.

Campo de aplicación de Vortex Hydra:

  • Amplia gama de dimensiones sin limitaciones de anchura y altura.



MATERIALES PRINCIPALES
